产品概述

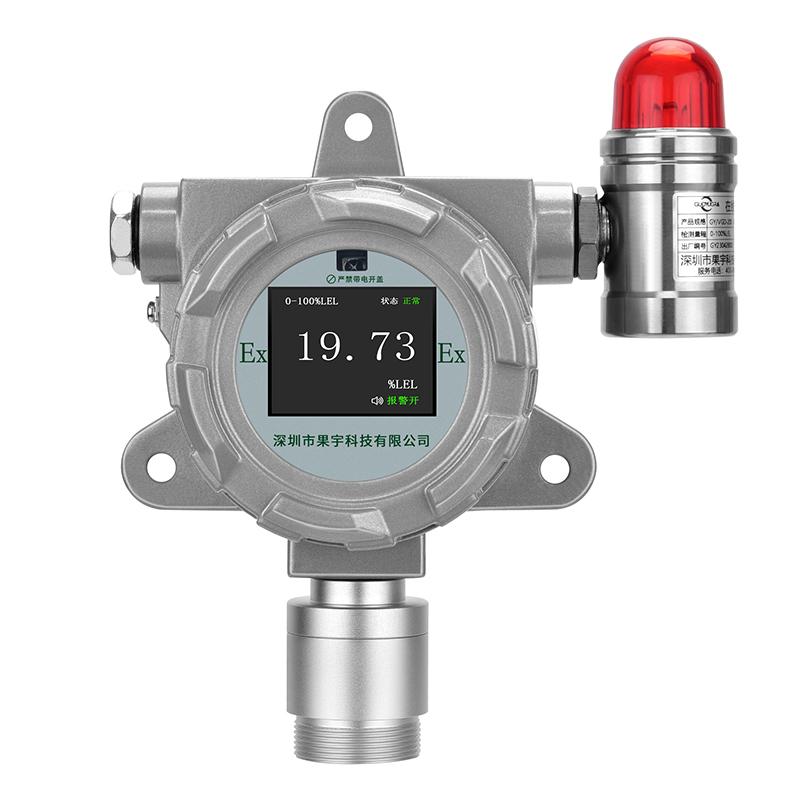

乙炔检测仪是果宇科技生产的GY/VGD-200-C2H2-G(0-10ppm)型号产品，采用MCU芯片低功耗模块化设计，具有智能化传感器检测技术，整体隔爆（d）结构，固定安装方式。标准配置包括LCDTFT高清液晶显示、三线制4~20mA模拟、RS485数字和开关量信号输出，支持定制化产品和输出信号微调，便于系统组网及维护。
产品特色
1. 采用可定制量程智能传感器，灵敏度高、精度高、线性稳定、响应快
2. 采用MCU芯片，低功耗、性能安全可靠、数据转化精准、信号输出稳定
3. 支持4-20mA、RS485、开关量等多种信号输出，方便接入PLC、DCS、DDC等工控系统，可单机联动风机、电磁阀等控制设备
4. 支持定制无线信号传输：Zigbee、LORA、433M、4G、WiFi、NB、GPRS等
5. 点阵高清LCDTFT液晶显示屏，中英文操作界面可自行切换
6. 可通过遥控免开盖进行报警值、调零、校准、复位、修改地址码等功能菜单操作
7. 本地一体化声光报警指示，支持远程手机、电脑、监控室、第三方平台报警提示，可红外遥控一键消音
8. 铝合金铸体防爆外壳，坚固耐用
9. 通过多种CMA、CNAS、CE、ROHS、SIL、UL、ECM安全等国际认证
10. 防爆等级Ex db IIC T6 Gb，防爆证编号SYEx23.04100
工作原理
乙炔检测仪采用催化燃烧检测原理，通过扩散式采样方式检测气体浓度。传感器基于催化燃烧效应，当乙炔气体与传感器接触时发生反应，产生电信号变化，经MCU芯片处理转化为浓度数据输出。
应用领域
作业场所环境气体检测、爆炸性环境监测、可燃性粉尘环境监测、工业过程控制、安全报警系统
符合标准
GB/T3836.1-2021、GB/T3836.31-2021、GB3836.15-2000、GB12476.1-2013、GB12358-2006、GBZ2.1-2007、GB4208-2008
操作步骤
1. 安装检测仪，选择合适位置固定
2. 连接电源和工作电压DC24V(12V~30V)
3. 根据需求连接输出信号线缆：三芯屏蔽电缆用于4~20mA，四芯电缆用于RS485
4. 通过遥控器免开盖设置报警值、调零、校准、复位、修改地址码等功能
5. 启动检测仪，观察LCDTFT显示屏确认工作状态
6. 根据需要连接外部设备如PLC、DCS、报警器等
7. 定期进行校准和维护，确保传感器性能
注意事项
• 工作环境温度范围为-20~50℃，湿度10-95%RH（无冷凝）
• 传感器寿命2~3年，根据使用环境而定，需定期更换
• 连接电缆距离超过1000米时，单根线径需≥1.5mm，屏蔽层必须接地
• 防爆形式为探头变送器及传感器均为隔爆型，需严格按防爆要求安装
• 可选配附件如电源适配器、转换连接线等，计量证费用用户自付
• 报警设置支持常规高低报警和区间控制报警，需合理配置
• 无线传输模块为选配，远程数据传输需外置GPRS/4G模块
• 电气接口默认M20X1.5内螺纹，可选3/4NPT、1/2NPT
