产品概述

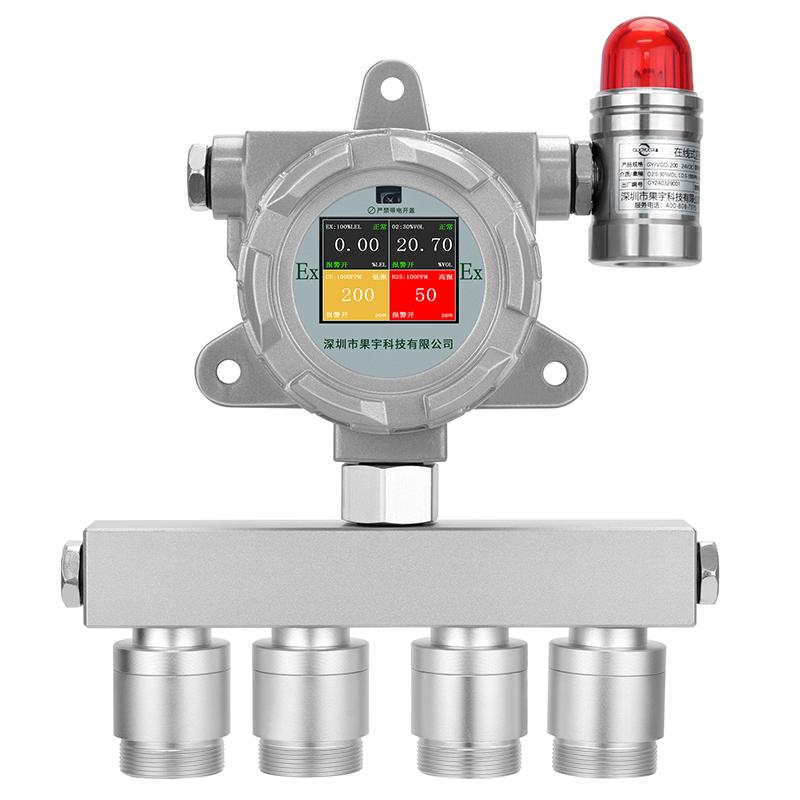

在线式多合一检测仪是一款采用低功耗模块化设计、具有智能化传感器检测技术、整体隔爆（d）结构、固定安装方式的检测仪器。标准配置为LCDTFT高清液晶显示、三线制4~20mA模拟、RS485数字和开关量信号输出，根据用户需求提供定制化产品，还支持输出信号微调等功能，方便系统组网及维护。在线式多合一检测仪坚固耐用的防爆外壳广泛应用于石油、化工、冶金、消防、煤矿、水泥、喷涂、金属打磨、电力、船舶、环保、电信、生化医疗等行业。
产品特色
1. 采用了可定制量程智能传感器，保障了检测仪灵敏度高、精度高、线性稳定、响应快等优点；
2. 采用了MCU芯片，突显了检测仪低功耗、性能安全可靠、数据转化精准、信号输出稳定等；
3. 4-20mA、RS485、开关量等多种信号输出，方便接入PLC、DCS、DDC等工控系统，也可单机通过开关量联动风机、电磁阀等控制设备；
4. 支持定制无线信号传输：Zigbee、LORA、433M、4G、WiFi、NB、GPRS等；
5. 点阵高清LCDTFT液晶显示屏，中英文操作界面可自行切换；
6. 可通过遥控免开盖对检测仪进行报警值、调零、校准、复位、修改地址码等功能菜单操作；
7. 本地一体化声光报警指示，可通过报警控制主机或无线信号实现远程手机、电脑、监控室、第三方平台等报警提示，还可红外遥控一键消音；
8. 铝合金铸体防爆外壳，坚固耐用；
9. 通过多种CMA、CNAS、CE、ROHS、SIL、UL、ECM安全等国际认证；
10. 防爆证等级：Ex db IIC T6 Gb；
11. 防护等级：IP66。
工作原理
在线式多合一检测仪采用扩散式或可选泵吸式采样方式，检测原理包括催化燃烧、电化学、红外NDIR，能够检测多种气体如CH4、CO、O2、CO2等，通过智能传感器和MCU芯片实现精准数据转化和稳定信号输出。
应用领域
石油、化工、冶金、消防、煤矿、水泥、喷涂、金属打磨、电力、船舶、环保、电信、生化医疗
符合标准
GB/T3836.1-2021《爆炸性环境第一部分：通用要求》、GB/T3836.31-2021《爆炸性环境第三十一部分：由防粉尘点燃外壳“t”保护的设备》、GB3836.15-2000《爆炸性气体环境用电气设备第15部分：危险场所电气安装(煤矿除外)》、GB12476.1-2013《可燃性粉尘环境用电气设备第1部分：通用要求》、GB12358-2006《作业场所环境气体检测报警仪通用技术要求》、GBZ2.1-2007《工作场所有害因素职业接触限值》、GB4208-2008《外壳防护等级（IP代码）》
操作步骤
1. 通过遥控免开盖对检测仪进行报警值、调零、校准、复位、修改地址码等功能菜单操作；
2. 连接电缆：4~20mA选三芯屏蔽电缆，RS485选四芯，距离超1000米时单根线径≥1.5mm，屏蔽层接大地；
3. 可选无线传输：内置LORA、Zigbee模块近距离无线传输，或外置GPRS/4G模块远程数据传输到云平台；
4. 报警设置：标准配置两级报警，可设置常规高低报警或区间控制报警；
5. 输出信号连接：4-20mA信号传输距离1Km，RS485信号采用标准MODBUS RTU协议传输距离1Km，可选电压信号或开关量信号。
注意事项
• 工作电压为DC24V(12V~30V)，确保电源适配器匹配；
• 工作环境温度为-20~50℃，湿度为10-95%RH（无冷凝）；
• 传感器寿命为2~5年，根据使用环境而定，需定期检查和更换；
• 防爆形式为探头变送器及传感器均为隔爆型，安装时需符合防爆要求；
• 连接电缆距离超过1000米时，单根线径需≥1.5mm，屏蔽层必须接大地；
• 无线传输模块为选配，需根据需求定制；
• 报警方式包括现场声光报警、外置报警器等，可根据需要设置；
• 电气接口默认M20X1.5内螺纹，可选3/4NPT或1/2NPT，确保接口兼容；
• 计量证为可选，费用用户自付；
• 选配附件包括220V转24V电源适配器、电脑监控配件等，需正确安装和使用。
