产品概述

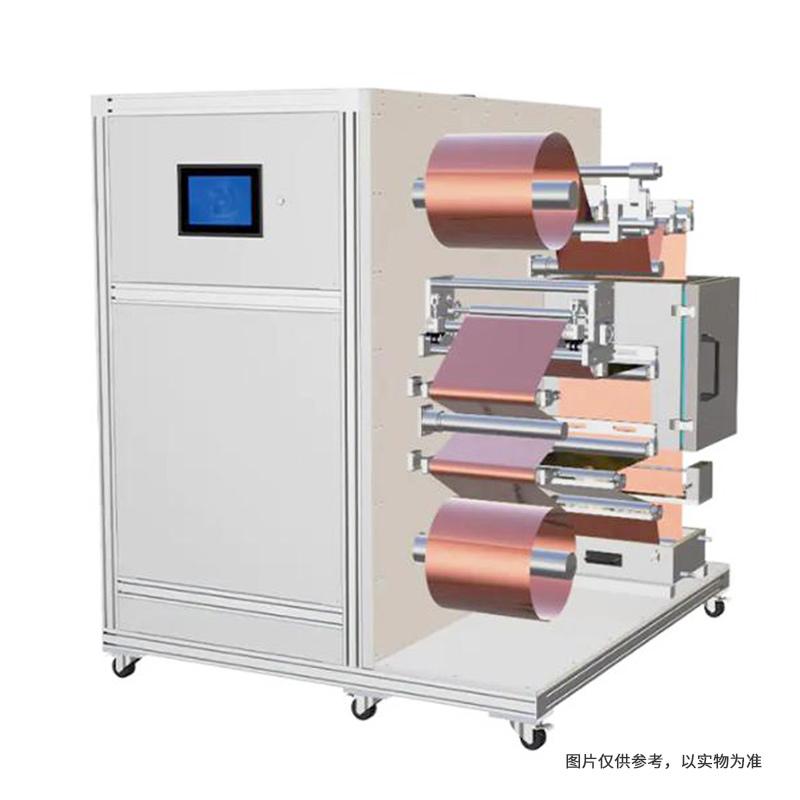

台罡Rgd-300TS双面卷材涂膜机是一款高精密双面浸胶涂布设备，走速范围为0-5m/min，导辊面宽300mm，烘箱长度1m。设备包含进料、浸渍涂布、控厚刮刀、烘箱、收放卷、电气控制、防护罩等单元，主要用于低粘度范围内的各种浆料的底涂涂布。
产品特色
1. 高精密双面浸胶涂布设计
2. 走速范围0-5m/min可调
3. 导辊面宽300mm
4. 烘箱长度1m
5. 张力可设定，PLC程序控制，形成闭环张力控制
6. 伺服马达500W驱动
7. 纠偏装置精度±0.5mm
8. 烘箱温度范围40℃～200℃，控制精度±2℃
9. 涂层干膜误差优于±面密度均值20%
10. 放卷最大卷径250mm
工作原理
设备通过进料单元将箔材导入，经浸渍涂布单元进行双面涂布，通过控厚刮刀控制涂层厚度，然后进入烘箱进行干燥处理，最后由收放卷单元完成卷取。整个过程由电气控制系统实现自动化控制，包括张力控制、温度控制和纠偏控制。
符合标准
涂层干膜误差优于±面密度均值20%、烘箱温度精度±2℃
操作步骤
1. 设置设备参数包括走速、张力、温度等
2. 安装箔材卷材
3. 启动设备进行涂布作业
4. 通过触摸屏监控设备运行状态
5. 完成涂布后停止设备
6. 取出成品卷材
注意事项
• 生产速度与浆料及涂层要求相关
• 涂层厚度为干量5um
• 材料宽度范围为210mm
• 拉浆宽度范围100-210mm
• 基材重量最大50Kg
• 张力控制范围1~50N
• 设备尺寸约长1500mm×宽1200mm×高1700mm
• 放卷方式可选择向上或向下放卷
• 烘箱温度范围为箱体内40℃～200℃（环境温度20℃）
