产品概述

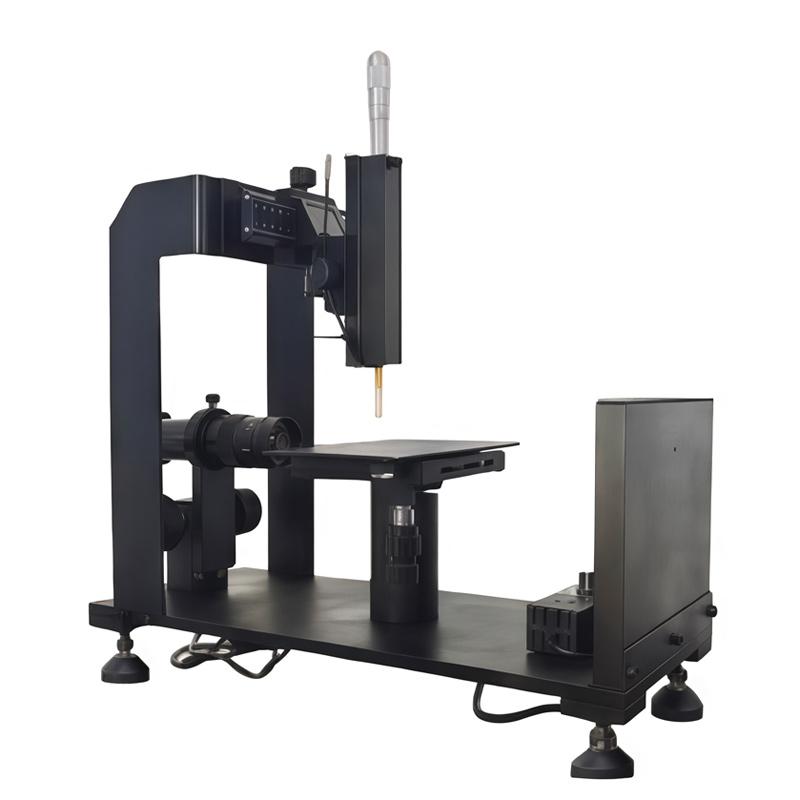

HYQ-Z-102手动接触角测定仪用于测量固体、液体和气体三相之间的接触角,通过测量接触角计算液体对固体的附着力、固体表面张力及固体表面能等指标。该仪器广泛用于石油、化工、造纸、染料及各种新材料研究制造领域,应用微控技术将摄入的图象转入计算机内进行保存、分析、打印,具有速度快捷、数据准确、操作方便的特点。
产品特色
1. 接触角测量范围0~180°,精度±0.1°
2. 支持自动拟合测量、基准线拟合测量、手动三点测量、区域测量法等多种测试方法
3. 注射系统上下左右移动各35mm,样品台移动左右100mm、前后40mm
4. 配备0.7-4.5变倍定焦高清显微镜,显微镜上下移动80mm(微调3mm)
5. 采用手动进样系统,旋钮式千分尺控制,直接注射液体避免气泡和清洗问题
6. 软件自动保存测量数据及图片,支持历史数据查看、删除和瞬间截图
7. 试样最大尺寸300mm×150mm×10mm,外形尺寸约500×200×550mm
工作原理
接触角定义为在固、液、气三相交界面处,气-液相界面与固-液相界面之间的夹角,是显示固体表面湿度的尺度。利用大部分固着物液滴进行测定,低接触角表示湿度高(亲水性),表面易粘贴。与平坦的固体表面相接触的液体的接触角,通过液体-固体-气体接合点中水珠曲线的终点和固体表面的接触点测定出来。
操作步骤
1. 将计算机及显示器电源接好,连接仪器主机光源盒电源
2. 打开计算机,双击屏幕上的接触角软件图标
3. 软件打开后,根据需要选择测试方法进行测量
4. 测量完成后,数据自动保存并可进行查看、分析或打印
注意事项
• 开始试验前确保电源连接正确
• 操作软件时注意工具栏功能键的使用
• 不常用功能可在处理栏子菜单中提取
• 注射液体时注意避免产生气泡
• 保持仪器工作环境清洁
