产品概述

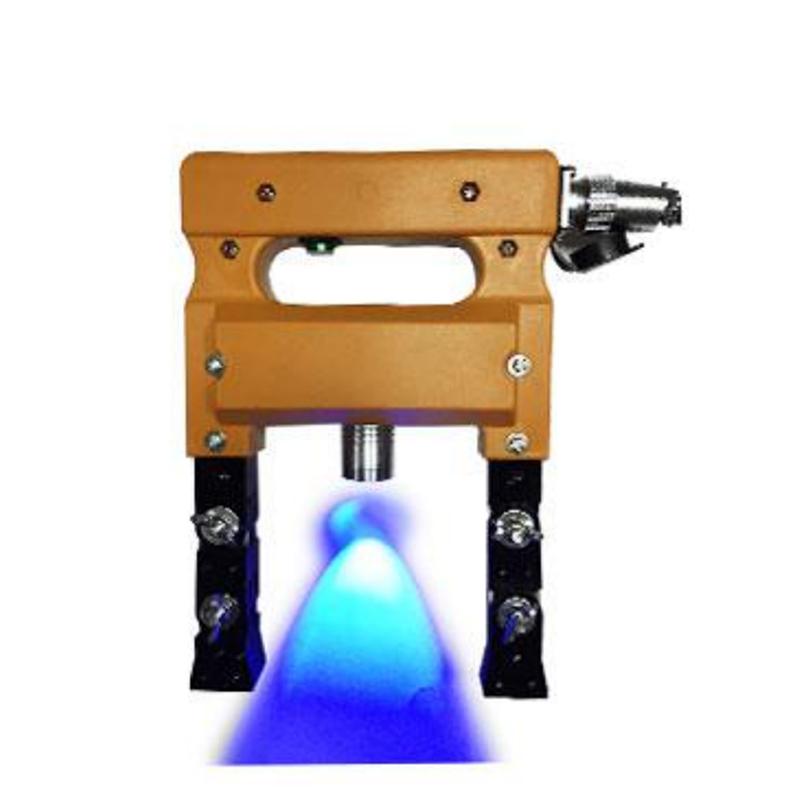

CJE系列微型磁轭探伤仪是美泰科仪推出的便携式磁粉探伤设备，型号包括CDX-220。该仪器基于传统设计进行改良，体积小、重量轻、安全可靠。它支持交流220V电源和内置可充电电池直流供电，解决了传统设备在野外或无220V电源现场供电不便的问题。适用于电力、冶金、石化、机械等行业，用于检测各类钢铁结构、锅炉、压力容器、压力管道及焊接结构等铁磁性材料表层的缺陷。
产品特色
1. 依据漏磁场与磁粉的磁相互作用，能直观显示缺陷的形状、位置、大小和严重程度，有助于确定缺陷性质。
2. 为交流电与直流电两用磁粉探伤仪，直流供电采用可充电电池，适用于野外及不便连接220V电源的现场。
3. 一次充电后连续工作时间可达6小时以上，待机时间长。
4. 交流供电直接采用220V电源输入，无需其他配套仪器，操作方便、简单、重量轻、便于携带。
5. 提供白光配置（CJE220D，用于普通磁粉探伤）和紫光配置（CDX-220，用于紫光磁粉探伤）可选，磁轭间距可调，一体化设计结构紧凑、布局合理、体积小巧，满足不同用户需求。
6. 仪器符合JB/T7411-2012《电磁轭探伤仪技术条件》标准要求。
工作原理
该便携式磁轭探伤仪基于磁粉探伤原理工作。当仪器对铁磁性材料工件施加磁场时，若材料表层存在缺陷（如裂纹），会在缺陷处形成漏磁场。该漏磁场会吸引施加在工件表面的磁粉，从而在缺陷位置聚集形成可见的磁痕，直观地显示出缺陷的形状、位置和大小。
应用领域
电力行业、冶金行业、石化行业、机械行业、各类钢铁结构、锅炉、压力容器、压力管道、各类型焊接结构的铁磁性材料表层探伤
符合标准
JB/T7411-2012《电磁轭探伤仪技术条件》
操作步骤
1. 根据现场条件选择供电方式：连接220V交流电源或使用内置电池直流供电。
2. 根据检测需求，选择白光配置（普通磁粉）或紫光配置（荧光磁粉）的仪器型号及相应磁粉。
3. 调节磁轭间距以适应不同工件。
4. 将磁轭置于待检工件表面，确保良好接触。
5. 开启仪器电源，施加磁场。仪器工作间隙时间为开1秒、关2秒。
6. 在工件表面喷洒磁悬液或磁粉。
7. 观察磁粉聚集形成的磁痕，判断缺陷情况。
8. 检测完毕后关闭仪器电源。
注意事项
• 仪器为铁磁性材料表层探伤专用，请勿用于非铁磁性材料。
• 使用交流供电时，请确认电源为220V 50Hz，并确保连接安全。
• 使用直流电池供电时，请注意电池电量，一次充电后连续工作时间约6小时，充电时间需8～15小时。
• 操作时请遵循工作间隙时间（开1秒、关2秒），避免仪器过热。
• 根据检测要求正确选择白光（普通）或紫光（荧光）配置及相应的磁粉。
• 调节磁轭间距时，需确保与工件表面接触稳定。
• 仪器符合JB/T7411-2012标准，操作和维护请参考相关技术条件。
• 充电电池型号为MF12—7.2H，请使用配套充电器进行充电。
