产品概述

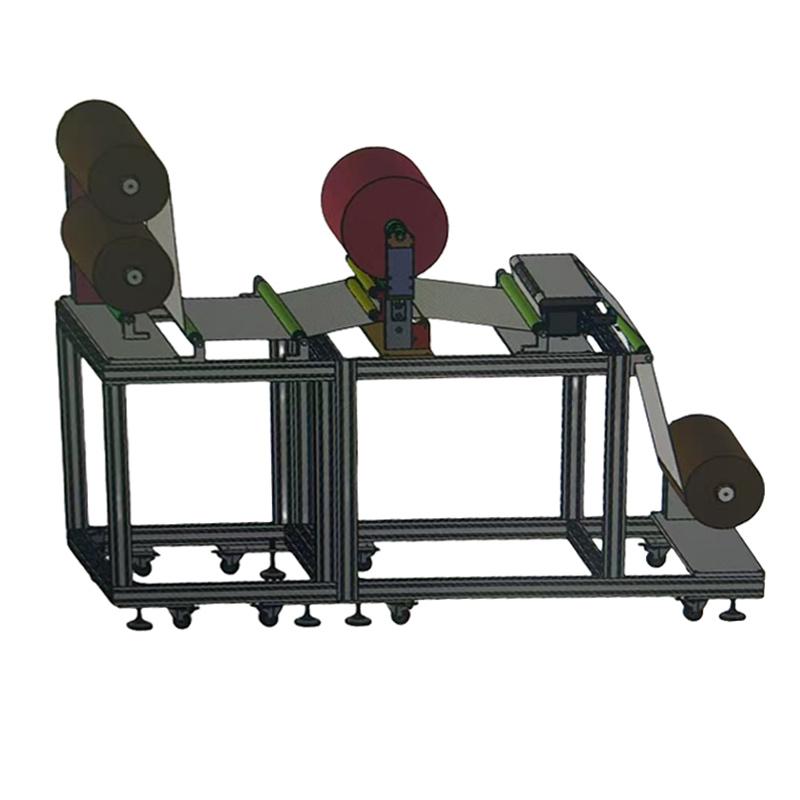

本设备是专为多层复合材料连续生产设计的自动化集成系统，通过双工位同步放卷、精准贴合、恒温热压及智能收卷工艺，实现高效、稳定的卷对卷（R2R）生产，广泛应用于新能源电池（如锂电隔膜）、柔性电路（FPC）、医用材料、包装薄膜等领域的多层复合制造。
产品特色
1. 双工位放卷：独立控制的主动放卷系统，支持不同材质/厚度的基底同步放料。
2. 自动纠偏：高精度光电传感器（±1mm）确保材料对位精度。
3. 热压贴合：温度/压力可调的热压辊组，实现无气泡、高强度的层间复合。
4. 张力控制：全闭环张力系统（PLC+磁粉制动），防止材料拉伸变形。
5. 中心收卷：恒张力卷取，可选表面展平或中心驱动模式。
工作原理
设备通过双工位放卷系统同步释放材料，经自动纠偏装置确保对位精度，然后材料进入热压贴合区域，在可调温度和压力下进行复合，最后通过中心收卷系统在恒张力下完成卷取，实现连续自动化生产。
应用领域
新能源电池（如锂电隔膜）、柔性电路（FPC）、医用材料、包装薄膜
操作步骤
1. 设置参数：通过彩色触摸屏输入生产参数。
2. 材料上料：将卷材安装到双工位放卷系统。
3. 启动设备：启动系统，材料经纠偏和张力控制进入热压区。
4. 热压贴合：材料在热压辊组下进行复合。
5. 收卷完成：复合后的材料通过中心收卷系统卷取。
注意事项
• 确保气源压力在0.5-0.8MPa范围内。
• 使用AC380V三相电源，注意电压匹配。
• 操作前检查安全防护装置，如急停按钮和过载保护。
• 定期维护导向辊和热压辊，保持清洁和精度。
• 温度设置不超过200℃，避免超限报警。
