产品概述

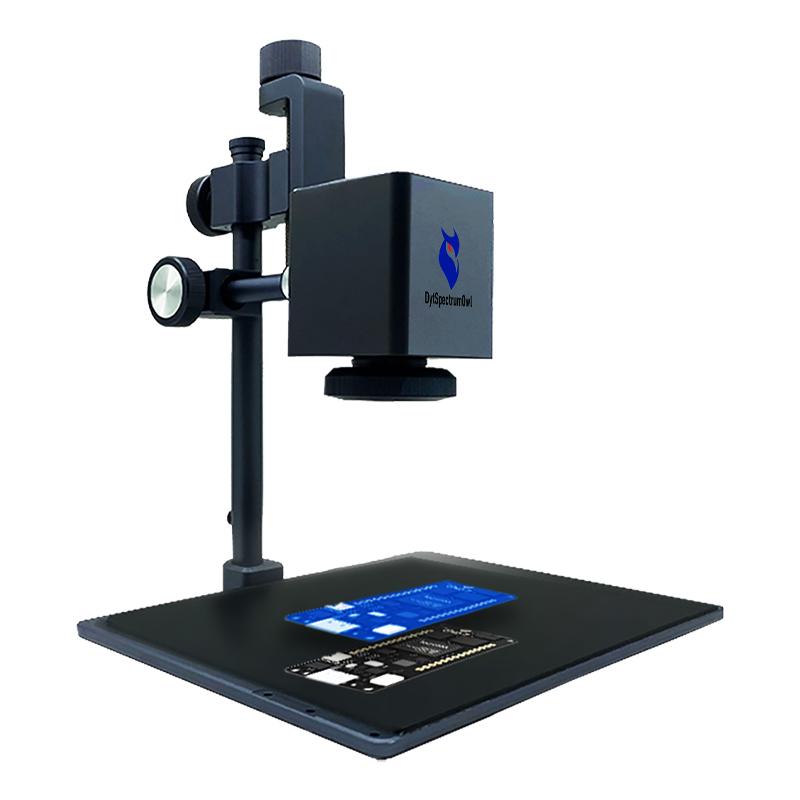

CA-20D是点扬品牌的入门级红外热成像分析仪，专用于电路板及材料的热故障、热传导、热分布分析。该设备配备256*192探测器分辨率，能够检测电子元器件和发热散热材料的温度变化，并通过软件记录多种测试数据。
产品特色
1. 焦距可调，最小观察距离可达20mm，最大距离建议在1m以内。
2. 通过USB线连接电脑软件进行分析，进行数据分析。
3. 支持双板拼接，扩大基板面积，可观察面积更大的物体。
4. 多轴支架可以从不同角度观察物体，观察更加全面。
5. 通过温度传感器可同时显示环境温度和热成像温度，结合环境温度与热成像温度进行多维度分析。
工作原理
CA-20D红外热成像分析仪通过256x192分辨率的探测器捕捉红外辐射，转换为热成像图像。设备连接电脑软件后，可分析温度数据，支持双板拼接和多角度观察，结合环境温度传感器提供多维分析。
应用领域
电路板热故障分析、材料热传导分析、热分布分析、电子元器件温度检测、发热散热材料温度检测
操作步骤
1. 通过USB线将设备连接至电脑。
2. 使用软件进行热成像数据采集和分析。
3. 根据需要调整焦距和观察角度。
4. 记录测试数据并保存为JPG图片或MP4视频格式。
注意事项
• 最大观察距离建议在1m以内。
• 工作环境温度为-10℃至50℃，湿度小于95%。
• 存放温度范围为-20℃至60℃。
• 使用DC 5V输入电压供电。
• 确保设备在指定温湿度范围内操作，避免超出测温范围-10℃至+450℃。
