产品概述
Rdh2-03/500 浸浴式卷材涂布机是一款用于高端实验及小批量生产的多功能、高精度卷材涂膜设备。该设备采用模块化设计，集成了双逗号刮刀涂布头、三段独立温区干燥系统、全伺服张力控制及自动纠偏系统，可实现从基材放卷、底层预涂、精密烘烤、面层涂布、最终干燥到精确覆膜收卷的全自动化流程。
产品特色
1. 采用模块化设计，集成双逗号刮刀涂布头
2. 配备三段独立温区干燥系统，最高温度可达250℃
3. 全伺服张力控制系统，张力控制精度±5%设定值
4. 自动纠偏系统，纠偏精度±0.5mm
5. 配备PLC+触摸屏控制系统，可实现配方管理和数据记录
6. 采用浸泡式涂布槽与挤压辊组合涂布方式
7. 整线采用伺服电机驱动，运行速度范围0.1~10m/min
8. 涂膜精度可达±0.005mm，涂布湿厚范围0.1~3mm
工作原理

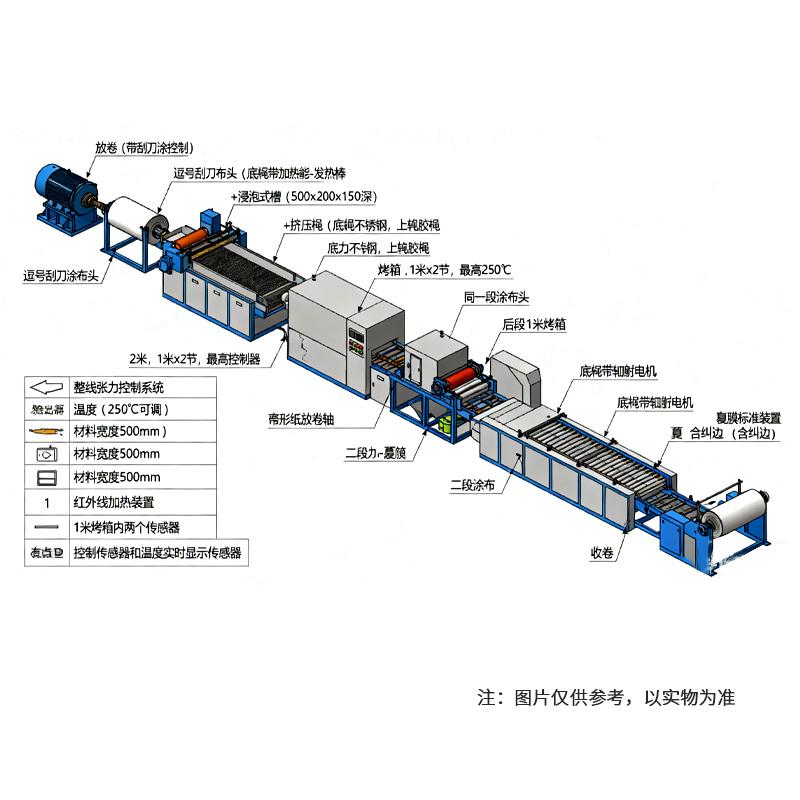

设备采用放卷→刮涂→浸浴→双辊挤压→烘干→刮涂→烘干→覆膜→纠边→收卷的工艺流程。基材通过放卷系统进入第一涂布单元，经过逗号刮刀涂布和浸泡式涂布后，由挤压辊进行初步整平，然后进入三段干燥系统进行固化，再进行第二涂布和最终干燥，最后通过覆膜和纠偏系统完成收卷。
应用领域
胶粘剂、光学胶、高分子功能涂层等新材料在柔性基材上的工艺开发与性能验证
操作步骤
1. 检查设备公用工程准备情况，包括电源、气源、环境条件等
2. 安装基材和离型纸到放卷系统
3. 在触摸屏上设定工艺配方参数，包括张力、温度、速度等
4. 启动设备，进行自动走带运行
5. 监控运行过程中的张力、温度等关键参数
6. 完成涂布后，进行收卷操作
7. 停机后及时清洁设备
注意事项
• 设备安装前需确保供电电源为三相五线制380VAC/50Hz，总功率约75kW
• 压缩空气压力需保持在0.6~0.8MPa，且要求洁净、干燥
• 工作环境温度应控制在25±3℃，湿度30~90%RH
• 设备周围应无明显震动源和爆炸源
• 搬运时需使用2T及以上承载货梯、叉车或吊车
• 设备运行前需检查所有安全装置是否正常
• 低速运行时自动纠偏系统可能不起作用
• 定期检查涂布头平行度和刮刀间隙
• 干燥系统排风需连接至客户现场废气处理系统
