产品概述

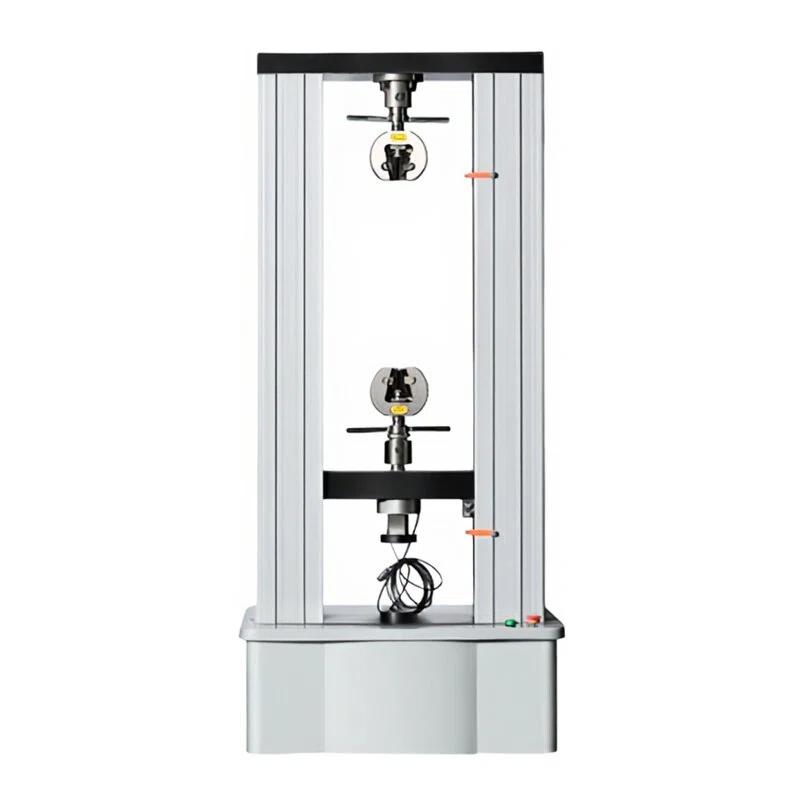

WDW-100E是百达巨石品牌的新一代微机控制电子万能试验机，主要用于对各种金属、非金属及复合材料进行拉伸、压缩、弯曲、剪切、剥离、撕裂等力学性能指标的测试。该设备采用微机闭环控制系统，具有宽广准确的加载速度和测力范围，对载荷、位移的测量和控制精度高、灵敏度好。主机设计美观、操作方便、性能稳定可靠，无污染、噪音低、效率高。
产品特色
1. 采用交流伺服调速系统与电机驱动，控制精度高，速度范围宽（0.05-500mm/min），噪音低。
2. 采用同步齿型带与精密滚珠丝杠副组成的减速机构，传动效率高，结构简洁。
3. 采用拉伸与压缩独立的双空间结构，操作方便。
4. 可根据要求配置不同规格传感器，拓宽试验范围。
5. 主机采用全喷塑壳体，造型美观。
6. 具有应力、应变、位移三种闭环控制方式，可平滑切换，同步显示试验力、峰值、位移、速度、状态及曲线。
7. 可进行试验力、变形、位移等速率控制及保持。
8. 可实现横梁快/慢升降调整，操作灵活。
9. 试验结束后可自动返回初始位置。
10. 具有完善的限位保护、过载过流保护及试验断裂自动停机功能。
11. 自建强大的试验数据库，数据可随时保存、查询、调用。
12. 提供多种报表打印接口，用户可自定义格式并打印。
13. 控制系统性价比高、可靠性高。
14. 可根据标准处理试验数据，输出打印试验报告及多种试验曲线，并具有实时显示、放大、比较、遍历功能。
15. 提供“标准添加程序编辑器”软件，用户可灵活添加所需标准。
16. 全中文Windows平台试验软件，数据处理和图形功能强，可即时打印报告和曲线，支持数据接口连接管理网络。
工作原理
该试验机采用交流伺服调速系统与电机作为驱动系统，通过同步齿型带减速系统和滚珠丝杠副带动移动横梁运动。以Windows为操作平台的控制与数据处理软件采用虚拟仪器技术，实现试验力、位移、变形及试验曲线的屏幕显示与鼠标操作。插装在PC机内的双通道全数字程控放大器实现物理调零、增益调整及试验力测量的自动换档、调零和标定，无模拟调节环节。上述技术综合实现了试验力、试样变形和横梁位移等参量的闭环控制，可完成恒力、恒位移、恒应变、等速度载荷循环、等速度变形循环等多种试验模式。
应用领域
金属、胶粘剂、管材、型材、航空航天、石油化工、防水卷材、电线电缆、纺织、纤维、橡胶、陶瓷、食品、土工布、薄膜、木材、纸张等制造业、各级产品质量监督部门、大中专院校教学演示
符合标准
GB/T228-2010、GB/T7314-1987、ISO、JIS、ASTM、DIN
操作步骤
1. 确保设备在室温10―35℃、相对湿度≤80%、无振动、无腐蚀介质、无强磁场干扰、电源电压波动不超过额定电压10%、水平安装（水平度0.2/1000）的条件下工作。
2. 根据试验要求配置合适的传感器和试验附具。
3. 在计算机软件上设置试验参数，选择控制模式（如恒应力、恒应变、恒位移等）和标准。
4. 安装试样，利用手动旋转夹紧装置可靠夹持，避免附加力。
5. 通过软件控制横梁快/慢升降调整至合适位置。
6. 启动试验，软件自动控制加载过程，实时显示并记录试验力、位移、变形、曲线等数据。
7. 试验结束后，设备可自动返回初始位置，软件自动处理数据并生成报告。
8. 保存、查询或调用试验数据，根据需要编辑并打印输出试验报告。
注意事项
• 工作环境需满足室温10-35℃、湿度≤80%、无振动、无腐蚀性介质、无强磁场干扰的条件。
• 电源电压波动不应超过额定电压的10%。
• 设备必须在稳固的基础上水平安装，水平度为0.2/1000。
• 试样夹持应确保方便、可靠、不滑移，且不受附加力。
• 注意设备的限位保护功能，避免过载、过流操作。
• 试验断裂时会自动停机，请勿在设备运行时进行非必要的干预。
• 用户可根据需要添加试验标准，但需确保其适用性与准确性。
• 软件操作需在授权的Windows平台下进行，定期备份试验数据库。
