产品概述

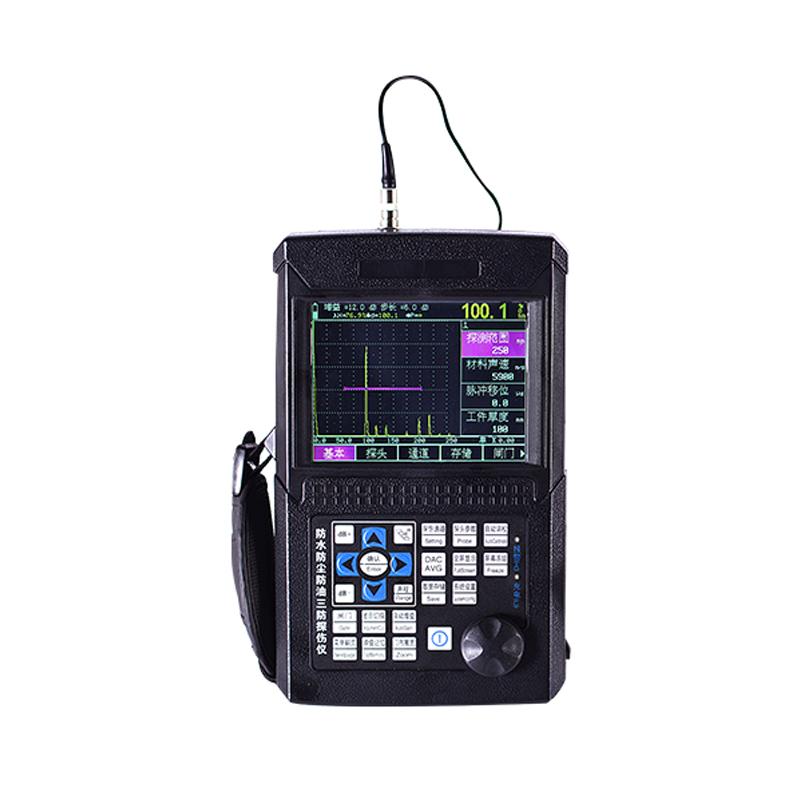

里博LBTQ501超声波探伤仪是一款数字式检测仪器，能够快速、准确、无损伤地检测工件内部多种缺陷（如裂纹、焊缝、气孔、砂眼、夹杂、折叠等），并进行定位、评估与诊断。该仪器采用真正的三防设计，防护等级达IP65，能有效抵御雨水、油污和粉尘侵蚀，延长使用寿命，适用于电力、石化、锅炉压力容器、钢结构、航空航天、铁路交通、汽车、机械等多个领域。
产品特色
1. 按键简洁，操作简单。
2. 大屏幕高亮显示，满足阳光下、涵洞等环境探伤需求。
3. 近场盲区小，适合小管径、薄壁管探伤。
4. 具备一键式自动校准功能，可自动测试探头零点、K值、前沿及材料声速。
5. 自动显示缺陷回波位置（深度、水平、距离、波幅、当量dB、孔径ф值）。
6. 自由切换深度、水平、距离三种标尺。
7. 具备自动增益、回波包络、峰值记忆功能，提高探伤效率。
8. 直探头锻件探伤时，可自动换算缺陷孔径ф值，支持大平底自动计算。
9. 提供100个可扩展的独立探伤通道，可存储任意行业标准，现场探伤无需携带试块。
10. 可存储并回放500幅A扫波形及数据。
11. DAC、AVG曲线可自动生成并分段制作，取样点不受限制，支持修正与补偿。
12. 内置13个探伤标准，并支持自由输入任意行业标准。
13. 发射脉冲宽度和强度可调。
14. 可与计算机通讯，实现数据管理，并导出Excel格式、A4纸张的探伤报告。
15. 采用IP65标准铝镁合金外壳，坚固耐磨，防水防尘，抗干扰能力强。
16. 配备26万色真彩超高亮显示屏，亮度可调，适应强光、弱光环境。
17. 采用环保锂电池供电，可连续工作10小时。
18. 具备实时时钟记录功能，可记录并存储探伤日期与时间。
19. 掉电保护功能确保存储数据不丢失。
20. 探伤参数可自动测试或预置。
21. 数字抑制功能不影响增益和线性。
22. 具备增益补偿功能，可修正因表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减。
工作原理
超声波探伤仪的工作原理是基于超声波在材料中传播的特性。仪器产生高频电脉冲，驱动探头（换能器）发射超声波进入被测工件。当超声波在工件内部传播遇到缺陷（如裂纹、气孔）或界面时，会发生反射、折射或散射。仪器接收这些回波信号，并将其转换为电信号进行处理和显示。通过分析回波的位置、幅度、形状等信息，可以判断缺陷的存在、位置、大小和性质。
应用领域
电力、石化、锅炉压力容器、钢结构、航空航天、铁路交通、汽车、机械
操作步骤
1. 连接探头与仪器，并开机。
2. 根据被测工件材料，使用一键自动校准功能或手动设置声速、探头零点、K值和前沿。
3. 选择或输入相应的探伤标准，设置探伤通道参数（如DAC/AVG曲线）。
4. 在工件表面涂抹耦合剂，将探头置于检测区域进行扫查。
5. 观察仪器屏幕显示的A扫波形，当闸门内出现缺陷回波并触发声光报警时，记录缺陷的深度、水平位置、当量大小等信息。
6. 可随时冻结屏幕波形进行详细分析，或保存当前波形和数据。
7. 检测完成后，可将存储的数据导出至计算机，生成探伤报告。
注意事项
• 使用前请仔细阅读说明书，确保正确操作。
• 检测时需确保探头与工件表面通过耦合剂良好接触，以消除空气间隙。
• 仪器为精密电子设备，应避免剧烈震动、撞击或置于高温、潮湿环境中。
• 虽然具备三防功能，但仍应尽量避免仪器长时间浸泡或暴露在极端恶劣环境中。
• 电池电量不足时请及时充电，以保障检测工作的连续性。
• 在设置和解释检测结果时，应参考相关行业标准并由有资质的人员进行操作和判定。
• 定期对仪器进行维护和校准，确保其检测精度和可靠性。
