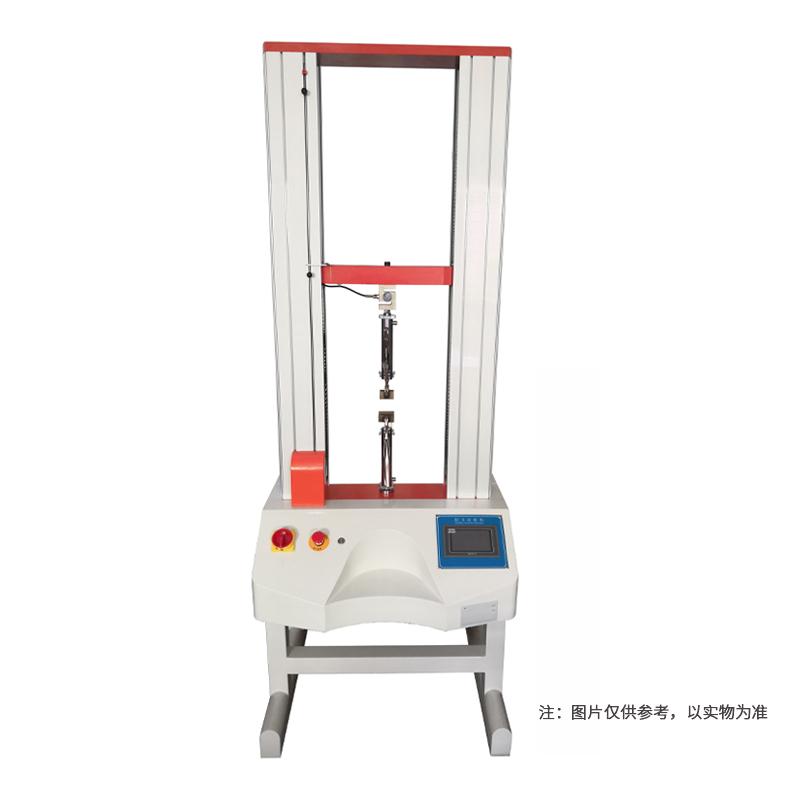

产品概述
拉力试验机主要用于各种金属、非金属及复合材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等力学性能指标的测试。系统采用微机闭环控制，具有宽广准确的加载速度和测力范围，对载荷、位移的测量和控制有较高的精度和灵敏度。试验机主机的设计具有外形美观、操作方便、性能稳定可靠的特点，无污染、噪音低、效率高。辅具的设计与主机相匹配，结构为楔型平动式、试样不受附加力。夹持方便、可靠、不滑移。
产品特色
1. 主控制器采用先进的32位ARM处理器，运算速度快，控制精度高。
2. 数据采集核心采用美国新型超高精度24位AD，采样速率高，全程不分档分辨力高，力量测量精度优于国家0.5级标准。
3. 采用6点校准技术提高精度，位移编码器计数采用4倍频技术提高分辨力。
4. 采用速度、位移、力量三闭环技术，实现精确的任意波形控制。
5. 软件采用Windows标准风格，操作简单易用，支持多线程并行处理，测试中实时显示多种曲线。
6. 测试标准覆盖广，支持GB、ASTM、DIN、JIS、BS等几乎所有测试标准，控制模式多样。
7. 具备强大的数据分析统计和曲线图形分析工具，支持历史数据对比分析。
8. 采用业界创新的Microsoft Word报表格式，易于编辑精美报表。
9. 具备权限管理系统，软件操作安全可靠。
10. 支持多国语言一键切换，软件为绿色软件，无需安装，维护升级简单。
工作原理
拉力试验机采用微机闭环控制系统。硬件上，主控制器通过32位ARM处理器处理指令，数据采集通过高精度24位AD转换器捕捉力量变化，位移编码器测量位移。系统通过脉冲或电压输出控制伺服、变频或直流马达实现平滑无级调速，驱动机械结构对试样施加拉伸、压缩等载荷。软件上，通过Windows平台软件实现测试过程控制、数据实时采集与显示（如力量-位移、力量-时间等曲线）、数据分析及结果计算，并可根据预设标准或自定义方案自动完成测试。
应用领域
金属、胶粘剂、管材、型材、航空航天、石油化工、防水卷材、电线电缆、纺织、纤维、橡胶、陶瓷、食品、包装、土工布、薄膜、木材、纸张等制造业、各级产品质量监督部门、大中专院校教学演示
符合标准
GB/T16491-2008、GB/T228 2002、GB/T232、GB/T7314
操作步骤
1. 设备管理：进行设备参数设置、联机/脱机管理、控制器参数设置、PID参数调节、传感器方向辨识、校准及检定。
2. 方案编辑：通过向导式方案编辑，设置力控、位移控、变形控等组合运行方式，并设置运行参数、试样参数、运行条件及试验结果项目。
3. 试验运行：启动试验，进行试验运行过程管理、状态管理及示值显示管理。
4. 曲线管理与分析：在试验中实时查看单图或多图曲线；试验后可通过查询显示曲线，进行坐标设置、数据遍历、曲线平移缩放、特征点显示与修改。
5. 报告输出：将曲线独立或嵌入试验报告中打印输出。
注意事项
• 操作前请熟悉软件操作界面及帮助文档。
• 进行传感器校准和检定以确保测量精度。
• 根据试样材料和要求正确选择测试标准和运行方案。
• 注意设置力量、行程、位移的超量程保护及上下限位硬件保护。
• 软件操作分为不同权限级别，请按授权范围操作。
• 测试数据以文档形式存储，请合理设置储存路径和文件名。
• 可连接外部手动控制盒进行操作，请注意接口正确连接。
• 软件为绿色版，使用前需先安装串口驱动。
