产品概述

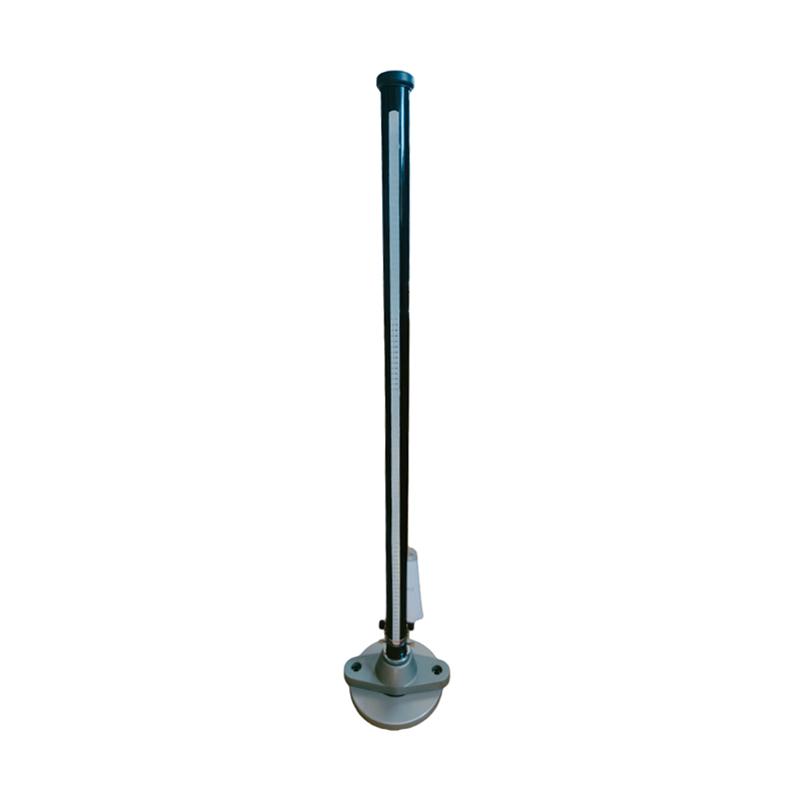

精科QSX-23457抗穿孔性仪是根据GB/T23457-2017标准设计的专用检测设备，用于测定混凝土块等材料的抗穿孔性能。仪器主要由底座、垫块、冲杆、带刻度导管、重锤及控制器组件等构成，通过重锤自由落体冲击试样来评估其抗穿孔性。
产品特色
1、依据GB/T23457-2017标准设计，测试结果可靠。
2、结构设计合理，包含底座、垫块、冲杆、带刻度导管、重锤及精密的控制器组件，操作稳定。
3、配备可调节的定位标，便于精确设定和校准落差高度。
4、采用机械式控制器组件，通过压缩弹簧和滑块联动释放重锤，动作可靠。
5、重锤重量及落差高度符合标准要求，确保测试条件的准确性。
工作原理
仪器通过控制器组件将重锤提升并固定于预设高度（高度值由定位标刻度读取）。按压控制螺钉时，控制器弹簧被压缩，使控制器滑块的圆孔与控制器上盖、下底的圆孔对正，从而释放挂钩，重锤自由下落撞击冲杆。冲杆将冲击力传递至下方的试样板，完成冲击后，提升重锤和冲杆，取出试样板以观察其穿孔情况，据此评定试样的抗穿孔性能。
应用领域
混凝土块抗穿孔性测定、防水卷材等相关材料抗冲击性能测试
符合标准
GB/T23457-2017、GB12952—2011
操作步骤
1、使用前检查定位标是否对零：将垫片、垫块放在底座上，放下重锤，观察定位标刻线是否与金属导管上零线重合，如有偏差可调节定位标两侧螺钉。
2、试样准备：将试件胶层面朝上平放在尺寸为300*300*3毫米的铝板上，并一起放置在镶有光滑不锈钢支撑板（尺寸300*300*3毫米）的混凝土块（尺寸约400*400*50毫米）上。
3、参数设置：确保落锤重量为500±1克，将重锤调节至规定的落差高度1000±5毫米，并用控制器螺钉紧固。
4、执行测试：按GB12952—2011中6.9的规定进行操作，按压控制螺钉释放重锤进行冲击。
5、结果评估：冲击完成后，提升重锤和冲杆，取出试样板观察其抗穿孔性。
注意事项
• 严禁在未放置试样的情况下进行冲击操作。
• 仪器在长途运输及仓库存放时，应使用防潮材料包裹并装入木箱，内部用发泡板卡固，以防颠簸、加压导致损伤。
• 仪器应存放在干燥环境中，避免接触腐蚀性气体。
• 若控制器因保管或使用不当出现阻碍，可按照说明拆卸检修：先拧出锁管螺栓卸下管身，然后拧下控制器螺钉及重锤体侧螺钉，从管底部用改锥卸下定位标支架紧固螺钉，即可取出控制器进行修理。
