产品概述

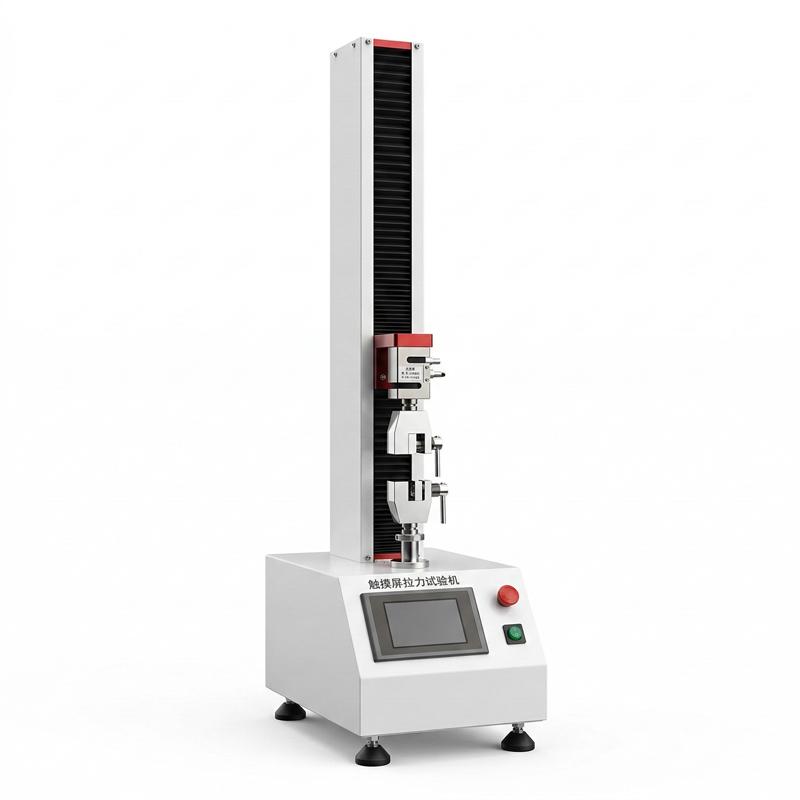

晨力达CLD-8001(20N)单柱触摸屏拉力试验机，是一款数显式电子万能试验机。它设计美观，操作方便，性能稳定可靠。通过触摸屏控制步进电机带动高精度滚珠丝杆，完成金属和非金属试样的多种力学性能试验。比如拉伸、压缩、穿刺、剥离强度测试等。它能自动计算最大力、伸长率等参数，并可依据GB、ISO等国际标准进行测试。这款设备无污染、噪音低、效率高，适合薄膜胶粘企业、科研院所等使用，是检测薄板、橡胶、塑料等材料的可靠工具。
产品特色
1. 采用高性能直流步进电机与调速系统，精度高、运行稳定。
2. 基于Linux系统的触摸屏控制，界面友好，操作直观，试验数据、曲线实时显示。
3. 高精度无间隙滚珠丝杆和导向立柱，结构刚性好、运行精度高。
4. 具备横梁位移极限保护、超负荷保护、破断停机保护等多重安全功能。
5. 自动清零、自动高速回位，测试过程全自动完成，提高效率。
6. 支持中英文界面，手指触摸输入，简单便捷。
7. 可显示多种曲线如力-变形、力-时间等，并可打印试验报告。
8. 调速范围宽，横梁移动距离大，适应不同材料测试需求。
9. 滚动传递无噪音，免维护，寿命长。
10. 热敏打印机直接打印结果。
11. 试验结果可提供多种选择，功能多样化。
工作原理
该试验机由触摸屏控制系统控制步进电机转动。动力经圆弧齿形同步带减速系统减速后，驱动高精度滚珠丝杆旋转。滚珠丝杆带动横梁上升或下降，从而对固定在夹具上的试样施加拉力或压力。在试验过程中，传感器采集力值和变形数据，通过MCU进行运算处理。实时将结果和曲线显示在触摸屏上，除测量和显示外，还能自动判别试样断裂并控制横梁返回起始位置。整个流程高效、精准。最后通过热敏打印机输出详细的试验报告。
应用领域
金属材料（如薄板薄带、铝合金、铜丝铜线）、非金属材料（如橡胶、塑料、胶粘带、薄膜）、薄膜胶粘企业、科研院所、质量监督行业
符合标准
GB/T 16491-2022《电子式万能试验机》、GB/T 228.1-2021《金属材料 拉伸试验 第 1 部分：室温试验方法》、GB/T 1040.2-2022《塑料 拉伸性能的测定 第 2 部分：模塑和挤塑塑料的试验条件》、GB、JIS、ISO、ASTM、DIN、GB/T13384-1999
操作步骤
1. 开机并启动触摸屏，进入操作主界面。
2. 根据测试要求，在触摸屏上输入试样资料，如名称、尺寸等。
3. 选择合适的测试方法（如拉伸、压缩、剥离等），并设定对应的控制参数。
4. 安装试样于夹具之间，确保夹紧牢固。
5. 设置试验速度、最大力值限制等参数，并确认启动试验。
6. 试验开始，系统自动清零，实时显示力值和变形曲线。
7. 测试结束，系统自动识别试样断裂，并高速回位。
8. 查看测试结果，包括最大力、伸长率等，并可选择打印报告。
注意事项
• 使用前确保电源电压为交流220V，50Hz且接地良好。
• 安装夹具和试样时，注意操作安全，避免夹伤。
• 根据试样类型和测试要求选择合适的夹具和测试速度。
• 当设备长时间不使用时，应切断电源并保持设备清洁。
• 发现异常声响或故障，应立即停止使用并联系专业人员检修。
• 拉力范围内严禁超负荷使用，以免损坏传感器或传动系统。
• 触摸屏操作时，请用手指触摸，勿用尖锐物品，防止划伤屏幕。
• 定期检查滚珠丝杆和导向立柱的润滑与清洁，延长使用寿命。
