产品概述

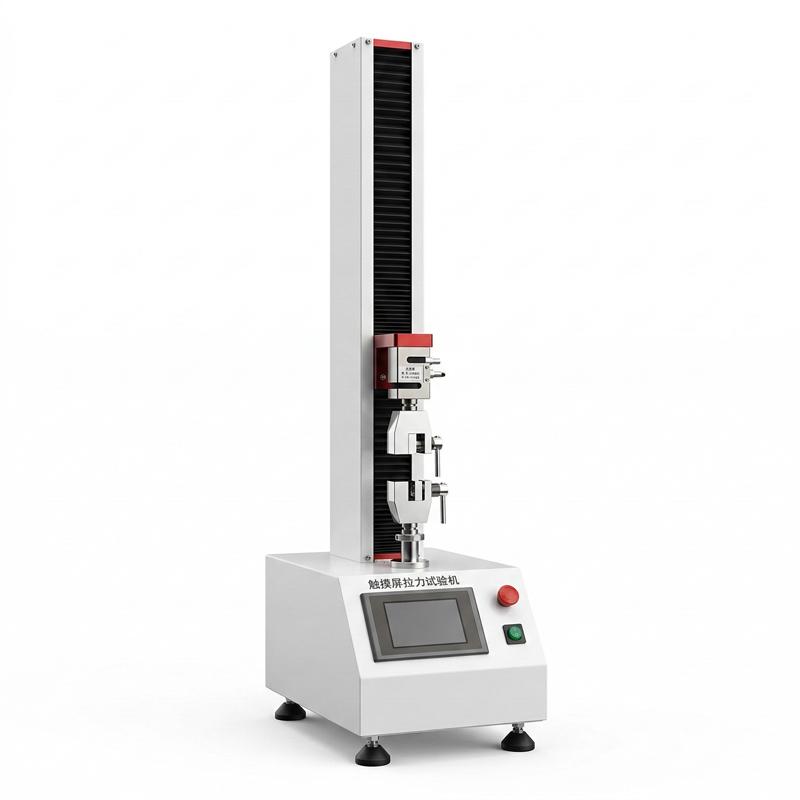

这款晨力达单柱触摸屏拉力试验机，型号CLD-8001(50N)。它是台数显式电子万能试验机，设计上追求外形美观、操作方便，性能稳定可靠。用触摸屏控制系统驱动步进电机，通过减速系统和高精度滚珠丝杆，让横梁上下移动。能完成金属和非金属试样的拉伸、压缩等多种力学性能试验。自动求取最大力、伸长率、抗拉强度等参数，支持GB、ISO、DIN、ASTM、JIS等国际标准。无污染、噪音低、效率高，调速范围宽。适合检测薄板、橡胶、塑料、胶粘带等材料，是薄膜胶粘企业、科研院所和质量监督部门的可靠设备。
产品特色
1. 采用直流调速系统与步进电机，调速精度高、性能稳定。
2. 以Linux为操作平台，数据库技术控制与数据处理，屏幕显示试验力、位移、速度、变形及曲线。
3. 所有操作在触摸屏上手动输入完成，人机界面友好，操作方便。
4. 高精度无间隙滚珠丝杆和导杆，保证刚性、同轴度和运行精度。
5. 具备横梁位移极限保护、超负荷保护、破断停机保护，安全可靠。
6. 圆弧齿形同步带减速系统，效率高、寿命长、噪音低、免维护。
7. 自动清零：试验开始指令后自动清零。自动回位：试样断裂后，横梁自动高速返回初始位置。
8. 测试过程和数据分析由微机完成，中英文界面，手指触摸输入。
9. 数据显示和曲线随试验动态显示，可选力-变形、力-时间、变形-时间等曲线。
10. 试验报告可按要求勾选数据打印。
工作原理
控制系统控制步进电机转动，经过减速系统（圆弧齿形同步带）减速后，带动高精度滚珠丝杆转动。滚珠丝杆的转动驱动横梁上升或下降，从而对试样施加拉力或压力。在这个过程中，通过MCU和触摸屏系统，实时采集试验力、位移等信号，并在屏幕上显示数据和曲线。试样断裂后，系统自动识别并控制横梁高速返回起始位置。
应用领域
薄板薄带、铝合金、铜丝铜线、橡胶、塑料、胶粘带、薄膜等材料的力学性能检测，适用于薄膜胶粘企业、科研院所、质量监督等行业
符合标准
GB/T 16491-2022、GB/T 228.1-2021、GB/T 1040.2-2022、GB、JIS、ISO、ASTM、DIN、GB/T13384-1999
操作步骤
1. 将试样安装在夹具上，确保夹紧。
2. 在触摸屏上设置试验参数，如速度、试验方法等。
3. 点击开始按钮，系统自动清零，横梁移动进行试验。
4. 实时观察数据和曲线动态显示。
5. 试样断裂后，横梁自动高速返回初始位置。
6. 在触摸屏上查看测试结果，选择所需数据打印报告。
7. 如需更换试验方法，在测试方法界面选择并重新设置。
注意事项
• 试验前确认夹具安装牢固，试样无松动。
• 设置速度时，注意不要超出横梁速度范围（0.1～500mm/min）。
• 确保电源为交流220V 50Hz，功率不超过400W。
• 避免超负荷使用，超过最大载荷能力50N可能损坏设备。
• 定期检查丝杆和传动系统润滑情况。
• 使用后关闭电源，保持设备清洁。
• 操作时请注意横梁位移极限保护，避免碰撞。
• 打印报告时，确保热敏打印机有纸。
