产品概述

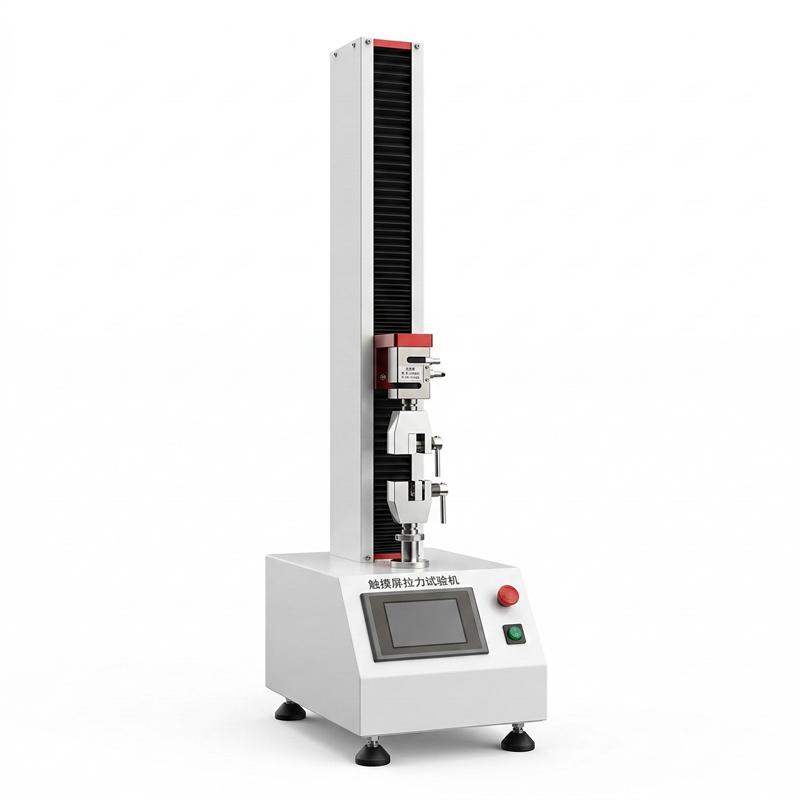

晨力达单柱触摸屏拉力试验机，型号CLD-8001(1000N)。它长得挺好看，操作也方便，性能稳定可靠。触摸屏控制系统带着步进电机转，经过减速系统再带动高精度滚珠丝杆动，横梁就能上升下降。专门用来做金属、非金属试样的各种力学性能试验，比如拉伸、压缩、穿刺、粘合、剪切、剥离强度啥的。能自动算出最大力、最大力点变形、最大伸长率、抗拉强度这些参数。噪音低，效率高，调速范围宽，主要在薄膜胶粘企业、科研院所、质量监督检测这些地方用。驱动系统是直流步进电机，以Linux为操作平台的控制软件，试验力、位移、速度、变形和曲线都在触摸屏上显示，所有操作手动输入就行，人机界面不错。
产品特色
1. 采用高精度无间隙滚珠丝杆和导杆，保证主机刚性好、同轴度高。
2. 具有横梁位移极限保护、超负荷保护、破断停机保护功能，使用安全可靠。
3. 传动系统采用圆弧齿形同步带减速，效率高、寿命长、噪音低、免维护、横梁运行无间隙。
4. 在Linux操作系统平台上，AWTK界面软件与MCU结合，系统可靠、技术先进。
5. 触摸屏控制，操作简单，人机界面友好。
6. 自动清零、自动回位、中英文界面、数据和曲线动态显示、多种测试结果可选择。
7. 可根据GB、ISO、DIN、ASTM、JIS等国际标准进行试验。
工作原理
控制系统控制直流步进电机转动，经过减速系统减速后带动高精度滚珠丝杆转动，从而带动横梁上升、下降，完成试样的拉伸、压缩等力学性能试验。在试验过程中，MCU配合触摸屏和打印机完成试验设定、数据采集、运算处理、显示和打印结果。测量系统自动清零，试样断裂后横梁自动高速返回初始位置。
应用领域
薄板薄带、铝合金、铜丝铜线、橡胶、塑料、胶粘带、薄膜、薄膜胶粘企业、科研院所、质量监督
符合标准
GB/T 16491-2022、GB/T 228.1-2021、GB/T 1040.2-2022、GB、JIS、ISO、ASTM、DIN、GB/T13384-1999
操作步骤
1. 连接电源，启动设备。
2. 在触摸屏上根据需要设定试验参数。
3. 安装试样至夹具中。
4. 在触摸屏上选择测试方法，开始试验。
5. 观察数据和曲线动态显示，等待试验完成。
6. 自动识别试样断裂后，横梁自动返回初始位置。
7. 根据需要打印试验报告和特性曲线。
注意事项
• 确保电源电压为交流220V 50Hz。
• 安装试样时，注意夹具开口宽度为13毫米。
• 试验过程中，避免超负荷使用，超过最大载荷能力1000N。
• 注意横梁位移极限保护，防止碰撞。
• 定期检查设备运转状况，保持清洁。
• 使用后及时关闭电源，拔掉插头。
