产品概述

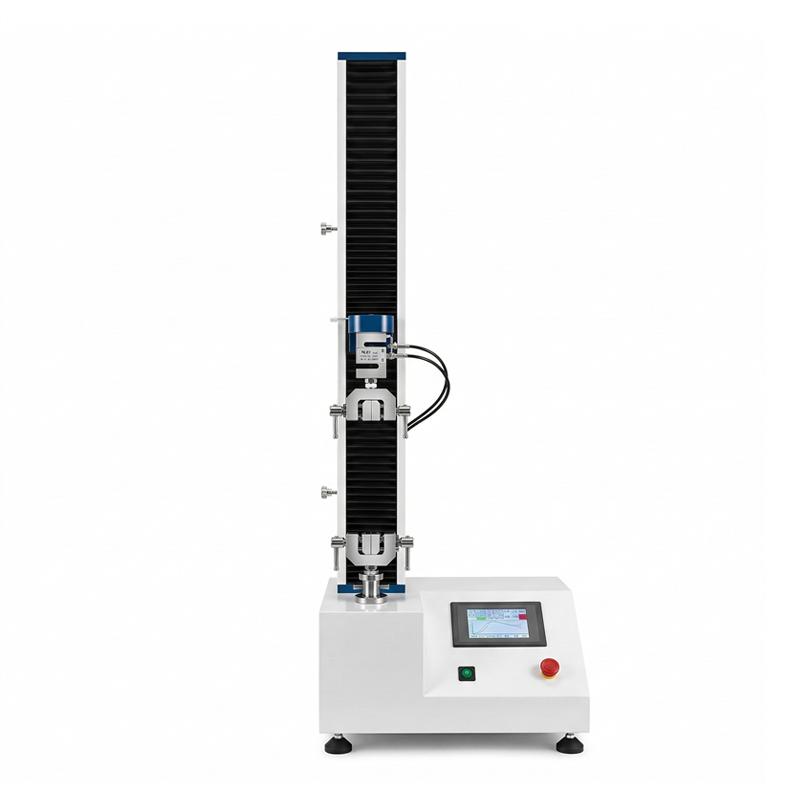

这是一款单柱触摸屏拉力试验机，型号CLD-8002(20N)。外观漂亮，操作方便，性能特别稳。它靠触摸屏控制步进电机，再通过减速系统带动高精度滚珠丝杆转动，让横梁上下移动。这样一来，就能完成金属、非金属材料的拉伸、压缩、穿刺、剥离等多种力学性能测试。而且会自动算出最大力、变形、伸长率、抗拉强度等参数。它能按照GB、ISO、DIN、ASTM、JIS这些国际标准来试验，无污染、噪音低、效率高，调速范围也很宽。主要用来检测薄膜、胶粘带、金属薄板等材料，是行业里的可靠帮手。
产品特色
1. 单柱桌面型结构，上拉下压单空间，造型美观又安全。
2. 高精度无间隙滚珠丝杆和导杆，保证主机刚性和同轴度。
3. 安全性高，有横梁位移极限保护、超负荷保护和破断停机保护。
4. 传动系统采用直流步进电机和圆弧齿形同步带减速，效率高、寿命长、噪音低、免维护。
5. 基于Linux平台的AWTK界面软件与MCU结合，系统可靠且先进。
6. 使用MCU+触摸屏+打印机控制，触摸屏手动输入，人机界面友好。
7. 自动清零、自动回位、动态显示数据和曲线，测试结果多样化。
8. 中英文界面，手指输入，操作简单。
工作原理
控制系统通过触摸屏下达指令，驱动直流步进电机转动。电机经过减速系统减速后，带动高精度滚珠丝杆旋转，从而控制横梁上升或下降。横梁上的夹具固定试样，施加拉力或压力，完成拉伸、压缩、穿刺等试验。过程中，系统实时采集试验力、位移和变形数据，并在触摸屏上动态显示曲线。软件自动计算最大力、伸长率、抗拉强度等参数，还可以根据国际标准或用户标准进行判断和统计。
应用领域
薄板薄带、铝合金、铜丝铜线、橡胶、塑料、胶粘带、薄膜
操作步骤
1. 接通交流220V电源，开机预热。
2. 在触摸屏主界面设置试验参数，如速度、行程、测试方法等。
3. 将试样安装在夹具上，确保夹紧牢固。
4. 在界面上选择测试类型（如拉伸、压缩），点击开始按钮。
5. 系统自动进行试验，实时显示力和变形曲线。
6. 试样断裂后，系统自动停止并回位，计算并显示测试结果。
7. 可选择打印试验报告或特性曲线图样。
注意事项
• 使用时确保电源电压稳定在交流220V 50Hz。
• 安装试样时，避免手部进入移动横梁的运动区域。
• 横梁移动前，检查行程限位装置是否正常工作。
• 避免超负荷运行，最大载荷不超过20N。
• 定期润滑和清洁丝杆、导向立柱，确保精度。
• 若出现异常噪音或振动，立即停机检查。
• 触摸屏操作时，手指清洁干燥，避免水分进入。
• 长时间不使用时，切断电源并加盖防尘罩。
