产品概述

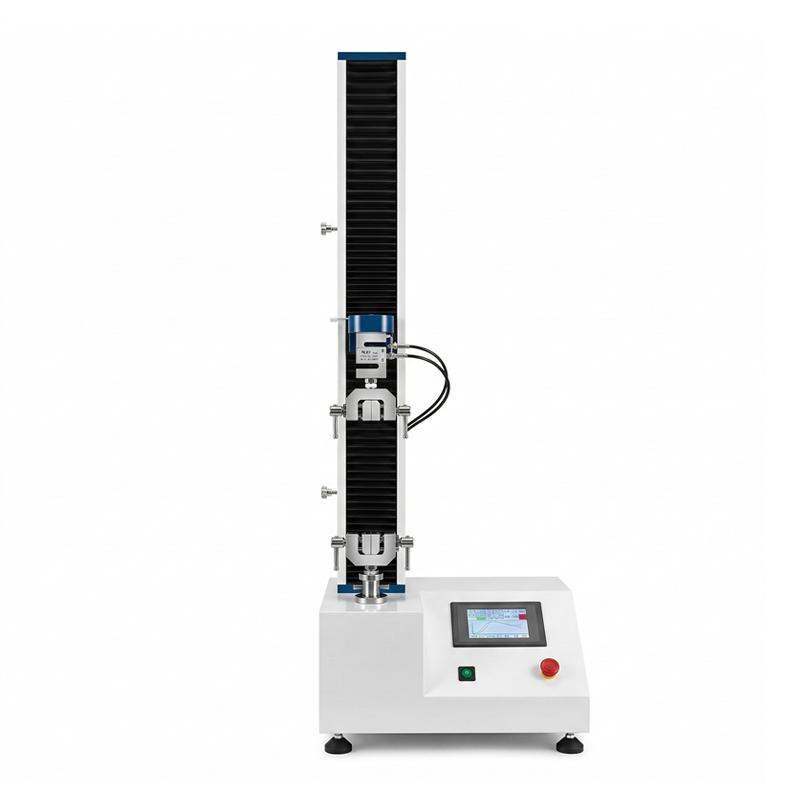

晨力达CLD-8002(100N)单柱触摸屏拉力试验机是一款设计美观、操作方便的基础款设备。它采用触摸屏控制系统来驱动步进电机，通过减速和高精度滚珠丝杆实现横梁的升降。这样一来，就可以完成金属、非金属试样的拉伸、压缩、穿刺等多种力学性能试验，自动求取最大力、伸长率等参数。无污染、噪音低、效率高，调速范围广，特别适合薄膜胶粘企业、科研院所等作为可靠检测工具。
产品特色
1. 采用直流步进电机与调速系统，精度高且性能稳定。
2. 以Linux为操作平台的数据库技术软件，支持试验力、位移等屏幕显示。
3. 触摸屏手动输入，人机界面友好，操作便捷。
4. 具备横梁位移极限保护、超负荷保护、破断停机保护等多重安全功能。
5. 高精度无间隙滚珠丝杆和圆弧齿形同步带减速系统，运行平稳、无噪音、免维护。
6. 自动清零、自动回位，测试过程全自动完成。
7. 中英文用户界面，曲线动态显示，可打印个性化试验报告。
工作原理
用户通过触摸屏输入指令，控制系统驱动步进电机转动。经过减速系统减速后，电机带动高精度滚珠丝杆转动，从而推动横梁上升或下降。在这个过程中，试样承受拉伸、压缩等力，传感器实时采集力和位移数据，并传输至MCU。系统基于试验要求自动计算最大力、伸长率等参数，并动态显示曲线。最后可打印试验报告，整个过程高效且精准。
应用领域
薄膜、胶粘制品、薄板薄带、铝合金、铜丝铜线、橡胶、塑料、科研院所、质量监督
符合标准
GB/T 16491-2022、GB/T 228.1-2021、GB/T 1040.2-2022、GB、JIS、ISO、ASTM、DIN、GB/T13384-1999
操作步骤
1. 开机并进入操作主界面，选择合适的语言（中英文）。
2. 在试样资料界面输入试样的相关参数，如尺寸、类型等。
3. 在测试方法界面选择或设定所需的试验标准和方法（如拉伸、剥离等）。
4. 在控制参数界面设定速度、行程等参数。
5. 安装试样至夹具，确保固定牢固。
6. 点击开始，系统自动完成试验过程，并实时显示数据和曲线。
7. 试验结束后，系统自动回位，可查看测试结果。
8. 在打印报告界面勾选所需数据，输出试验报告。
注意事项
• 使用前确保电源电压为交流220V 50Hz，并接地可靠。
• 安装夹具时，注意开口宽度和夹具宽度，避免超限使用。
• 定期检查丝杆和导向立柱的润滑情况，保持清洁。
• 进行试验时，确保试样安装稳固，避免在测试过程中脱落。
• 超负荷或异常情况会自动停机，但需检查后重新启动。
• 禁止在设备运行中触摸运动部件，防止受伤。
• 按产品规格参数使用，避免超出额定载荷或速度范围。
• 存储环境应干燥、无腐蚀性气体，避免影响精度。
• 打印报告时，使用配套热敏纸，以免损坏打印机。
