产品概述

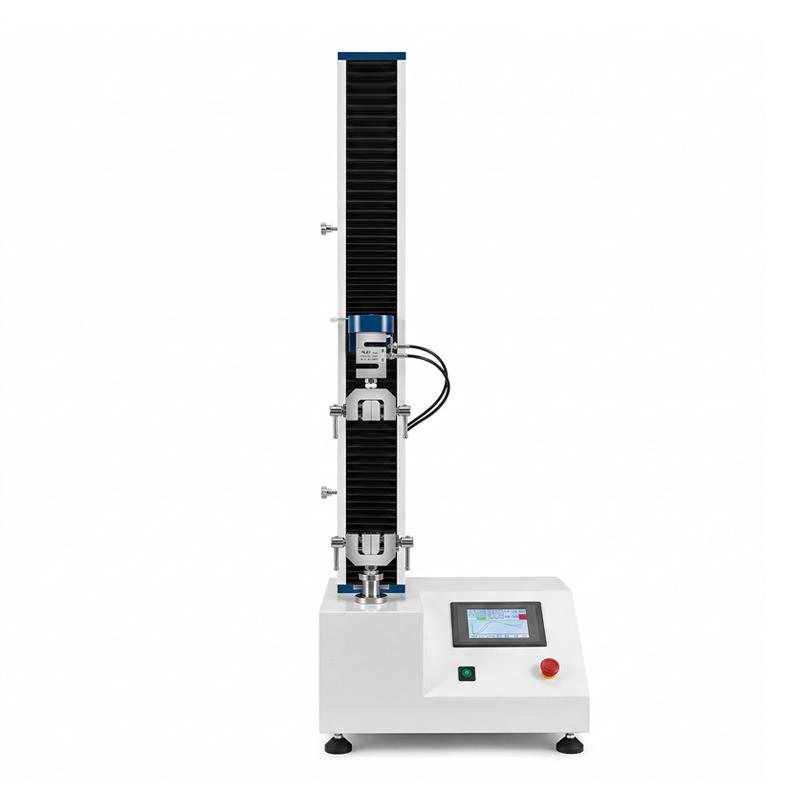

这是晨力达的CLD-8002(2000N)单柱触摸屏拉力试验机，基础款。设计上外形挺美观的，操作方便而且性能稳定可靠。触摸屏控制系统控制步进电机，经过减速系统后带动高精度滚珠丝杆，让横梁上升下降，完成金属和非金属试样的拉伸、压缩、穿刺、粘合、剪切、90°剥离强度等试验。它能自动求取最大力、最大力点变形、抗拉强度这些参数，还可以根据GB、ISO、DIN、ASTM、JIS等国际标准做试验。无污染、噪音低、效率高，调速范围和横梁移动距离都很宽。主要用来检测薄板薄带、铝合金、橡胶、塑料、胶粘带这些材料，是薄膜胶粘企业、科研院所、质量监督行业的可靠设备。驱动系统方面，它用了调速精度高的直流调速系统和直流步进电机，软件基于Linux系统和数据库技术，可以在触摸屏上手输完成所有操作，人机界面很好用。
产品特色
1、单柱桌面型结构，上拉下压空间设计，高精度无间隙滚珠丝杆和导杆，刚性好、同轴度高。
2、安全性高：有横梁位移极限、超负荷和破断停机保护功能。
3、传动系统用直流步进电机和圆弧齿形同步带减速，效率高、噪音低、免维护，横梁运行无间隙。
4、基于Linux的AWTK界面软件和MCU结合，双通道信号放大、多路I/O、光电位移系统。
5、微计算机控制，可自动清零、自动回位，测试过程和结果显示分析都由微机完成，中英文触摸界面。
6、曲线选择丰富：力-变形、力-时间、变形-时间等，测试结果和报告可按需勾选打印。
工作原理
触摸屏控制系统控制步进电机转动，经过减速系统减速后，带动高精度滚珠丝杆转动，从而带动横梁上升或下降。这样就能完成金属、非金属试样的拉伸、压缩、穿刺、粘合、剪切、90°剥离强度等力学性能试验。在试验过程中，MCU采集力和位移信号，屏幕实时显示数据和曲线，并能自动计算抗拉强度、剥离强度等参数。
符合标准
GB/T 16491-2022、GB/T 228.1-2021、GB/T 1040.2-2022、GB、JIS、ISO、ASTM、DIN、GB/T13384-1999
操作步骤
1、在触摸屏上根据测试要求设置参数，比如速度、测试类型等。
2、安装试样到夹具中，确保夹紧并位置正确。
3、启动试验系统，自动清零后进行测试。
4、观察试验过程，数据、曲线会动态显示。
5、试样断裂后，系统自动回位并停止。
6、在触摸屏上查看或选择需要的测试结果，然后打印报告。
注意事项
• 搬运和安装时注意稳固，避免倾斜或碰撞。
• 试验前检查电源电压是否匹配（交流220V 50Hz）。
• 操作中避免触及移动部件，防止夹伤。
• 注意超负荷和行程限位保护不要失效。
• 定期清洁和润滑丝杆及导杆，保证精度。
• 打印纸用完后及时更换。
