产品概述

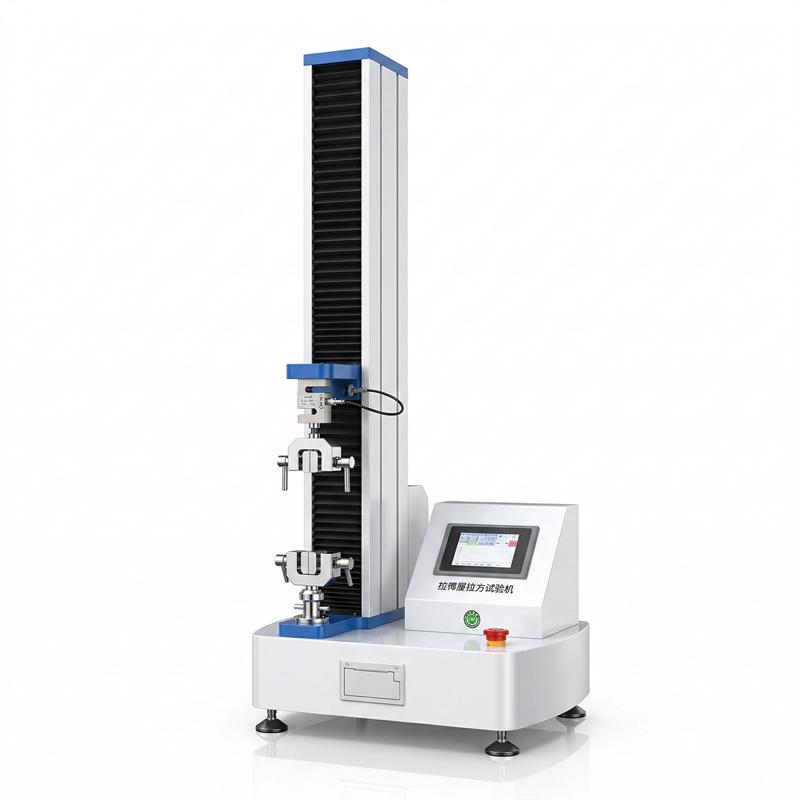

晨力达 CLD-8003(500N) 单柱触摸屏拉力试验机是一款标准款数显式电子万能试验机。它外形美观、操作方便，性能稳定可靠。通过触摸屏控制系统驱动步进电机，经减速系统和高精度滚珠丝杆带动横梁完成各种力学性能试验。可自动求取最大力、伸长率、抗拉强度等参数，符合多种国际标准。无污染、噪音低、效率高，调速范围宽，适用于薄膜胶粘企业、科研院所等检测场合。
产品特色
1. 单柱桌面型结构，上拉下压单空间，高精度滚珠丝杆和导杆。
2. 具备横梁位移极限保护、超负荷保护、破断停机保护等安全功能。
3. 直流步进电机与圆弧齿形同步带减速系统，加载平稳、效率高、噪音低、免维护。
4. 基于Linux操作系统与AWTK界面软件，结合MCU实现双通道信号放大等功能，系统可靠技术先进。
5. 触摸屏控制，全程实时显示数据和曲线，可打印试验报告。
6. 自动清零、自动回位、测试过程自动化，中英文界面操作简单。
7. 支持多种曲线选择（如力-变形、力-时间等），可按需勾选报告数据。
工作原理
试验机通过触摸屏控制系统控制直流步进电机转动，经减速系统减速后带动高精度滚珠丝杆转动，使横梁上升或下降。在这个过程中，试样受到拉伸、压缩等力作用，传感器实时采集力值信号，位移传感器记录横梁位移。MCU+触摸屏系统自动处理数据，动态显示力-变形等曲线，并计算试验参数如最大力、伸长率等。试验完成后自动回位，打印结果。
应用领域
薄板薄带、铝合金、铜丝铜线、橡胶、塑料、胶粘带、薄膜等材料的力学性能检测，薄膜胶粘企业、科研院所、质量监督等行业
符合标准
GB/T 16491-2022、GB/T 228.1-2021、GB/T 1040.2-2022、GB、JIS、ISO、ASTM、DIN、GB/T13384-1999
操作步骤
1. 接通电源，打开试验机电源开关。
2. 在触摸屏上设置试验参数（如试验速度、试样尺寸等）。
3. 将试样安装在上下夹具中，确保夹紧。
4. 在触摸屏上点击“开始”按钮，试验机自动进行试验。
5. 试验过程中实时观察数据和曲线。
6. 试样断裂后，横梁自动回位，系统显示结果。
7. 根据需要选择打印试验报告或数据。
8. 关闭电源，清理夹具和设备。
9. 注意：操作前应检查行程限位装置是否正常，超载保护功能是否有效。
10. 定期清理丝杆并加注润滑油以保证精度。
注意事项
• 开启电源前，检查机台是否水平放置和夹具安装正确。
• 设定速度时，请按材料特性调节，避免试样过载或试验机过荷载。
• 定期校正力值和位移测量系统确保精度。
• 长时间不用时，请关闭电源并防尘罩覆盖。
• 使用时避免电源电压波动过大。
• 传感器超量程使用可能导致损坏。
• 横梁行程范围内不可放置异物。
• 操作人员需经培训，了解基本操作和紧急停机方法。
• 保持整洁，防止腐蚀性液体污染传感器和电路。
• 如遇异常噪音或报警，立即停机检查。
• 打印纸用尽时及时更换，避免打印头过热。
• 搬运时请轻拿轻放，避免震动影响精度。
