产品概述

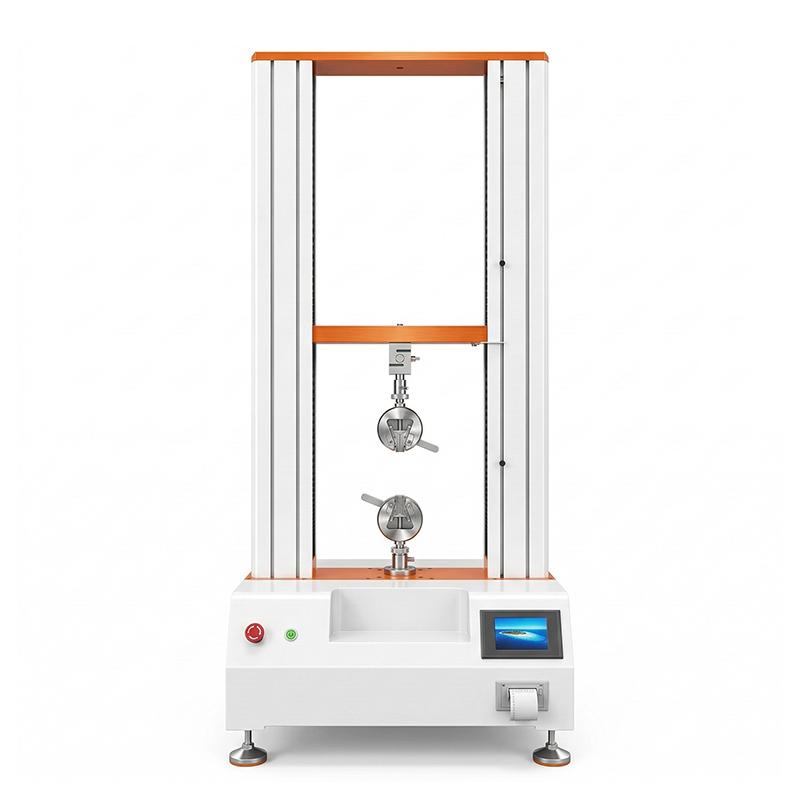

晨力达CLD-8010(5000N)双柱触摸屏拉力试验机，外形美观，操作方便，性能稳定可靠。它用触摸屏控制系统控制步进电机，通过减速系统带动高精度滚珠丝杆，驱动横梁上下移动。能完成金属和非金属材料的拉伸、压缩、穿刺、粘合、剪切、90°/180°剥离强度等力学性能测试，自动计算最大力、变形、伸长率、抗拉强度、剥离强度等参数。符合GB、ISO、DIN、ASTM、JIS等国际标准。无污染、噪音低、效率高，调速范围宽。主要用于检测薄板薄带、铝合金、铜丝铜线、橡胶、塑料、胶粘带、薄膜等材料，是薄膜胶粘企业、科研院所、质量监督的可靠设备。
产品特色
① 采用直流调速系统与直流步进电机驱动，调速精度高、性能稳定。
② 以Linux为操作平台，基于数据库技术的控制与数据处理软件，可实现试验力、位移、速度、变形及曲线的屏幕显示。
③ 触摸屏操作，以手动输入方式完成全部试验操作，人机界面友好。
④ 具有横梁位移极限保护、超负荷保护、破断停机保护功能，使用安全可靠。
⑤ 高精度无间隙滚珠丝杆和导杆，保证主机刚性和运行精度。
⑥ 圆弧齿形同步带减速系统，效率高、寿命长、噪音低、免维护。
⑦ 采用MCU+触摸屏+打印机控制方式，自动清零、自动回位、测试过程自动完成。
⑧ 中英文用户界面，可动态显示数据和曲线，支持力-变形、力-时间、变形-时间等曲线。
工作原理
触摸屏控制系统控制步进电机转动，经减速系统减速后带动高精度滚珠丝杆转动，从而驱动横梁上升或下降。这样就能完成试样的拉伸、压缩、穿刺、粘合、剪切、剥离等力学性能试验。通过MCU+触摸屏+打印机完成试验设定、控制、数据采集、运算处理和显示打印结果。
符合标准
GB/T 16491-2022、GB/T 228.1-2021、GB/T 1040.2-2022、GB/T13384-1999、GB、JIS、ISO、ASTM、DIN
操作步骤
① 在触摸屏上设定试验参数（如控制参数、单位选择、时间设定等）。
② 输入试样资料（如材料类型、尺寸等）。
③ 选择测试方法（如拉伸、压缩、剥离等）。
④ 启动试验，系统自动清零并开始测试。
⑤ 测试过程中动态显示数据和曲线。
⑥ 试样断裂后，活动横梁自动高速返回初始位置。
⑦ 选择需要显示的曲线（如力-变形、力-时间等）。
⑧ 根据测试要求勾选数据报告，打印试验报告和特性曲线图样。
注意事项
• 使用前检查设备是否安装稳固，各部件连接正常。
• 确保试样安装正确，避免偏心加载影响测试精度。
• 设置极限保护参数，防止横梁超限移动造成损坏。
• 超负荷或试样断裂后设备自动停止，及时检查并清理碎片。
• 定期维护传动系统（如滚珠丝杆、同步带），保持润滑和清洁。
• 操作人员需熟悉触摸屏界面及软件功能，避免误操作。
• 使用符合设备规格的电源环境，避免电压波动影响性能。
