产品概述

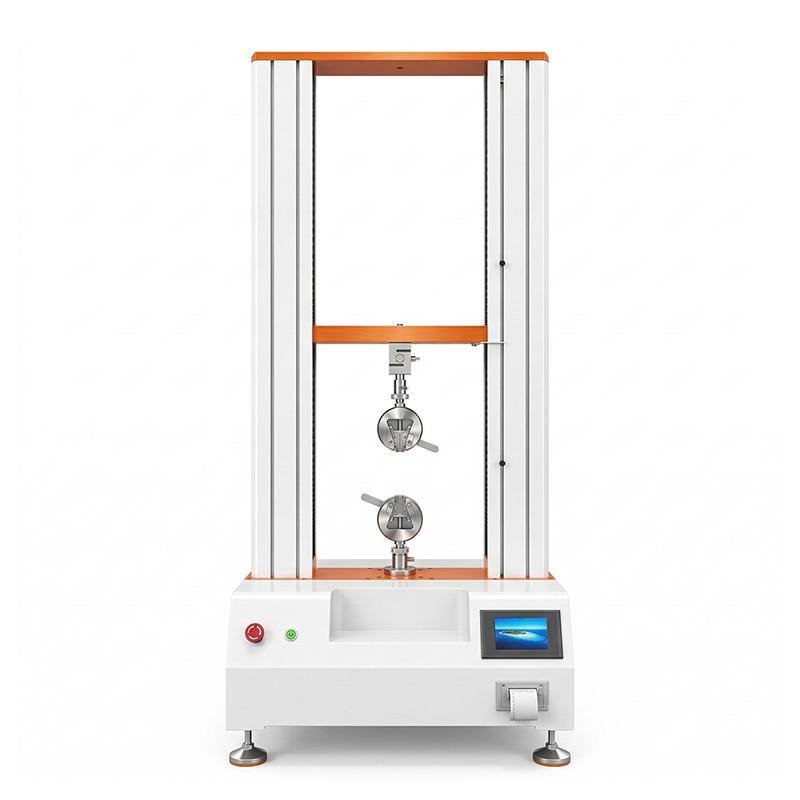

晨力达CLD-8010(20KN)双柱触摸屏拉力试验机，一款数显式电子万能试验机。它外形美观，操作起来很方便。性能稳定可靠，靠触摸屏控制系统驱动步进电机，再经减速系统和高精度滚珠丝杆带动横梁升降。可以对金属、非金属试样进行各种力学性能试验和分析，比如拉伸、压缩、穿刺、剥离强度等。能自动求出最大力、抗拉强度等参数。无污染、噪音低、效率高，调速范围宽。是薄膜胶粘企业、科研院所等行业的可靠检测设备。
产品特色
① 采用调速精度高、性能稳定的直流调速系统与直流步进电机作为驱动系统。
② 以Linux为操作平台，基于数据库技术的控制与数据处理软件，人机界面好，操作方便。
③ 双柱桌面型结构，高精度无间隙滚珠丝杆和导杆，刚性好、同轴度高。
④ 具备横梁位移极限保护、超负荷保护、破断停机保护等多重安全功能。
⑤ 精密测试系统采用MCU+触摸屏+打印机控制，可完成设定、数据采集、运算、显示及打印。
⑥ 可自动清零、自动回位，试验过程由微机完成，中英文界面，手指触摸输入。
⑦ 多种曲线选择，试验报告可按需勾选打印。
工作原理
控制系统控制直流步进电机转动，经减速系统减速后驱动高精度滚珠丝杆转动。丝杆带动横梁上升或下降，从而对试样施加拉伸、压缩等力。同时，精密测试系统通过传感器采集试验力和位移数据，并在触摸屏上实时显示曲线和结果。整个系统由MCU控制，自动完成试验设定、数据分析和报告打印。
应用领域
薄板薄带、铝合金、铜丝铜线、橡胶、塑料、胶粘带、薄膜等材料的力学性能检测
符合标准
GB/T 16491-2022、GB/T 228.1-2021、GB/T 1040.2-2022、GB、JIS、ISO、ASTM、DIN、GB/T13384-1999
操作步骤
① 开机后，在触摸屏主界面选择测试方法。
② 输入试样资料，设置控制参数如速度、位移等。
③ 安装试样于上下夹具间，确保夹紧。
④ 按开始键，试验机自动进行试验，过程中动态显示数据和曲线。
⑤ 试样断裂后，横梁自动高速返回初始位置。
⑥ 测试完成后，在结果界面查看数据，可切换曲线显示。
⑦ 在打印报告界面按需勾选数据，打印试验报告。
注意事项
• 操作前请确认试样安装牢固，避免测试中脱落。
• 设定位移极限和负荷保护值，防止过行程或过载。
• 定期检查滚珠丝杆和同步带的润滑与磨损情况。
• 保持触摸屏清洁，避免油污或硬物划伤屏幕。
• 非专业人员请勿随意修改校准界面参数。
• 试验后及时清理试样碎屑，保持设备整洁。
• 长期不使用时，应断电并遮盖防尘。
• 若出现异常噪音或报警，立即停机检查，联系技术支持。
