产品概述

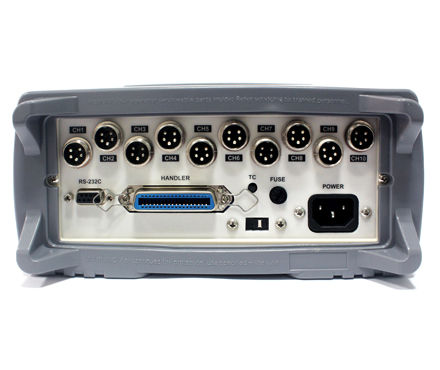

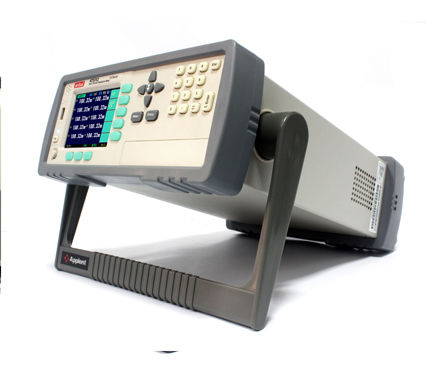

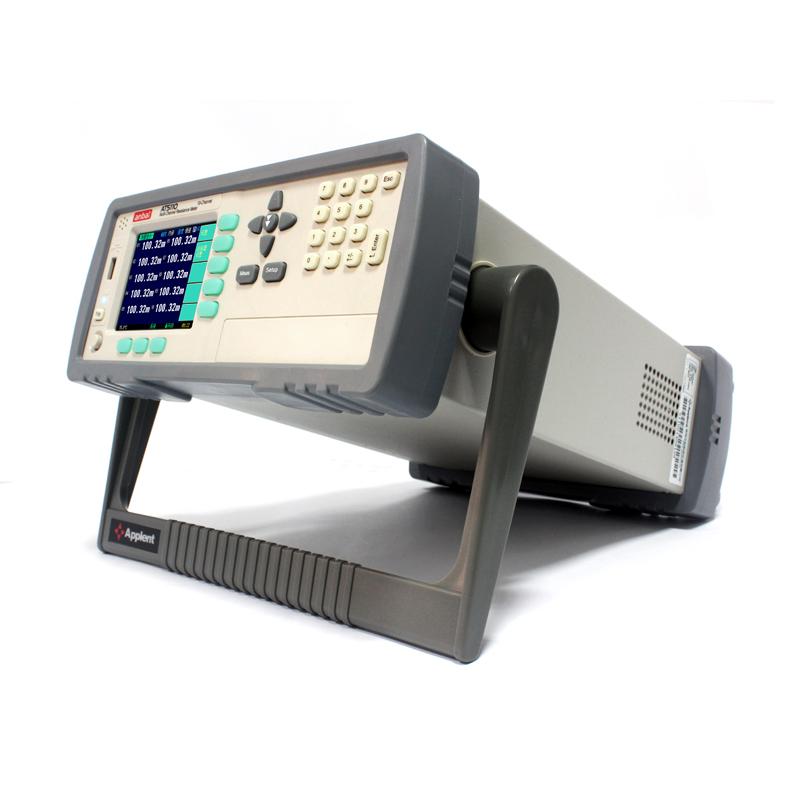

安柏AT5110直流电阻测试仪是一款高精度、宽量程、多路电阻测试仪，能够对10路电阻进行扫描测试。它采用高性能ARM微处理器控制，配备真彩3.5吋液晶屏，可同时显示10路电阻值，并支持每通道单独设置比较器。测试范围覆盖1μΩ至30KΩ，最大显示30,000数。该仪器标配温度补偿功能，并配备RS232C及HANDLER接口，适用于自动化设备，可输出GD/NG信号以提升生产自动化测试能力。
产品特色
1. 10路电阻扫描测量
2. 真彩LCD显示
3. 可设置电阻上下限
4. 具有温度补偿功能
5. 键盘锁
工作原理
该仪器通过内部信号源提供电流（<1A），采用四端屏蔽法（每路包含2个检测端和2个驱动端）进行测量，以消除引线电阻影响。在高性能ARM微处理器的控制下，实现自动或手动量程选择，并对测量结果进行高精度处理与显示。同时，其温度补偿功能可根据环境温度对电阻测量值进行修正。
应用领域
多绕组变压器直流电阻测量、线圈直流电阻测量、电机多绕组电阻测量
操作步骤
1. 连接测试端：将待测电阻正确接入相应通道的4端屏蔽测试端。
2. 设置参数：根据需要选择自动或手动量程，设置测试速度（快/慢），并可单独为每个通道设置电阻比较上下限。
3. 执行测量：通过内部触发或远程触发启动扫描测量。

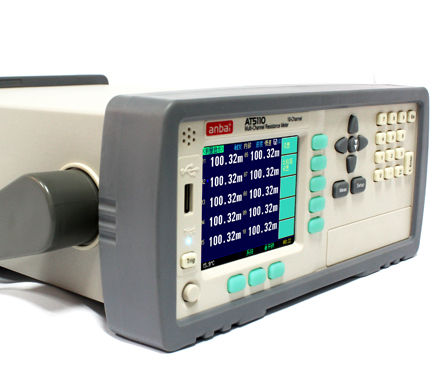

4. 查看结果：在真彩LCD屏上同时查看10路电阻的直读测量值及比较结果。
5. 数据输出：可通过RS-232C接口或HANDLER接口输出测量结果及GD/NG信号。
注意事项
• 请确保电源电压在198VAC~250VAC、频率50Hz的范围内使用。
• 进行高精度测量前，建议在全量程内执行短路清零操作以进行校正。
• 使用温度补偿功能时，请注意其测温范围为0~80℃。
• 仪器最大功耗为15VA，请勿超负荷使用。
• 注意测试端的正确连接，确保驱动端和检测端对应无误。
• 仪器重量为4kg，搬运和放置时请注意安全。
