产品概述

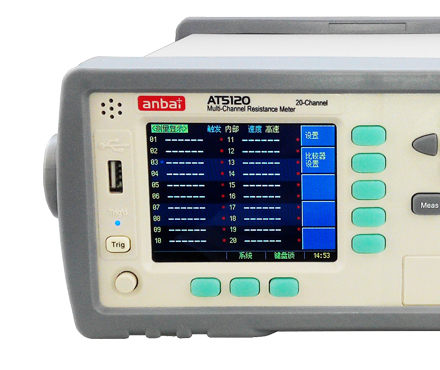

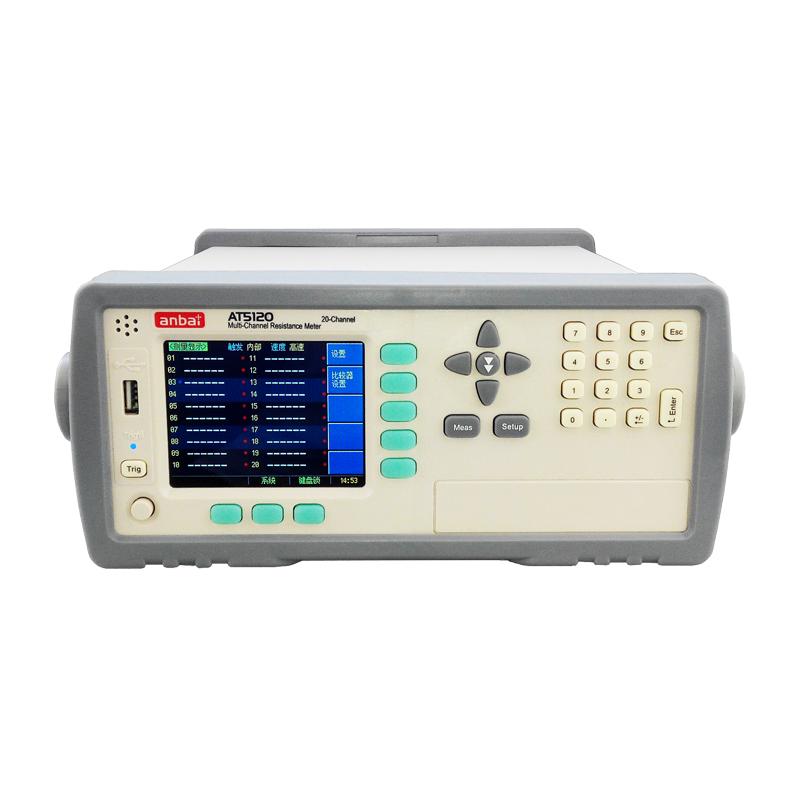

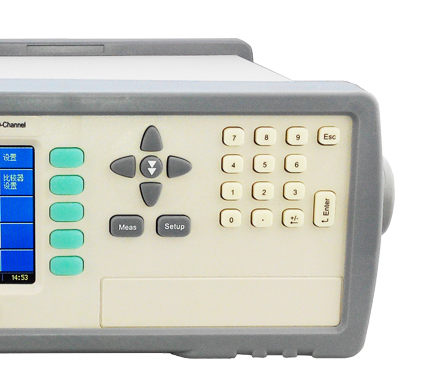

安柏AT5120直流电阻测试仪是一款高精度宽量程、多路电阻测试仪，能够对20路电阻进行扫描测试。它采用高性能ARM微处理器控制，配备真彩3.5吋液晶屏，可同时显示20路电阻值，并允许每个通道单独设置比较器。该仪器测试范围为1μΩ~30KΩ，最大显示30,000数，标配温度补偿功能，并配备RS232C及HANDLER接口，支持自动化测试。
产品特色
1. 20路电阻扫描测量
2. 真彩LCD显示
3. 可设置电阻上下限
4. 具有温度补偿功能
5. 键盘锁
工作原理
仪器采用高性能ARM微处理器进行控制，通过自动或手动量程选择，对被测物施加小于1A的测试电流，测量其直流电阻值。测试结果在真彩LCD上显示，并可通过内置比较器进行合格与否判断。仪器支持全量程内短路清零校正，并可通过温度传感器进行温度补偿，以适应不同环境下的测试要求。
应用领域
多绕组变压器直流电阻测量、线圈直流电阻测量、电机多绕组电阻测量
操作步骤
1. 连接电源（198VAC~250VAC，50Hz）。
2. 使用测试端（每路4端屏蔽，包括2个检测端和2个驱动端）连接被测物。
3. 开机，通过真彩LCD界面设置参数（如量程、测试速度、电阻上下限、温度补偿等）。
4. 选择触发方式（内部触发或远程触发）开始测试。
5. 观察LCD显示的20路电阻测量结果及比较器判断状态。
6. 可通过RS-232C接口或HANDLER接口输出GD/NG信号，用于自动化控制。
注意事项
* 请确保电源电压在198VAC~250VAC范围内，频率为50Hz。
* 连接被测物时，请确保正确使用每路的4端屏蔽测试端（2个检测端和2个驱动端）。
* 仪器具有键盘锁功能，请注意使用。
* 仪器最大功耗为15VA，请注意电源负载能力。
* 仪器重量为4kg，搬运和放置时请注意安全。
* 温度补偿功能测温范围为0~80℃，请勿在超出此范围的环境中使用该功能。
