产品概述

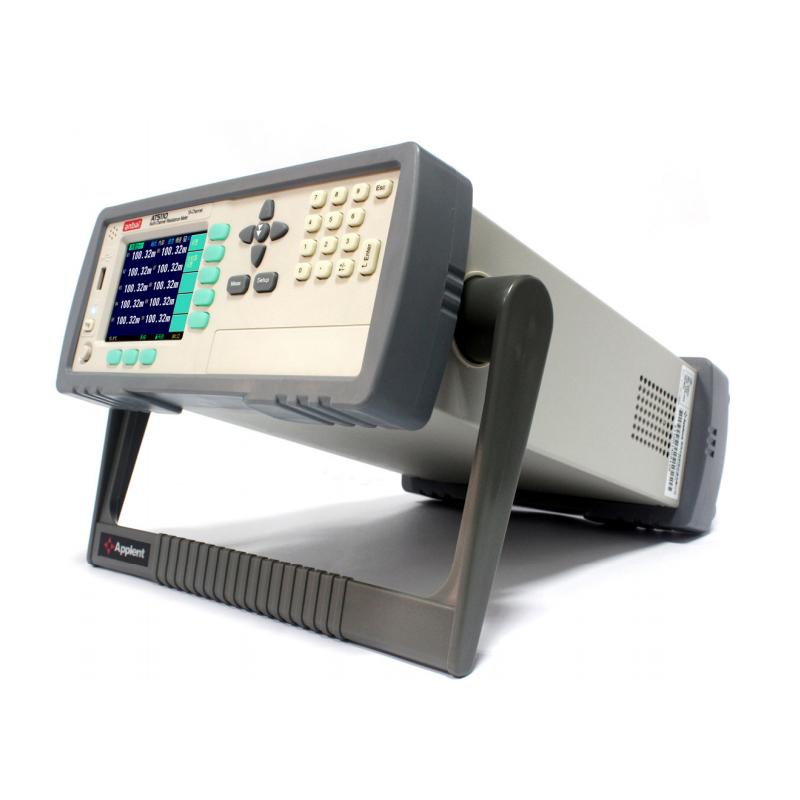

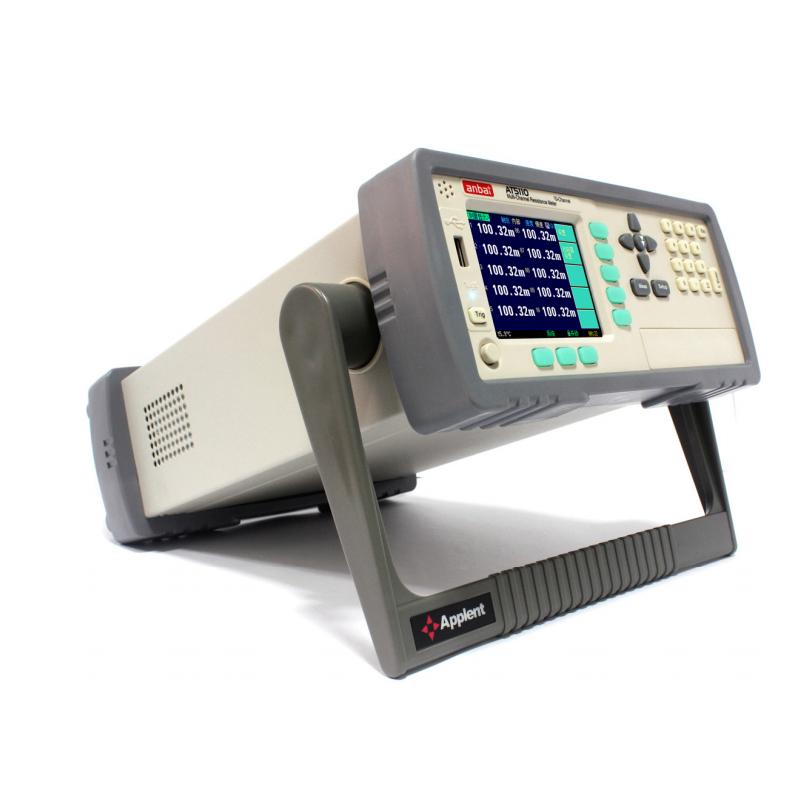

安柏AT5130直流电阻测试仪是一款高精度宽量程、多路电阻测试仪，可对30路电阻进行扫描测试。它采用高性能ARM微处理器控制，配备真彩3.5吋液晶屏，能同时显示30路电阻值，并可为每个通道单独设置比较器。该仪器测试范围为1μΩ～30KΩ，最大显示30,000数，标配温度补偿功能，并可通过RS232C及HANDLER接口输出GD/NG信号，以提升自动化测试能力。
产品特色
1. 30路电阻扫描测量
2. 真彩LCD显示
3. 可设置电阻上下限
4. 具有温度补偿功能
5. 键盘锁
工作原理
该仪器采用高性能ARM微处理器控制，通过自动或手动量程选择，对被测物施加小于1A的电流信号，并测量其两端的电压，从而计算出直流电阻值。测试速度可达30ms每通道，并具备全量程内短路清零功能以进行校正。
应用领域
多绕组变压器直流电阻测量、线圈直流电阻测量、电机多绕组电阻测量
操作步骤
1. 连接测试端：每路使用4端屏蔽连接（包括2个检测端和2个驱动端）。
2. 选择触发方式：可选择内部触发或远程触发。
3. 设置参数：可通过键盘或接口设置量程（自动/手动）、比较器上下限及温度补偿。
4. 启动测量：仪器将按设定对30路电阻进行扫描测试。
5. 读取结果：结果在真彩LCD上同时显示30路电阻值，并可通过接口输出GD/NG信号。
注意事项
● 电源要求：电压范围为198VAC~250VAC，频率为50Hz，最大功率为15VA。
● 环境温度：温度补偿功能的测温范围为0~80℃。
● 仪器尺寸与重量：外尺寸为264mm(宽)x107mm(高)x350mm(深)，重量为4kg，请注意安装空间。

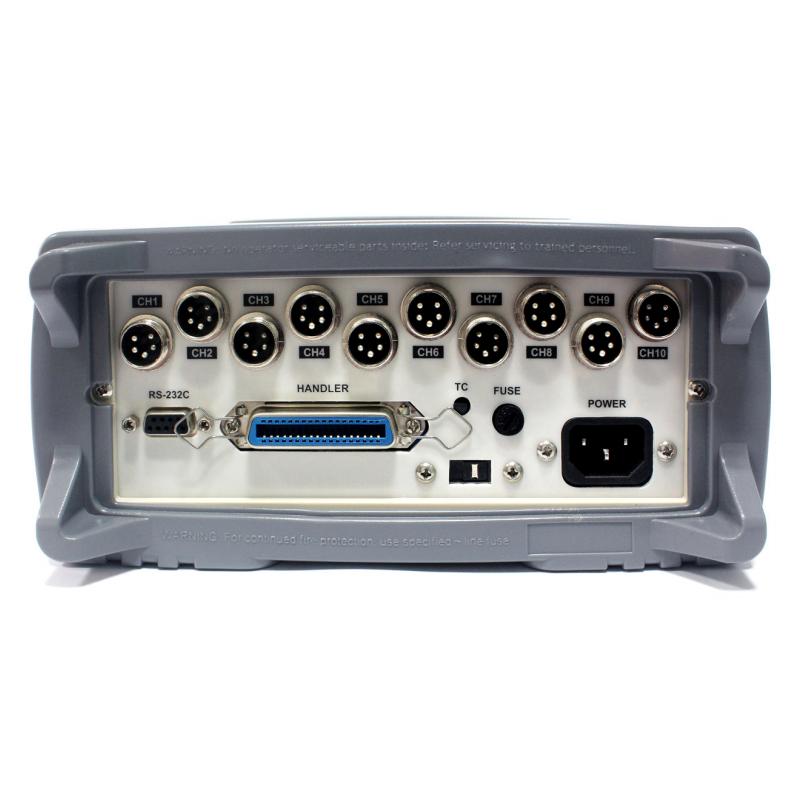

● 接口使用：标配RS-232C接口（支持SCPI指令集）和HANDLER接口（PLC接口），请按规范连接。
