产品概述

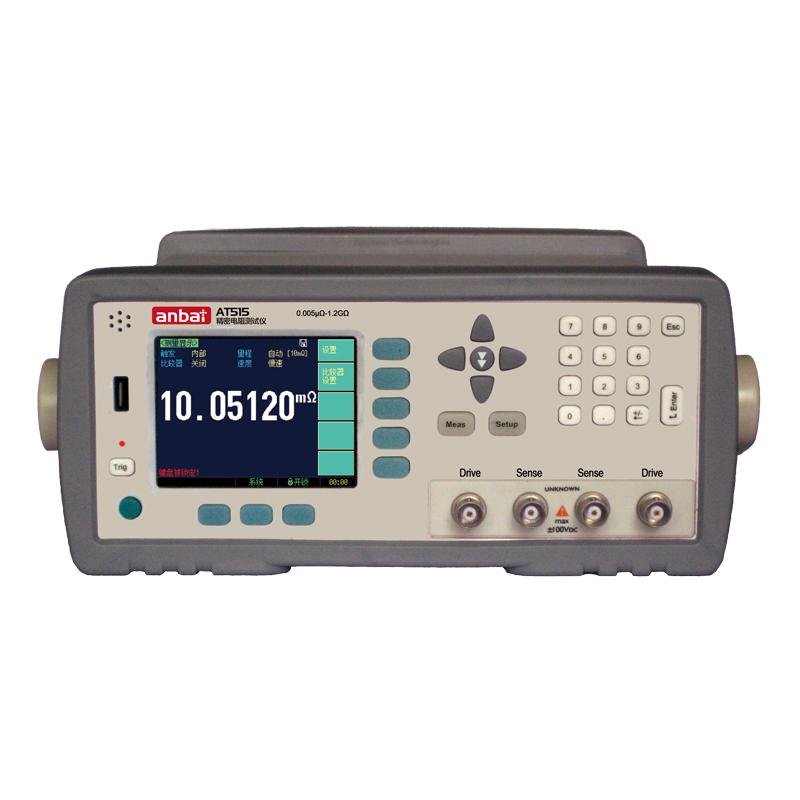

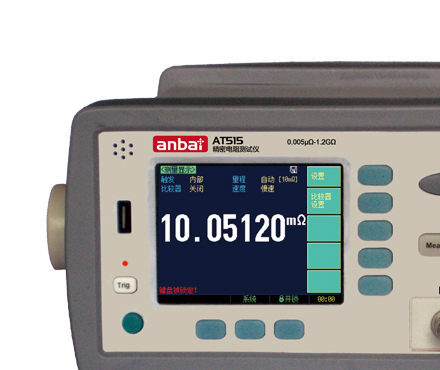

AT515精密直流电阻测试仪是一款用于测试超低或低并联电阻的微型台式仪器，采用高性能ARM微处理器控制。该仪器具有0.01%的基本准确度和0.01μΩ分辨率，测量范围覆盖0.01μΩ~1GΩ，并具备优越的反复测量精度。仪器内置温度补偿接口以减少温度误差，并配备14档比较器及多种通讯接口，适用于远程控制和数据采集。
产品特色
1. 具备温度补偿功能。
2. 支持大电流测试（开路电压<20mV）。
3. 兼容SCPI指令集，便于程控。
4. 具有优越的反复测量精度。
5. 提供键盘锁定功能。
6. 支持数据保持功能。
7. 内置比较器功能和数据输出功能。
工作原理

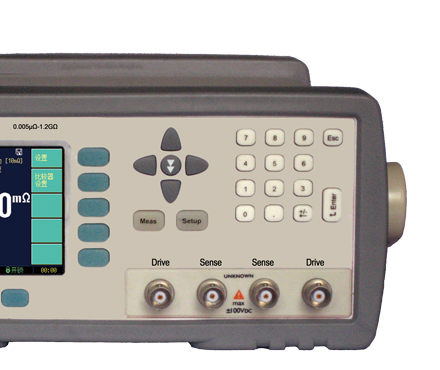

AT515直流电阻测试仪采用四端屏蔽测试法（包括2个检测端和2个驱动端及外屏蔽地端），通过向被测电阻施加精确的直流电流（范围1μA~1A），并测量其两端的电压降，依据欧姆定律计算出电阻值。仪器通过高性能ARM微处理器进行控制、量程自动/手动切换（共11量程）及数据处理，以实现高精度测量。
应用领域
测量各种高、中、低值电阻器、各种开关接触电阻、漆包线电阻、接插件接触电阻、继电器线包和触点电阻、变压器、电感器、电机、偏转线圈绕线电阻、焊点接触电阻、导线电阻、车、船、飞机的金属铆接电阻、印制版线条和孔化电阻、表征机电元件的低阻特性、金属探伤等
操作步骤
1. 连接电源（198VAC~240VAC，50Hz）并开机。
2. 使用四端测试线连接被测件（包括驱动端和检测端）。
3. 根据需要选择自动或手动量程。
4. 可选择触发方式（内部、手动、外部或远程触发）。
5. 进行全量程内短路清零操作以校正。
6. 开始测量，读取显示结果（直读、ΔABS、Δ%或分选结果）。
7. 可利用数据保持功能或通过RS-232C接口进行数据采集。
注意事项
● 请确保电源电压在198VAC~240VAC范围内。
● 使用四端屏蔽测试法以获得准确测量结果。
● 进行大电流测试时，注意开路电压低于20mV。
● 仪器最大功耗为15VA，请勿超载使用。
● 使用温度补偿功能时，需确保测温范围在0~80℃内。
● 注意仪器尺寸和重量（4kg），确保放置稳固。
