产品概述
AT516L直流电阻测试仪是一款采用高性能ARM微处理器控制和高密度SMD贴装工艺的精密测量仪器，具有0.1%的基本准确度和1μΩ~30KΩ的宽测量范围。该仪器电阻值以5位显示，最大读数达30000，适用于测量继电器接触电阻、接插件接插电阻、导线电阻、印制板线路及焊孔电阻等多种低阻值场景，并标配RS232通讯接口，便于集成到PLC系统中实现自动化操作。
产品特色
1. 采用高性能ARM微处理器控制和高密度SMD贴装工艺，确保高精度与可靠性。
2. 基本准确度高达0.1%，测量范围宽达1μΩ~30KΩ。
3. 5位显示，最大读数30000，分辨率高。

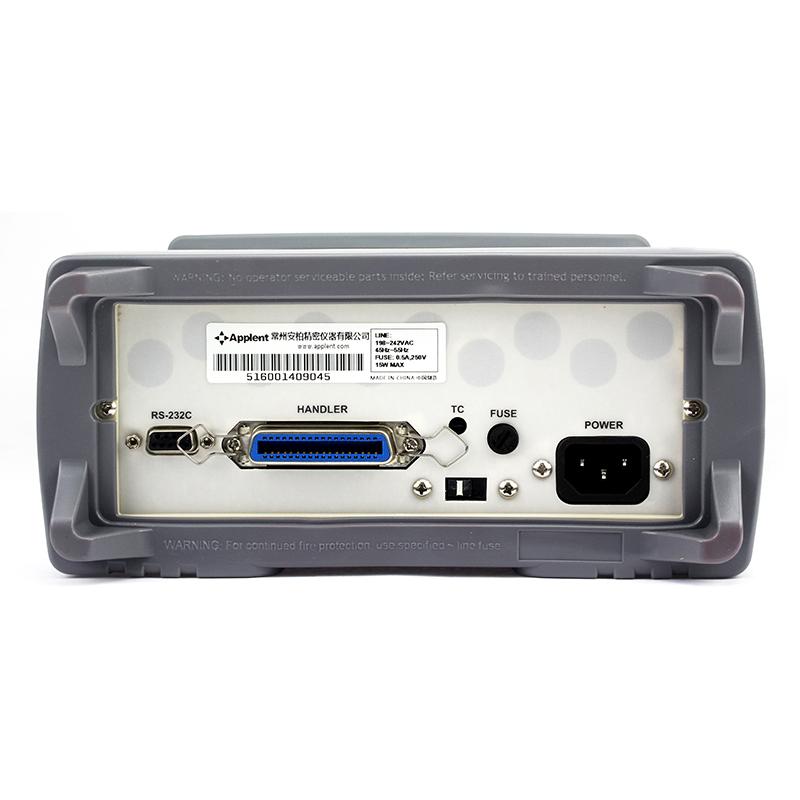

4. 标配RS232通讯接口，兼容SCPI指令集，便于远程控制和自动化集成。
5. 具备比较器分选功能和蜂鸣器报警，支持快速判断。
6. 提供键盘锁定、数据保持功能，操作便捷。
7. 支持七量程自动和手动切换，测试速度可达12次/秒。

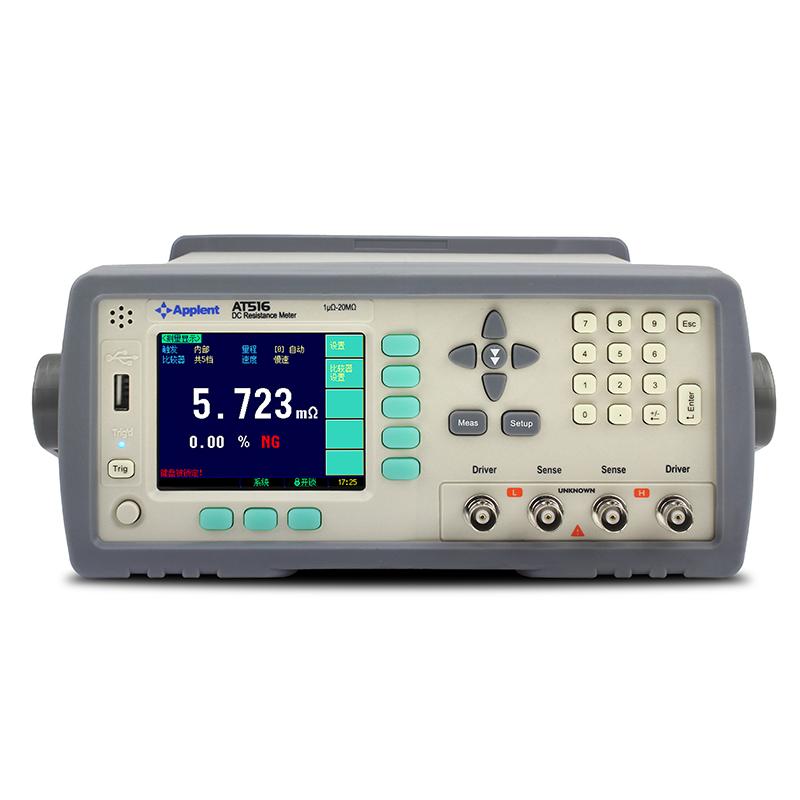

8. 配备真彩色TFT-LCD显示，支持中英文菜单。
9. 具有全量程内短路清零功能和温度补偿功能（测温范围0~80℃，准确度0.2℃）。

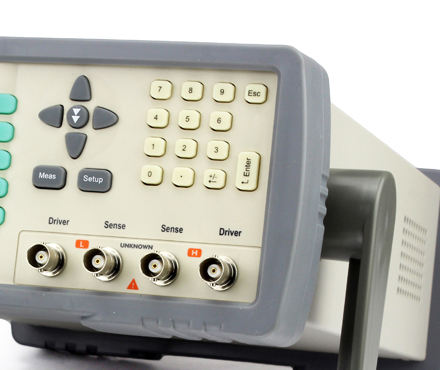

10. 采用4端屏蔽测试端（含2个检测端和2个驱动端）和外屏蔽地端，抗干扰能力强。
工作原理
AT516L直流电阻测试仪基于四线制（开尔文）测量原理，通过独立的驱动端输出恒定测试电流，并利用高精度的检测端测量被测电阻两端的电压降，再根据欧姆定律（R=U/I）精确计算出电阻值。仪器内部的高性能ARM微处理器控制整个测量过程，包括量程选择、信号处理、温度补偿和结果显示，确保了测量的准确性和稳定性。
应用领域
测量各种高、中、低值电阻器、各种开关接触电阻、漆包线电阻、接插件接触电阻、继电器线包和触点电阻、变压器、电感器、电机、偏转线圈绕线电阻、焊点接触电阻、导线电阻、车、船、飞机的金属铆接电阻、印制版线条和孔化电阻、表征机电元件的低阻特性
操作步骤
1. 连接电源（198VAC~240VAC，50Hz）并开机。
2. 使用四线制测试线，将仪器的两个驱动端和两个检测端分别连接到被测电阻上，确保连接可靠。
3. 根据需要，通过前面板按键选择自动或手动量程模式。
4. 可选择触发方式（内部、手动或远程触发）启动测量。
5. 观察真彩色TFT-LCD显示屏上的直读电阻值或分选结果。
6. 如需进行分选判断，可预先设置比较器参数，测量时仪器会根据结果通过蜂鸣器报警。
7. 测量完成后，可使用数据保持功能锁定读数，或通过RS232/USB接口将数据上传至计算机。
注意事项
● 请确保电源电压在198VAC~240VAC范围内，频率为50Hz，以避免设备损坏。
● 连接测试线时，务必区分驱动端（Force）和检测端（Sense），并确保接触良好，以获得准确测量结果。
● 仪器具有全量程短路清零功能，在更换测试线或测量前可进行清零操作，以消除引线电阻影响。
● 使用温度补偿功能时，需确保温度传感器正确连接并处于0~80℃的有效测温范围内。
● 在自动化生产线集成时，请确保远程控制指令（如SCPI）的正确发送与接收。
● 仪器重量为4kg，搬运和放置时需注意安全，防止跌落。
● 请勿在超出规定环境条件（如高温、高湿、强电磁干扰）下使用本仪器。
