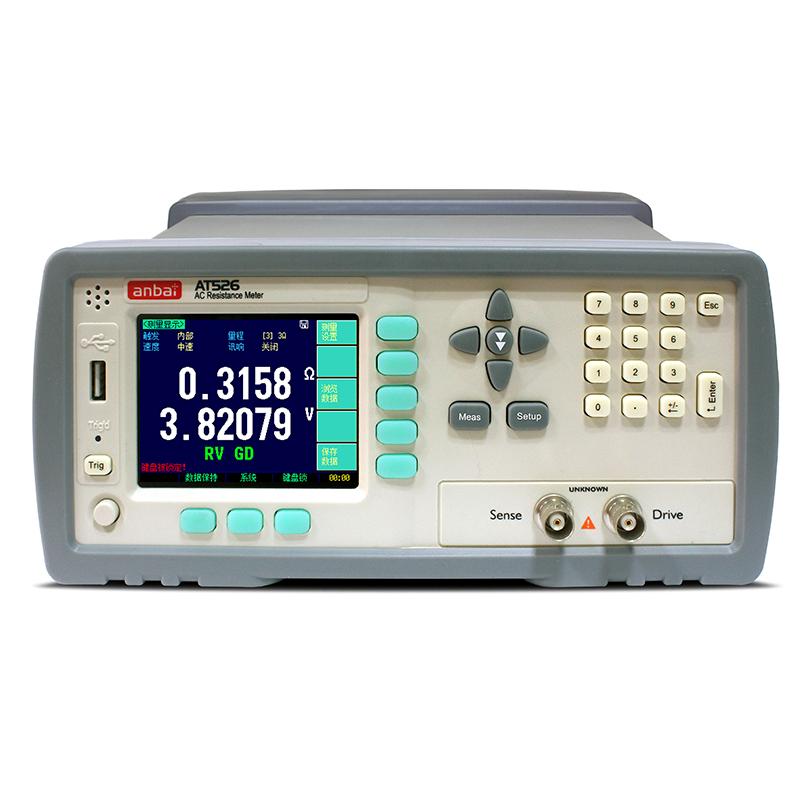

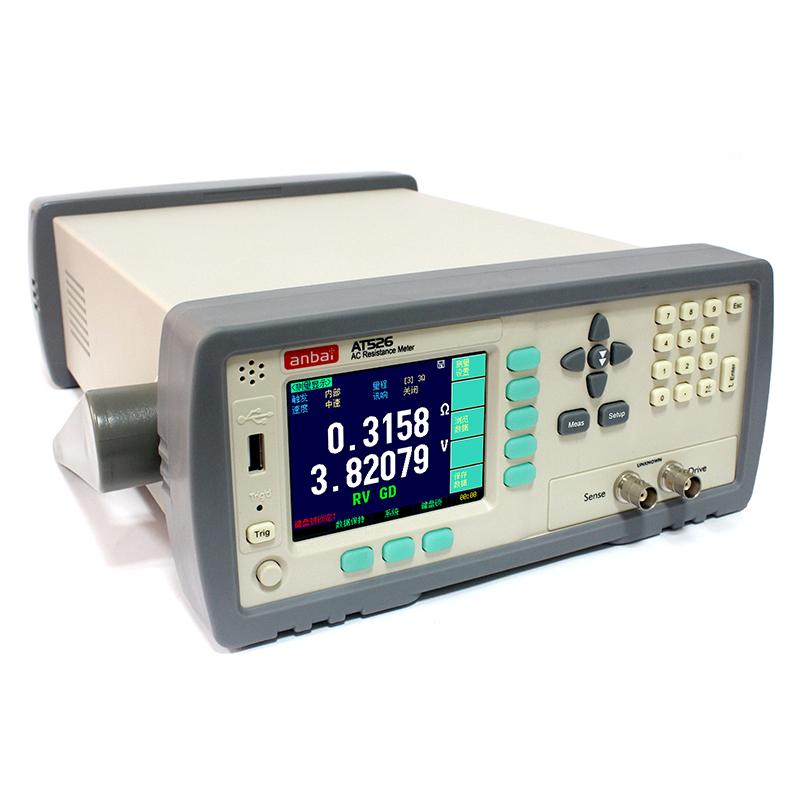

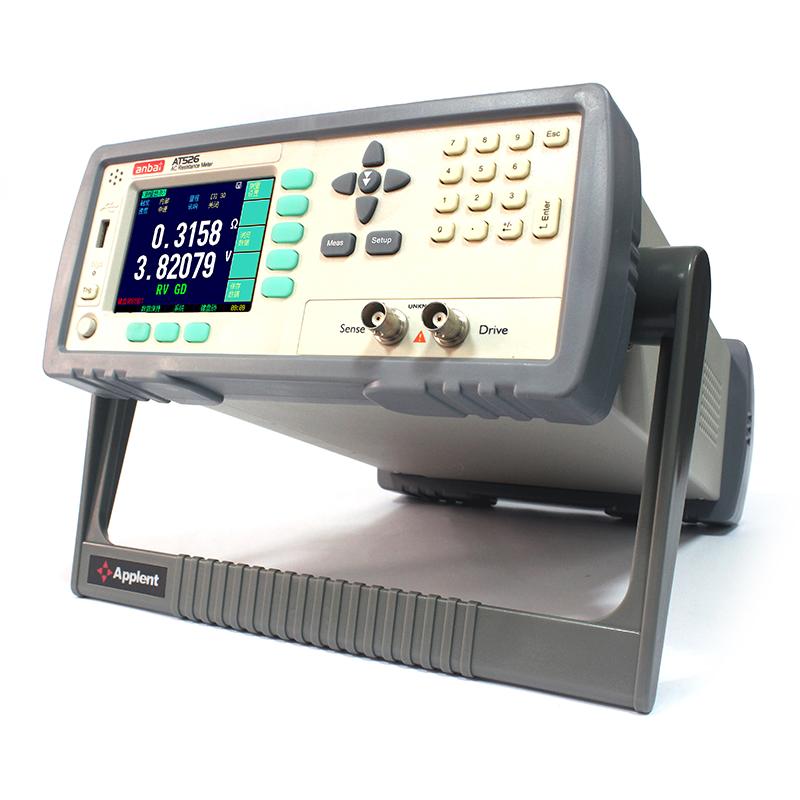

产品概述
AT526电池内阻测试仪是一款高精度、高稳定性的智能测试仪器，采用高性能ARM微处理器控制，配备真彩3.5寸液晶中英文显示。作为AT520的升级换代产品，它采用新的改进采样电路，可测量任何种类的电池，广泛应用于接触电阻、电池电压及电池内阻测试。仪器具备专业分选功能，并可配备USB接口用于远程控制和数据采集，非常适用于电池的批量生产。
产品特色
1. 采用矢量法测量，多种参数同时测量
2. 具备比较器（分选）功能
3. 支持测试线损坏侦测
4. 兼容SCPI指令集
5. 采用新的改进的采样电路
6. 真彩TFT-LCD显示，支持键盘锁和数据保持功能
7. 具备内部闪存和U盘数据记录功能
8. 提供多种触发方式（内部、手动、外部及远程触发）

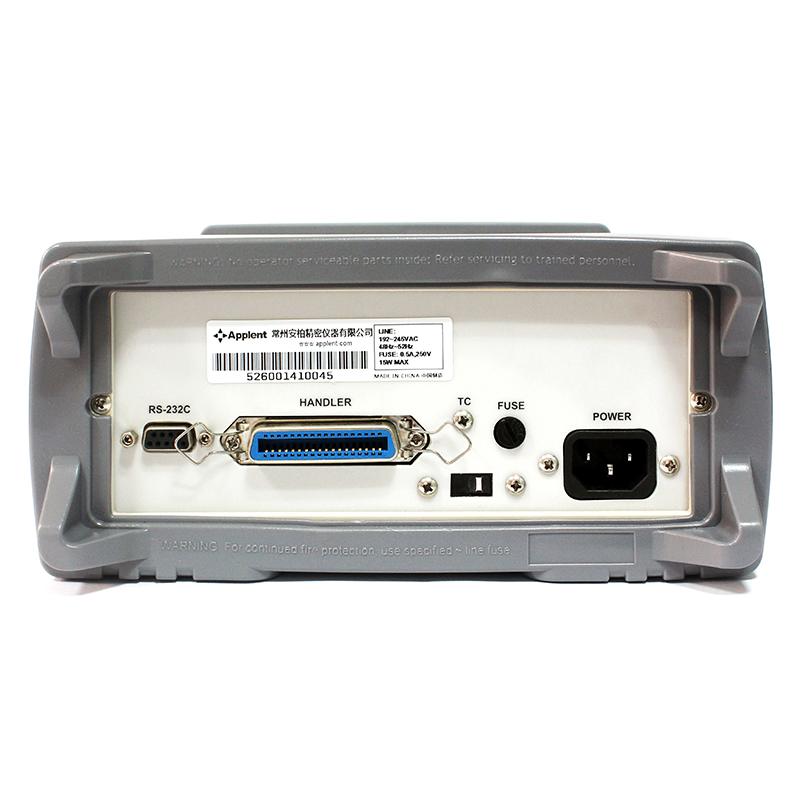

9. 标配RS-232C接口、USB接口及Handler接口（PLC接口）
工作原理
AT526电池内阻测试仪采用矢量法进行测量，通过交流1kHz信号源对被测对象施加测试信号，同时测量交流电阻和直流电压等多种参数。仪器具备七量程自动和手动功能，并可通过全量程内短路清零进行校正，以实现高精度的测量。
应用领域
各种接触电阻的测试、碱性电池、铅蓄电池、锂电池的劣化情况测定及寿命评估、UPS在线检测、蓄电池出厂检验、超级电容等效电阻（ESR）测量
操作步骤

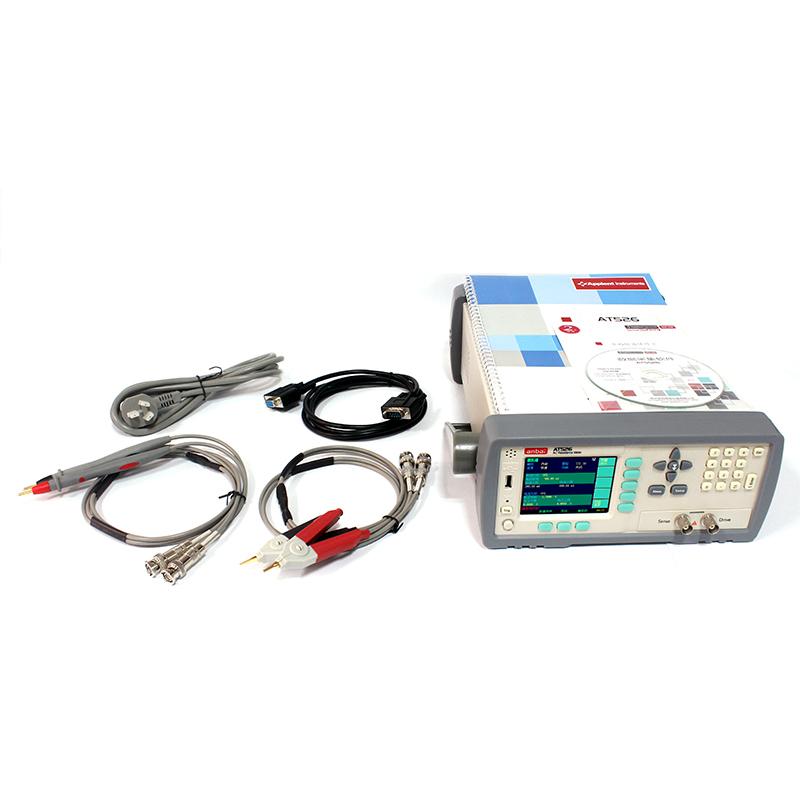

1. 连接测试线至仪器及被测电池或电阻。
2. 开启仪器电源。
3. 根据需要选择自动或手动量程。
4. 选择触发方式（内部、手动、外部或远程）。
5. 执行测量，仪器将显示交流电阻和直流电压等读数。
6. 可利用比较器功能进行分选，并根据分选结果（RHI/RNG/RLO或VHI/VNG/VLO）执行相应操作。
7. 可通过标配接口（如USB、RS-232C）进行数据采集或远程控制。
注意事项
• 请确保使用正确的电源电压（110VAC/240VAC）和频率（50Hz）。
• 连接测试线时，请注意仪器支持的测试线损坏侦测功能。
• 进行测量前，可利用仪器的全量程内短路清零功能进行校正。
• 使用比较器分选功能时，请注意设置正确的绝对值公差（±TOL）或百分比公差（TOL）。
• 仪器具备键盘锁功能，使用时请注意。
• 注意仪器的尺寸和重量，确保放置稳定。
• 进行远程控制或数据采集时，请确保接口连接正确。
