产品概述

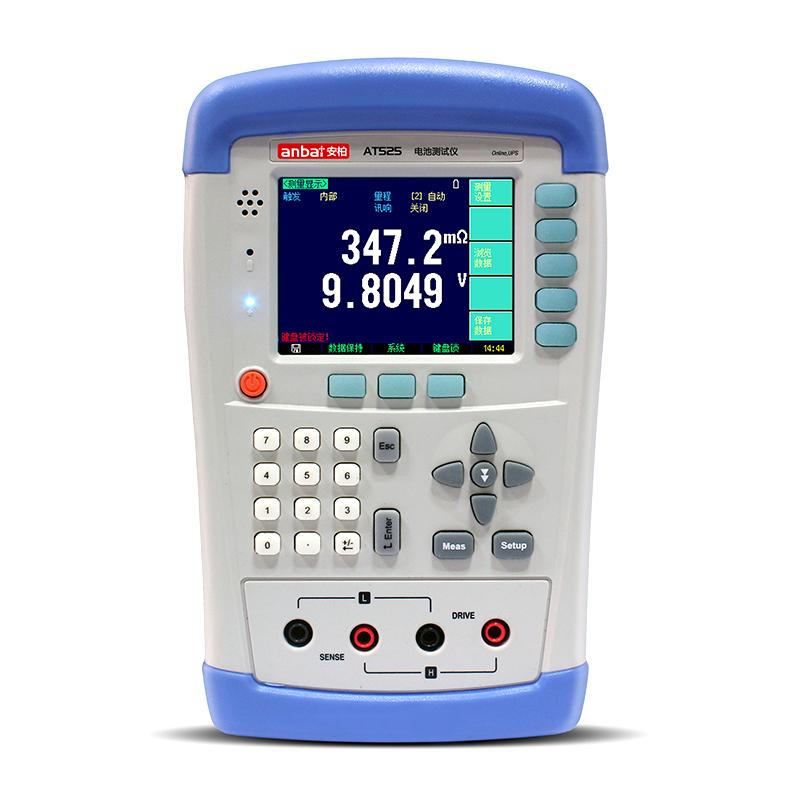

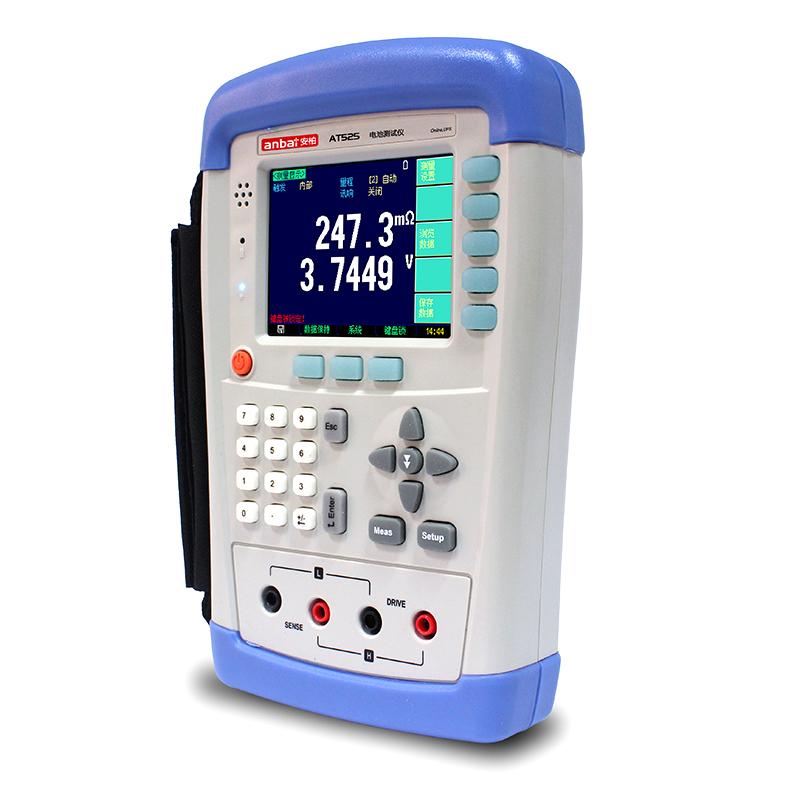

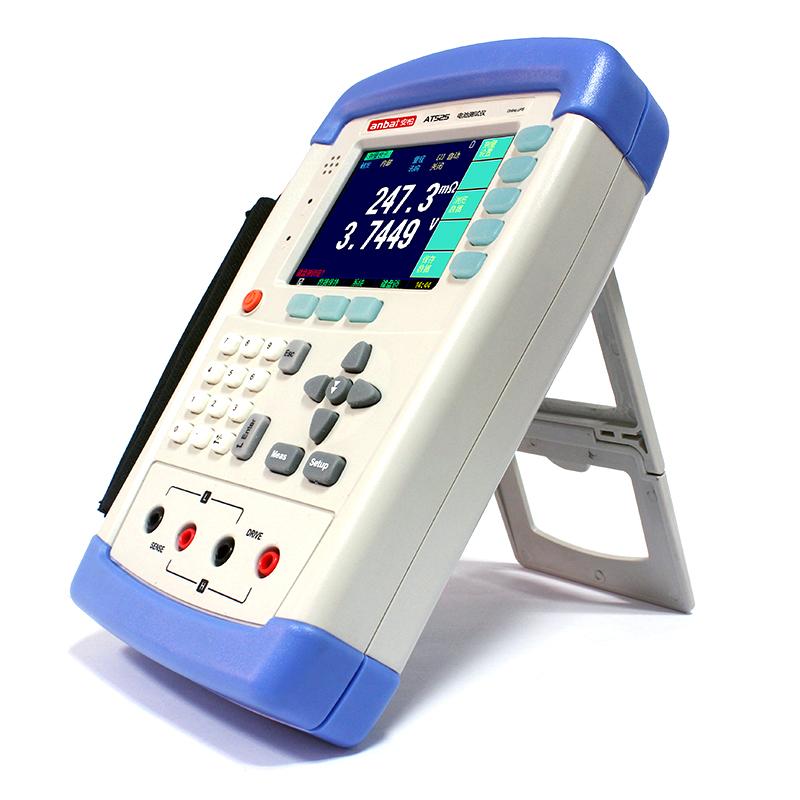

安柏AT525蓄电池内阻测试仪是一款采用高性能32位ARM微处理器控制的全自动实时检测微型手持式仪器。它可在线测量电池内阻和电压，内置大容量锂电池实现超长待机，兼备手持表的便携性与台式仪器的优越性能。仪器配备500组数据存储和USB接口，适用于各类电池的流水线检查。
产品特色
1. 采用清新炫丽的双色铸塑外壳。
2. 支持电池及外接电源两种供电方式。
3. 采用四端测试法。
4. 支持中、英文界面切换。
5. 可存储500组测量数据。
6. 具备背光灯调节功能。
7. 支持自动关机设置。
8. 最大功耗≤5W，超长持续工作时间≥8h。
9. 配备3.5英寸真彩16M色TFT-LCD显示屏。
10. 具备键盘锁、数据保持功能。
工作原理
仪器的电阻测量采用矢量测试原理，电压测量采用差分测试原理，因而能准确测出开路电压。仪器拥有专业分选功能，内建分选记录，支持GD/NG分选结果显示和分选讯响设置，可应用于UPS在线电池测量自动分选系统，完成全自动流水线测试。
应用领域
测量各种低压电池、蓄电池、锂电池、手机电池、接触电阻、电池内部电阻、电池电压、UPS在线测量
操作步骤
1. 根据测量需求选择测试模式（如电阻、电压或组合比较）。
2. 将仪器的4端测试线（包括2个检测端和2个驱动端）连接到被测电池。
3. 选择触发方式（内部触发、手动触发或远程触发）。
4. 读取显示屏上的测量结果（电阻和/或电压）。
5. 如需保存数据，可一键保存至仪器内置的500组存储空间中。

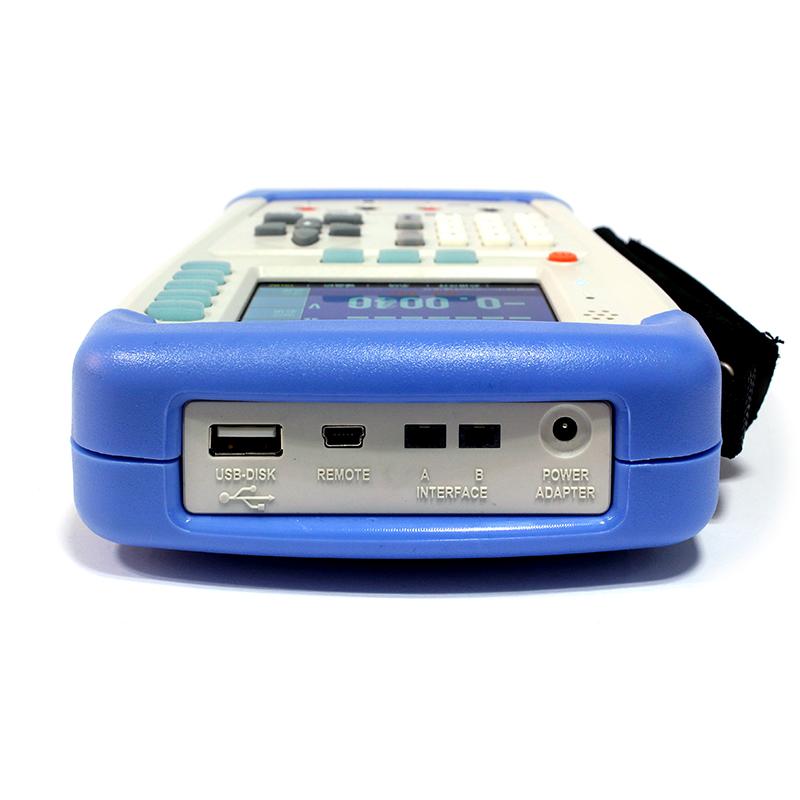

6. 可通过USB接口连接电脑，进行远程控制或数据采集与分析。
注意事项
• 使用前请确保仪器电量充足或正确连接外接电源适配器。
• 连接测试线时，请确保4端（2个检测端和2个驱动端）及外屏蔽地端正确、可靠连接。
• 仪器信号源开路电压<30mV，测试电流<15mA，旨在减少对被测电池的伤害，但仍需在安全规范下操作。
• 进行全量程内短路清零校正，以确保测量准确性。
• 注意仪器的测量范围：电阻为0.001mΩ~3.3000Ω，电压为0.0001V~60.000V，请勿超量程使用。

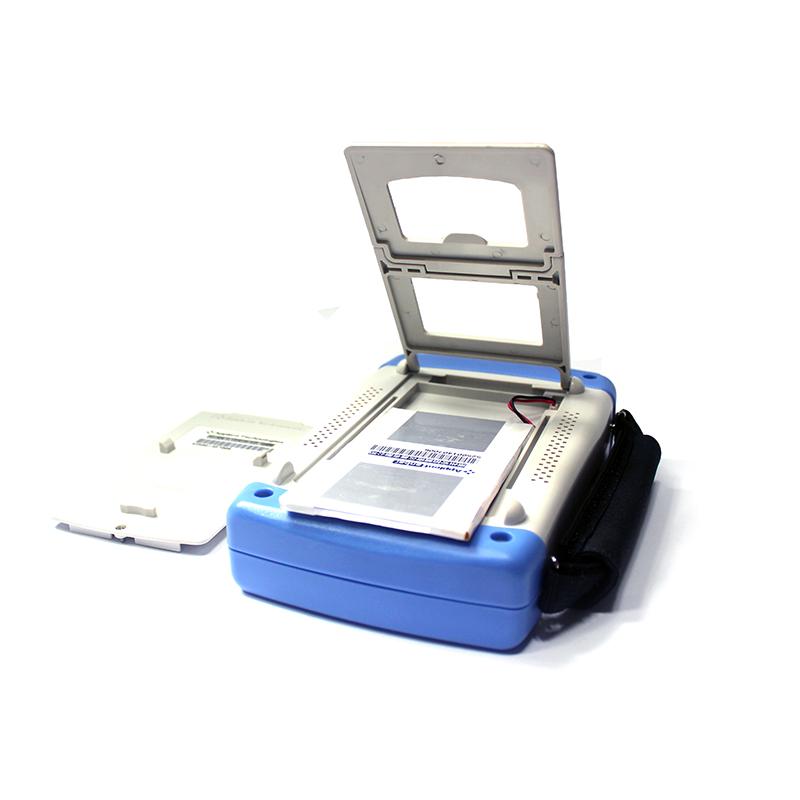

• 电池充电时，单次持续充电时间最大为300分钟。
• 长期不使用时，建议定期为内置锂电池充电以维持电池健康。
