产品概述

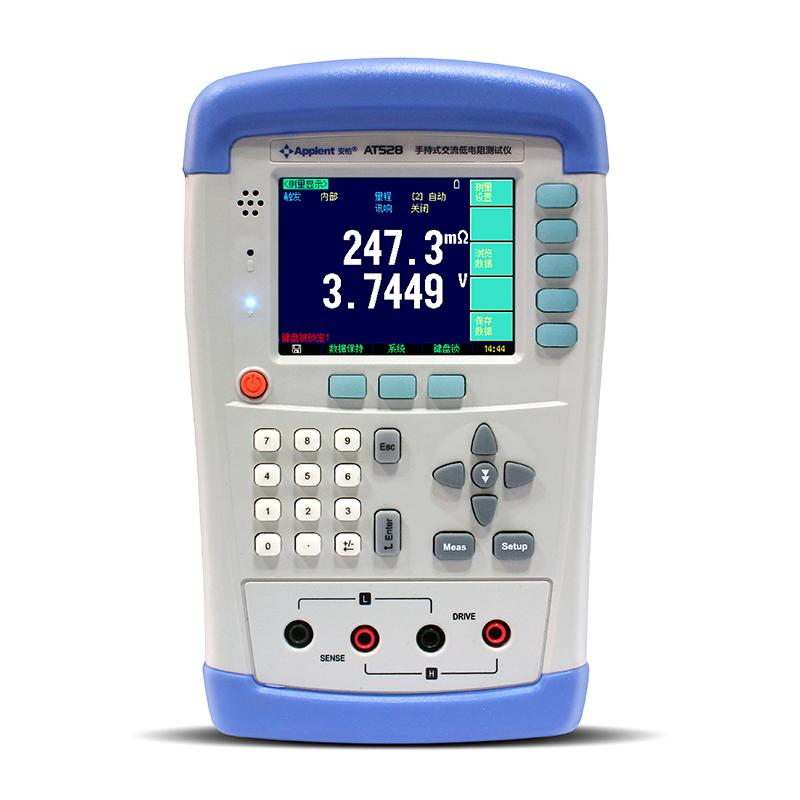

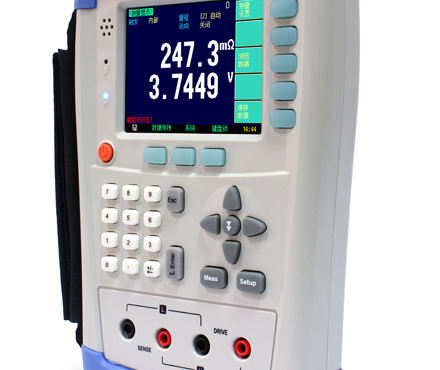

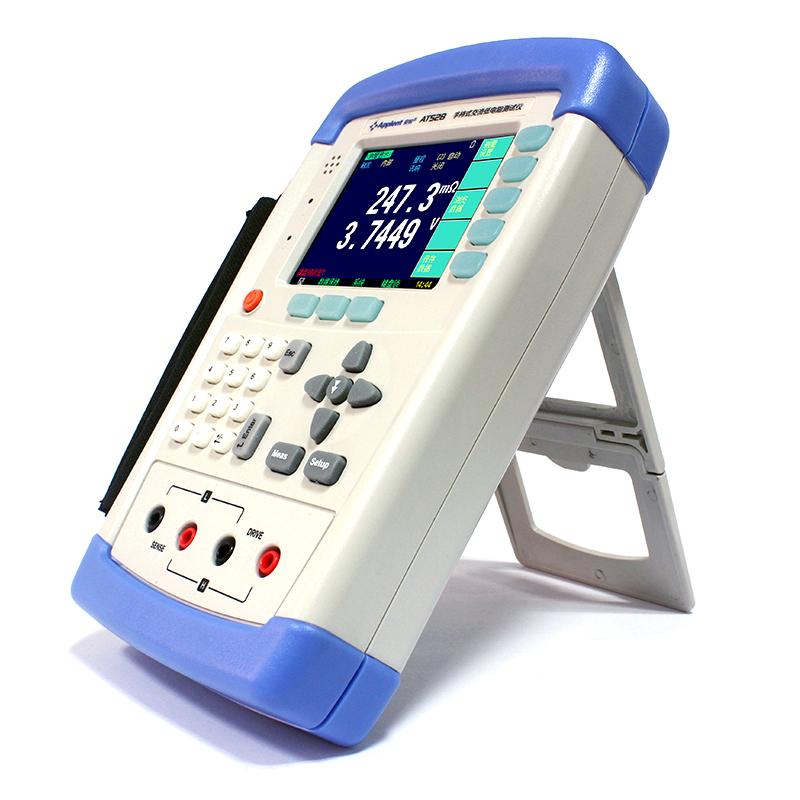

AT528L是一款由安柏品牌推出的手持式交流电阻测试仪,专为电池测试设计。它采用高性能32位ARM微处理器控制,内置大容量锂电池实现超长待机,配备3.5英寸真彩液晶屏。该仪器通过测量电池的电压和内阻来快速判断电池的劣化情况,测试范围覆盖0.1mΩ~200.0Ω的电阻和0~50V直流电压,兼具手持设备的便携性与台式仪器的优越性能,适用于电池流水线检查和UPS电池劣化评估。
产品特色
1. 采用清新炫丽的双色铸塑外壳。
2. 支持电池及外接电源两种供电方式。
3. 采用四端测试法,测量更准确。
4. 支持中、英文语言切换。
5. 具备背光灯调节功能。
6. 可设置自动关机。
7. 最大功耗≤5W,功耗较低。
8. 超长持续工作时间≥8小时。

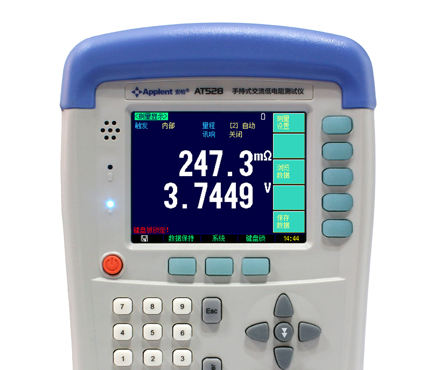

9. 配备3.5英寸真彩16M色TFT-LCD显示屏。
10. 具备键盘锁、数据保持功能。
11. 兼容SCPI指令集,便于系统集成。
12. 内置Mini-USB接口(虚拟串口)、充电接口和U盘接口。
13. 一键保存最多500组测量数据。
工作原理
AT528L交流电阻测试仪的电阻测量采用矢量测试原理,电压测量采用差分测试原理,因而能准确测出开路电压。仪器通过施加1kHz的交流测试信号(开路电压<30mV,测试电流<15mA),以四端法测量电池的内部电阻和直流电压,从而评估电池的劣化状态。
应用领域
测量各种低压电池、蓄电池、锂电池、手机电池、接触电阻、电池内部电阻、电池电压、UPS蓄电池检测
操作步骤
1. 根据测量需求连接四端测试线(包括2个检测端和2个驱动端)。
2. 开机,根据需要设置语言、背光、自动关机等参数。
3. 选择测量模式(电阻、电压或组合比较)。
4. 选择触发方式(内部触发、手动触发或远程触发)。
5. 进行测量,仪器将以约2次/秒的速度显示结果。
6. 可利用比较器功能进行GD/NG分选,并设置分选讯响。
7. 测量数据可一键保存(最多500组)。
8. 通过USB接口可进行远程控制或数据采集分析。
注意事项

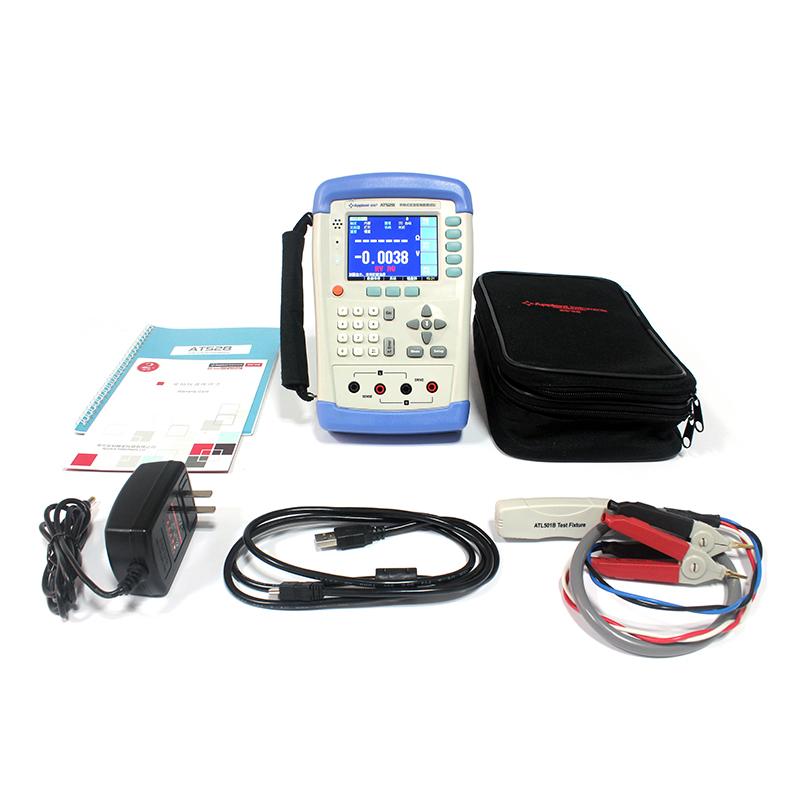

● 请使用仪器标配的电源适配器(输入:100-240V~50/60Hz 0.35A,输出:9V 1A DC)进行充电。
● 仪器内置8.4V,2200mAh锂电池,单次持续充电时间最大为300分钟。
● 仪器重量为650g,尺寸为130.23mm(宽)x210.76mm(高)x37.88mm(深),请注意手持操作时的舒适度。
● 测试时请确保四端测试线连接正确,以获得准确测量结果。
● 仪器具备全量程内短路清零功能,可在测量前进行校准操作。
● 请勿在超出规定测量范围(电阻:0.1mΩ~200.0Ω,电压:0~50V)的条件下使用。
● 仪器测试信号开路电压<30mV,测试电流<15mA,旨在减少对被测电池的伤害,但仍需遵循安全操作规范。
