产品概述
安柏AT4610多路温度测试仪是一款采用高性能ARM微处理器及FPGA控制的微型台式仪器，具备实时高速数据采集能力。它配备7英寸高亮度真彩液晶触摸屏，运行安柏第7版ATOS操作系统，操作直观智能。该仪器支持多通道混合信号测试，包括温度、直流电压和电阻，并兼容多种热电偶和热电阻传感器。其设计采用高压隔离电路，允许在带电环境下安全使用，同时内置大容量数据缓冲器，并配备多种数据接口和通讯功能，适用于广泛的工业测试与数据采集场景。
产品特色

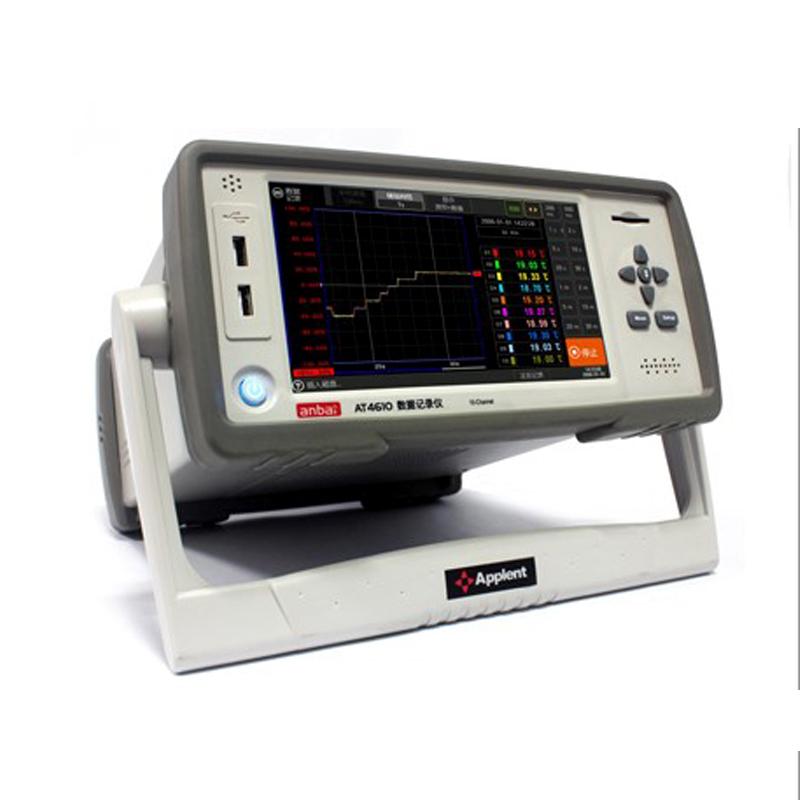

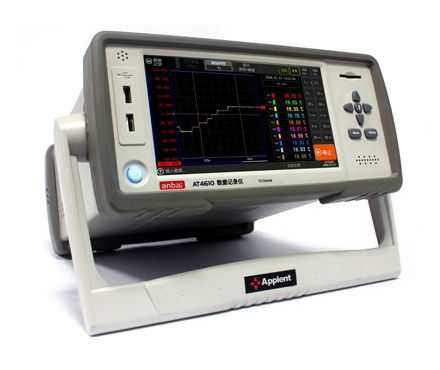

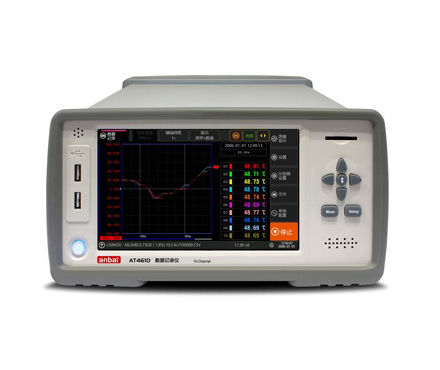

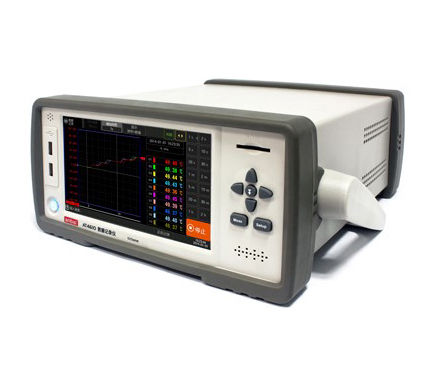

1. 采用7英寸触摸大屏显示，支持三种显示字体，全触控配合辅助功能键操作。
2. 采用实时FPGA电路实现高速采样，单通道采样速率<1ms，10通道测试仅需10ms。
3. 支持冷端补偿及温度、直流电压、电阻等多信号混合采样。
4. 采用高压隔离电路，主控与接口单元可承受300VAC，通道间最大可承受300VDC电压。

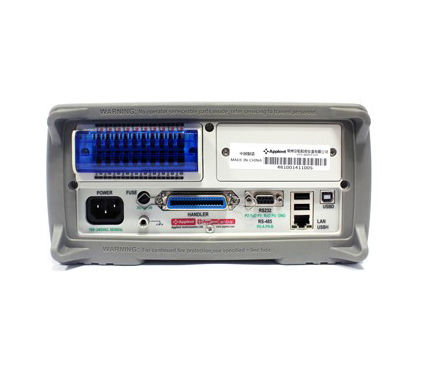

5. 标配多个USB2.0主机接口、SD卡接口，支持大容量外部存储。
6. 标配RS232C接口、USB接口、LAN接口，支持远程控制和数据采集。
7. 内置80MB大容量数据缓冲器，可实时记录数据。
8. 具备断偶自动侦测功能。
9. 具有比较器功能，可输出不合格信号，并可选配Handler(PLC)接口。
10. 标配AT46数据采集软件，并兼容SCPI指令集，便于远程控制。
工作原理
AT4610多路温度测试仪通过高性能ARM微处理器及FPGA控制的实时高速数据采集电路进行工作。FPGA电路突破了采样速率限制，配合高精度模拟电路，实现对多通道输入信号（如热电偶、热电阻的电压或电阻信号）的高速、高精度采集与转换。仪器内部进行冷端补偿和信号处理，将物理量转换为数字量，并通过液晶屏实时显示测量数据和曲线。数据可存储于内部缓冲器或通过外部接口传输至计算机或存储设备。
应用领域
家电、电机、电热器具、温控器、变压器、烘箱、热保护器、电源、照明、电力、LED等行业制造与质检、燃料电池、电动车电池、锂电池组、铅酸电池组的研发与维护、LED及相关电路研发、汽车及其零件评估与测试、自动化设备日常维护、厂区监测、功率器件等电子元件测量
符合标准
兼容SCPI(Standard Command for Programmable Instrument 可程控仪器标准命令集)
操作步骤
1. 连接电源（85VAC~260VAC）并开机。
2. 通过触摸屏或辅助功能键进入操作界面，选择测试通道和传感器类型（如K型热电偶、PT100等）。
3. 连接待测传感器或信号源至相应通道。
4. 根据需要设置采样参数（如采样速率）、比较器报警阈值等。
5. 启动测试，仪器将实时显示测量数据和曲线。
6. 测试数据可自动存入内部缓冲器，或通过USB接口、SD卡接口保存至外部存储设备。
7. 可通过RS232C、USB、LAN等接口连接计算机，使用标配软件进行远程控制、数据采集与分析。
8. 测试完成后，可查看历史数据或导出数据进行处理。
注意事项
• 请确保电源电压在85VAC~260VAC范围内，频率为50Hz/60Hz。
• 在带电测试场合，请注意仪器通道间及对地最大可承受电压为300VDC/300VAC，勿超限使用。
• 连接传感器时，请确认传感器类型与仪器设置匹配，以确保测量准确性。
• 使用热电偶时，仪器具备冷端补偿功能，但仍需注意环境温度对冷端的影响。
• 仪器具备断偶检测功能，但日常仍需检查传感器连接是否可靠。
• 当使用比较器功能并连接Handler接口驱动外部继电器时，请确保负载在继电器驱动能力范围内。
• 存储数据至U盘或SD卡时，请使用仪器支持的格式，并确保存储设备容量充足。
• 进行远程通讯时，请确保计算机与仪器的接口连接正确，并安装或配置好相应的通讯软件及驱动。
• 仪器重量为5kg，尺寸为290*130*360mm，请放置在平稳、通风的台面上使用。
• 清洁仪器时，请使用干燥软布，避免使用化学溶剂或让液体进入仪器内部。
