产品概述
AT188是一款高精度、高稳定、快速的五位半(5 1/2)数字多用表,采用高性能ARM微处理器控制,TFT彩色液晶屏显示。它具有0.01%的直流电压基本精度以及0.03%的基本电阻精度,配置Mini-USB(虚拟串口)接口,通过计算机软件可实现数据采集、分析和打印。
产品特色
1. 3.5吋TFT彩色液晶屏,支持中英文显示。
2. 具备电压、电流、电阻、导通及二极管测量功能。
3. 内置比较器,可进行HI、IN、LO状态判断并设置讯响。
4. 提供快速、中速、慢速三档测试速度选择。

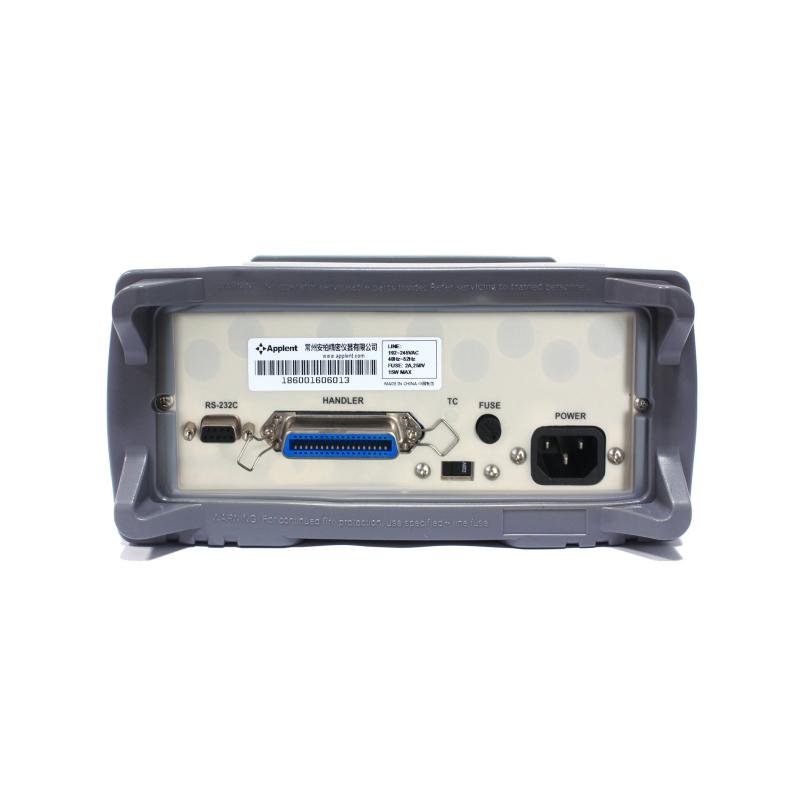

5. 配置RS-232通讯接口,便于数据传输与系统集成。
工作原理
该数字万用表采用高性能ARM微处理器进行控制,通过内部精密电路对输入的电压、电流或电阻信号进行采样、转换和处理,最终将测量结果以高精度数值形式在TFT彩色液晶屏上显示。
操作步骤
1. 连接电源(输入:192-242V~50/60Hz)。
2. 通过前面板选择所需的测量功能(如电压、电流、电阻等)。
3. 将测试表笔连接到被测电路或元件。
4. 观察TFT彩屏上的测量结果。
5. 可选:通过RS-232接口连接计算机,使用配套软件进行数据采集与分析。
注意事项
● 请确保电源电压在192-242V~50/60Hz范围内。
● 注意保险丝规格为250V 1A慢熔型。
● 使用前请确认测量功能选择正确,避免误测。
● 仪器重量为3kg,搬运时请注意。
● 外形尺寸为216(宽)x88(高)x300(深)mm,请预留足够操作空间。
