产品概述

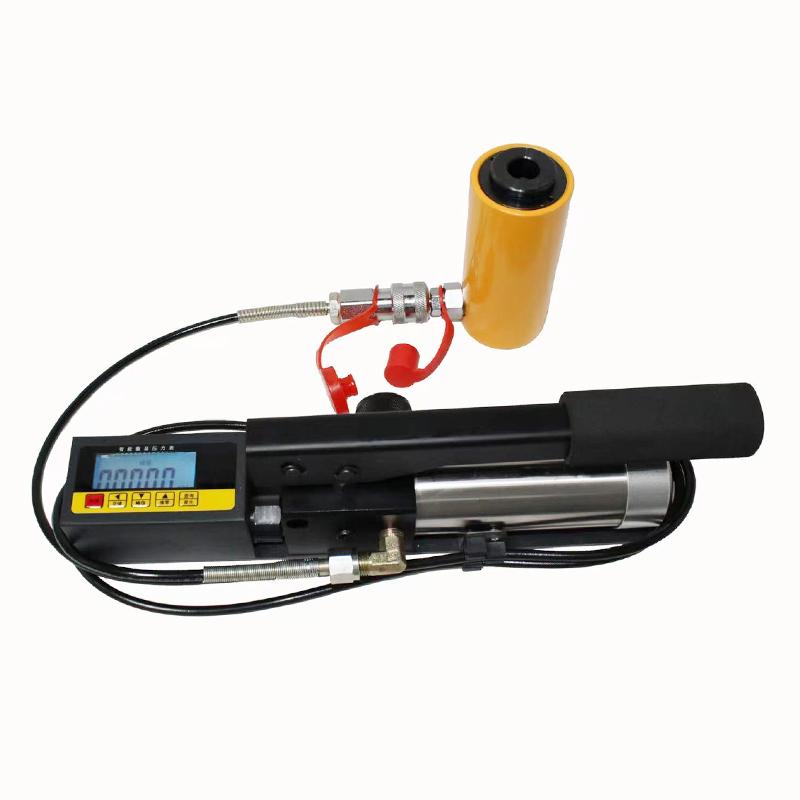

柯速KS-V4微型锚杆拉拔仪是一款由手动泵、中空液压缸、数显压力表、高压胶管、锚具、拉杆、转换接头和便携箱组成的检测仪器。其液压缸采用中空自复位、数显一体式设计，可直接读取力值（KN），具备峰值保持、存储、清零、查询和自动关机功能，技术先进，操作简便，质保一年，特别适合试验室和现场使用。
产品特色
1. 液压缸采用中空自复位、数显一体式设计。
2. 可直接读取力值（KN），无需换算。
3. 数显压力表具备峰值保持、存储、清零、查询和自动关机功能。
4. 技术先进，操作简单。
5. 提供一年质保，终身维护。
6. 结构紧凑，便于携带。
工作原理
微型拉拔仪通过手动泵提供液压动力，驱动中空液压缸的活塞产生拉力。该拉力通过拉杆和锚具传递到被测锚固件上。数显压力表实时监测并显示液压系统的压力，并根据预设的换算关系直接显示为拉力值（KN），从而实现对锚固件抗拔力的检测。
应用领域
检测各种锚杆、钢筋（植筋）、膨胀螺栓、化学锚栓等锚固件的抗拔力、玻璃幕墙的现场抗拔力检测（试验）
符合标准
GB 50367-2013《混凝土结构加固设计规范》、GB 50330-2013《建筑边坡工程技术规范》、JGJ 120-2012《建筑基坑支护技术规程》、CECS 22：2005《岩土锚杆（索）技术规程》、GB 50007-2011《建筑地基基础设计规范》、JGJ 145-2013《混凝土结构后锚固技术规程》、GB 50550-2010《建筑结构加固工程施工质量验收规范》、GB 50203-2011《砌体结构工程施工质量验收规范》
操作步骤
1. 将拉杆、转换接头与被测锚固件连接。
2. 将液压缸、手动泵通过带快速接头的高压胶管连接。
3. 打开数显压力表电源。
4. 操作手动泵，对锚固件施加拉力。
5. 通过数显压力表观察并记录拉力值（KN）。
6. 测试完成后，泄压并拆卸连接部件。
7. 可将数据存储或查询，使用完毕后关闭电源。
注意事项
• 使用前请检查各部件连接是否牢固可靠。
• 请勿超过液压缸最大拔出力（40kN）和泵最大工作压力（50Mpa）。
• 确保压力表电量充足，以保证测量精度。
• 测试过程中，人员应避开可能的危险区域。
• 定期对仪器进行维护和校准。
• 请按照相关标准规范进行操作和结果判定。
