产品概述

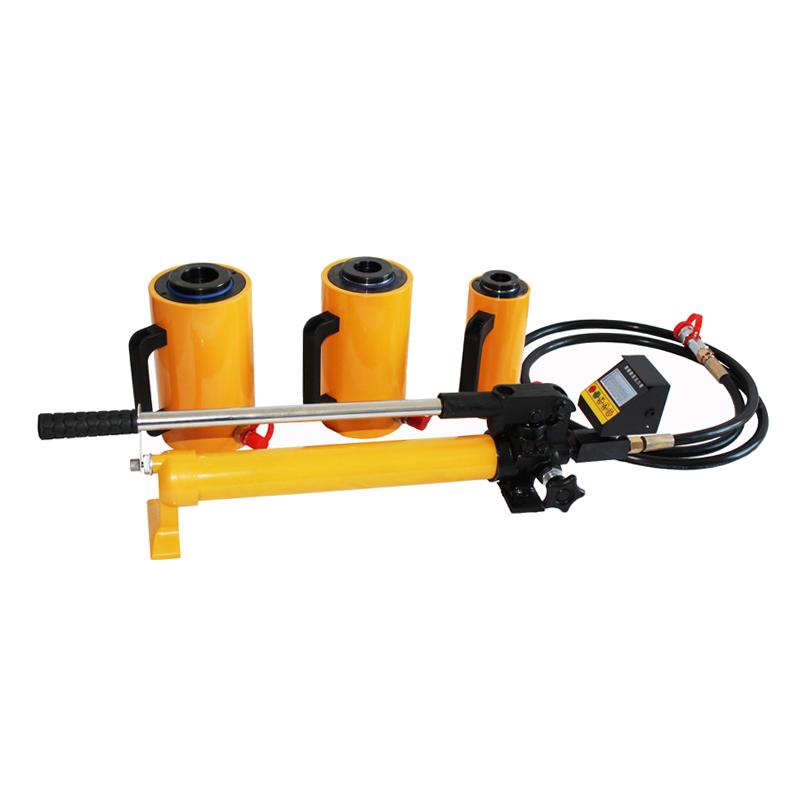

KS-10T锚杆拉拔仪由手动泵、中空液压缸、数显压力表、高压胶管及选配件组成。液压缸采用中空自复位、数显一体式设计,可直接读取力值(KN),具备峰值保持、存储、清零、查询和自动关机功能,技术先进,操作简单,质保一年,适合试验室和现场使用。
产品特色
1. 采用中空自复位、数显一体式液压缸设计。
2. 可直接读取力值(KN),具备峰值保持、存储、清零、查询和自动关机功能。
3. 操作简单,技术先进。
4. 质保一年,适合试验室和现场使用。
工作原理
仪器通过手动泵提供液压动力,驱动中空液压缸产生拉力,作用于被测锚固件(如锚杆、钢筋等)。数显压力表实时监测并显示液压系统压力,通过换算直接输出拉力值(KN),从而完成对抗拔力的检测。
应用领域
检测各种锚杆、钢筋(植筋)、膨胀螺栓、化学锚栓等锚固件的抗拔力、玻璃幕墙的现场抗拔力检测(试验)
符合标准
GB 50367-2013《混凝土结构加固设计规范》、GB 50330-2013《建筑边坡工程技术规范》、JGJ 120-2012《建筑基坑支护技术规程》、CECS 22:2005《岩土锚杆(索)技术规程》、GB 50007-2011《建筑地基基础设计规范》、JGJ 145-2013《混凝土结构后锚固技术规程》、GB 50550-2010《建筑结构加固工程施工质量验收规范》、GB 50203-2011《砌体结构工程施工质量验收规范》
操作步骤
1. 根据被测件选择合适的锚具、拉杆和转换接头(选配件)并安装。
2. 连接手动泵、液压缸和数显压力表。
3. 操作手动泵,使液压缸对被测件施加拉力。
4. 通过数显压力表读取并记录力值(KN),仪器可自动保持峰值。
5. 测试完成后,液压缸自动复位,可进行数据查询或清零。
注意事项
• 使用前请检查各部件连接是否牢固。
• 请根据被测件规格选择合适的锚具、拉杆等配件。
• 操作时请确保仪器稳定,避免过载使用。
• 定期检查仪器状态,确保电池电量充足。
• 仪器质保一年,本公司对所售产品实行终身维护负责制。
