产品概述

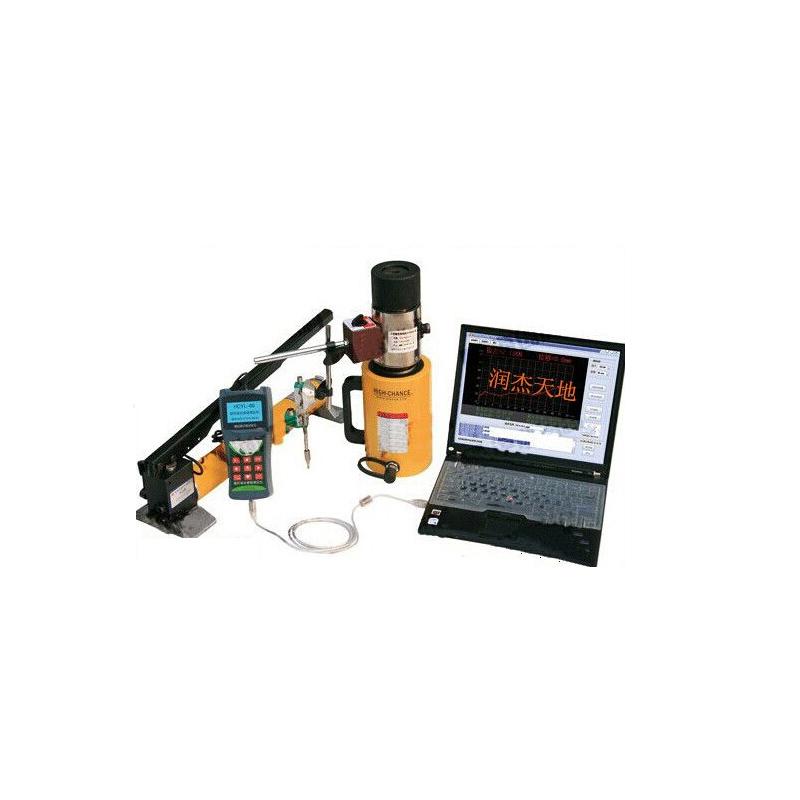

润杰天地RJYL-60锚杆综合参数测定仪主要由手动泵、液压缸、圆环压力传感器、位移传感器、智能中文组态器及带快速接头的高压油管等部分组成。使用时通过快速接头连接手动泵与液压缸,将圆环压力传感器放置在液压缸活塞上部,位移传感器吸附在圆环压力传感器外圆柱面,再通过传感器连接线连接智能中文组态器即可完成组装。该仪器是配合锚杆拉力计使用的专用设备。
产品特色
1. 4行全中文显示
2. 峰值保持功能
3. 可手动存储1000条数据,包含位移值、拉力值和测试时间,测试过程数据5组
4. 时间日期显示
5. 高速USB通讯接口,可连接计算机进行绘图、打印、导出EXCEL报表等操作
6. 专用上位机软件
7. 可同时检测钢筋受拉时的拉力、位移和环境温度值
8. 采取过载保护结构,在空载超过量程时不会使油缸损坏
工作原理
通过手动泵产生液压压力驱动液压缸工作,圆环压力传感器检测拉力值,位移传感器测量位移变化,智能中文组态器实时采集并处理传感器数据,实现锚杆拉力、位移等参数的精确测量和数据记录。
符合标准
中华人民共和国国家标准《混凝土结构加固设计规范》GB50367-2006
操作步骤
1. 用快速接头将手动泵与液压缸连接
2. 将圆环压力传感器放置在液压缸的活塞上部
3. 将位移传感器通过磁性座吸附在圆环压力传感器的外圆柱面上
4. 通过传感器连接线将智能中文组态器与圆环压力传感器、位移传感器连接
5. 开启仪表电源进行测量操作
注意事项
• 确认按键用于确认当前操作,相当于回车键
• 实心圆点按键在主界面中按下可进入仪表设置状态
• 返回按键用于取消当前选项功能,返回上一级菜单
• 向左按键具有数字向左移动功能
• 向上/清零按键具有数值增加功能,在测量状态下有显示数值清零功能
• 向右按键具有数字向右移动功能
• 灯泡/峰值按键按住3秒可开启/关闭仪表背光显示,测量状态下有峰值保持功能
• 向下按键具有数值减小功能,按住约2秒可开启自动记录功能
• 开/关键按住约2秒可开启/关闭仪表电源
