产品概述

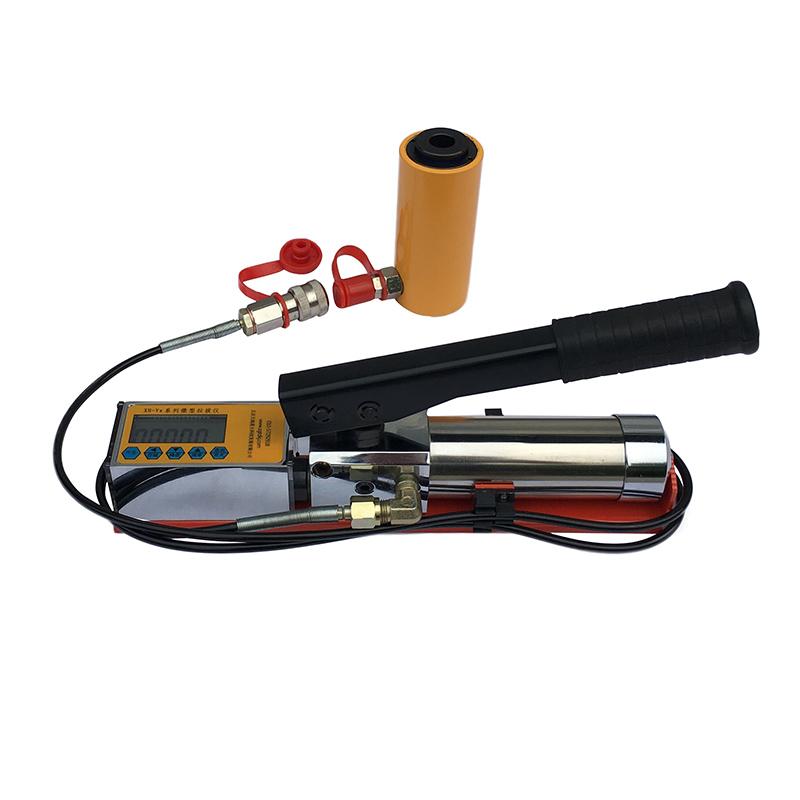

润杰天地RJ-VX-5轻型拉拔仪是由手动泵、中空液压缸、数显压力表、带快速接头的高压胶管、锚具、拉杆、转换接头和手提便携箱组成的检测仪器。该仪器采用中空自复位、数显一体式液压缸设计,可直接读取力值(KN),并具备峰值保持、存储、清零、背光、查询和自动关机等功能,技术专业,操作简单,特别适合试验室和现场使用。
产品特色
1. 中文设置菜单
2. 精钢主体
3. 镀镍活塞与滑套
4. 数显直读力值
5. 峰值保持
6. 表面耐腐蚀静电喷涂
7. 5段折线修正
8. 数据存储
9. 高精度传感器
10. 耐高压密封圈
11. 自动关机
12. 自复位弹簧
13. 超低功耗,连续工作200小时以上
工作原理
该仪器通过手动泵提供液压动力,驱动中空液压缸的活塞运动,从而对连接在锚具、拉杆和转换接头上的被测锚固件施加拉力。高精度传感器实时检测拉力值,并通过数显压力表直接显示力值(KN),实现抗拔力的测量。
应用领域
检测各种锚杆、钢筋(植筋)、膨胀螺栓、化学锚栓等锚固件的抗拔力、玻璃幕墙的现场抗拔力检测(试验)
符合标准
GB 50203-2011《砌体结构工程施工质量验收规范》、JGJ 145-2013《混凝土结构后锚固技术规程》
操作步骤
1. 将仪器各组件(手动泵、液压缸、高压胶管、锚具、拉杆、转换接头)通过快速接头正确连接。
2. 根据被测件规格选择合适的锚具、拉杆和转换接头进行安装。
3. 打开数显压力表电源,进行清零操作。
4. 操作手动泵,平稳地对被测件施加拉力。
5. 观察数显压力表读数,直至达到测试要求或被测件失效,仪器可保持峰值力值。
6. 测试完成后,释放压力,液压缸在自复位弹簧作用下回位。
7. 可通过数显表查询存储的测试数据。
8. 测试结束后,关闭电源,拆卸组件并放入手提便携箱。
注意事项
• 使用前请检查各连接部件是否紧固,确保无泄漏。
• 请根据被测锚固件的规格正确选择并安装匹配的锚具、拉杆和转换接头。
• 施加拉力时应平稳均匀,避免冲击载荷。
• 请勿超过仪器的额定测量范围(0-50KN)使用。
• 测试时,人员应位于安全区域,防止锚固件突然失效弹出造成伤害。
• 保持仪器清洁,避免油污和灰尘进入液压系统。
• 长期不使用时,应释放系统压力,并将仪器存放于干燥处。
• 读数时,请注意数显表的单位(KN)和分辨率(0.001KN)。
