产品概述

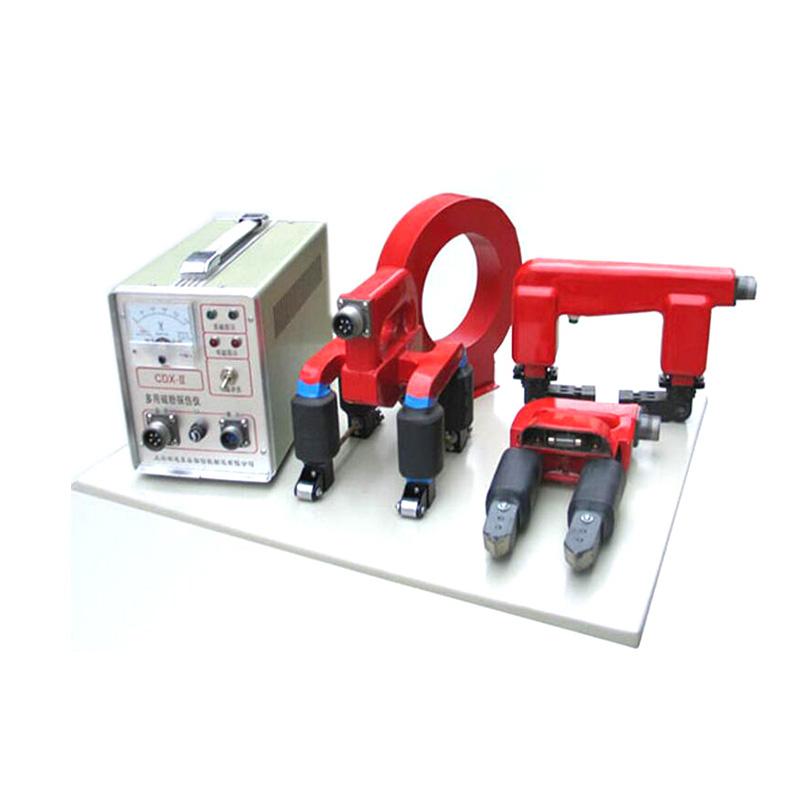

润杰天地CDX-3磁轭式磁粉探伤仪是小型便携式无损检测的专用仪器，采用磁场磁化工件的原理设计而成，具有对被探工件的裂纹显示清晰、性能可靠稳定和操作方便等特点。该仪器利用直接缠绕于探头上的线圈产生感应磁场磁化工件，具有体积小、重量轻、提升力大和活动关节可调等特点，适用平面焊缝、角焊缝、钢管、压力容器、管道、轴及形状复杂的零件的探伤，随机带有LED照明灯，亮度大、寿命长、更换方便。
产品特色
1、体积小、重量轻、提升力大和活动关节可调
2、对被探工件的裂纹显示清晰，性能可靠稳定和操作方便
3、随机带有LED照明灯，亮度大、寿命长、更换方便
4、附件电源电缆采用三芯电缆和圆形三芯航空插头
5、配套探头采用高强度绝缘材料制成，检验合格后用环氧树脂胶连成一体，达到既密封绝缘，又不易损坏，操作舒适
6、探头上有活动关节，可供用户在特定的工件上使用，也可使用平面磁轭的两边
工作原理
CDX-3磁轭式磁粉探伤仪利用直接缠绕于探头上的线圈，产生感应磁场，磁化工件。当工件存在裂纹等缺陷时，磁粉会在缺陷处聚集形成可见的磁痕显示。
应用领域
平面焊缝、角焊缝、钢管、压力容器、管道、轴及形状复杂的零件的探伤
操作步骤
1、将电源电缆一端通过圆形三芯航空插头插入探头，另一端与交流～220V插座相连
2、根据工件形状调整探头活动关节或选择平面磁轭的两边
3、开启仪器进行磁化操作
4、观察工件表面磁粉显示情况
5、工作周期为2分钟开启-2分钟关闭
注意事项
• 输入电压为~220V±10%，50-60HZ
• 工作电流为AC2A
• 扫描范围为20~200mm
• 提升力（平面）为7.5Kg
• 仪器重量为2.9Kg
• 电源线长为5.5米
• 工作温度为-10~50℃
• 外形尺寸为190*248*56mm
• 工作周期为2分钟开-2分钟关
• LED照明灯功率为3W
