产品概述

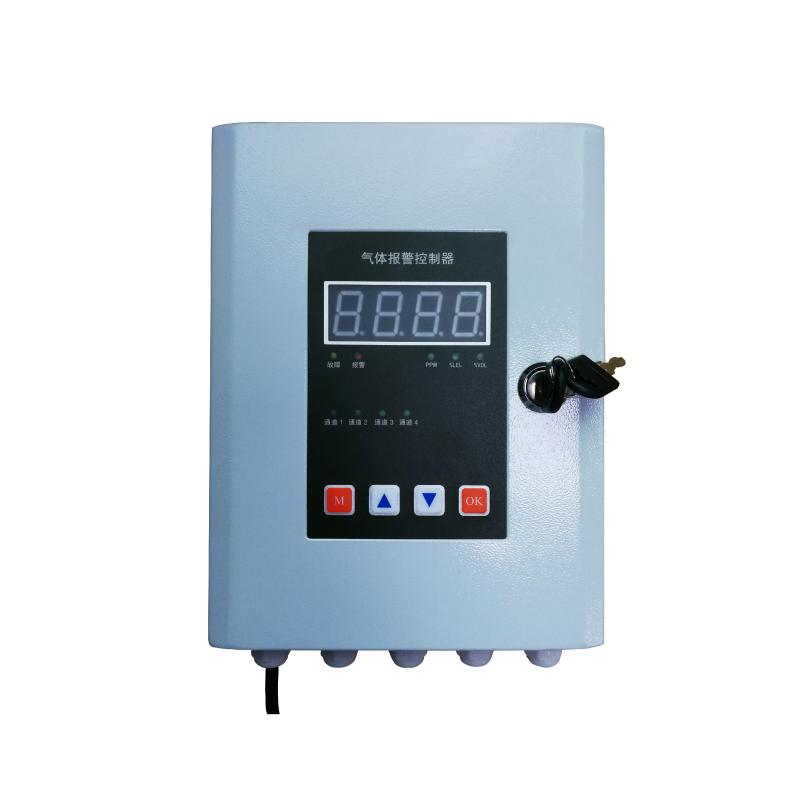

无眼界ES90C-4气体报警器控制主机是一款四通道可燃气体报警控制器。它由通用金属外壳、开关电源、主板、接口板、报警器等部分组成,采用数码管和LED显示,具备声光报警功能(光报警选配)和多组可自定义的继电器输出,适用于多种气体监测场合。
产品特色
1. 控制器供电AC220V±20%,50HZ;输出电压DC24V,功耗<2W。
2. 采用数码管和LED显示,使用寿命长、亮度高、功耗低,显示清晰,能直观显示浓度、单位、报警、故障等信息。
3. 内嵌32位高性能低功耗单片机,能快速处理探测器信号并实时显示浓度。
4. 具备声光报警功能(光报警选配),探测器故障、低报、高报时发出不同频率的声报警。
5. 提供多达四组无源继电器输出,输出可自定义以适应不同场合。
6. 探测器信号通讯方式可选:4-20mA或RS485(出厂默认4-20mA)。
7. 带消音功能,报警时可按键消音。
8. 高质量按键,按压区域大、手感良好,提升操作体验。
9. 机箱门与主体衔接处有简单防水功能,金属外壳表面光滑处理,有一定触摸手感和抗压性。
10. 进线处采用防水防尘接线头,能有效固定进线。
11. 壁挂式安装,方便拆卸,可选配安装支架。
工作原理
该控制器内嵌高性能单片机,通过接收来自探测器的4-20mA或RS485通讯信号,快速处理并实时显示各通道的气体浓度信息。当浓度达到预设的报警阈值或探测器发生故障时,控制器触发声光报警(光报警为选配),并可根据用户定义,通过多组无源继电器输出控制外部设备。
操作步骤
1. 安装:采用壁挂式安装,可选配安装支架。
2. 接线:连接电源(AC220V)及探测器信号线(4-20mA或RS485),使用防水防尘接线头固定进线。
3. 上电:接通电源,控制器启动,数码管轮流显示各通道浓度及状态。
4. 操作与查看:通过高质量按键进行操作,可切换查看不同通道的实时浓度。
5. 报警处理:发生报警时,控制器发出声光报警(光报警若选配),可按消音键进行消音。
6. 继电器设置:根据需要,用户可自定义多组继电器输出的功能。
注意事项
• 请确保供电电压在AC220V±20%范围内。
• 安装时请注意机箱的防水设计,但非完全防水,请勿在持续喷溅或浸泡环境下使用。
• 继电器输出为无源触点,连接外部设备时请注意其负载容量(AC220V/2A, DC24V/2A)。
• 光报警功能为选配,如需此功能请在订购时说明。
• 探测器通讯方式出厂默认为4-20mA,如需RS485通讯,请在订购时选择。
• 工作环境温度为-20~50℃,湿度为0~95%RH无冷凝,请勿在超出此范围的环境中使用。
• 进行按键操作时,请注意识别方式:按下开始识别,松开完成识别,短按(20ms~3秒)为正常操作,长按(超过3秒)可能触发不同功能。
• 定期检查控制器显示、报警功能及接线是否正常。
