产品概述

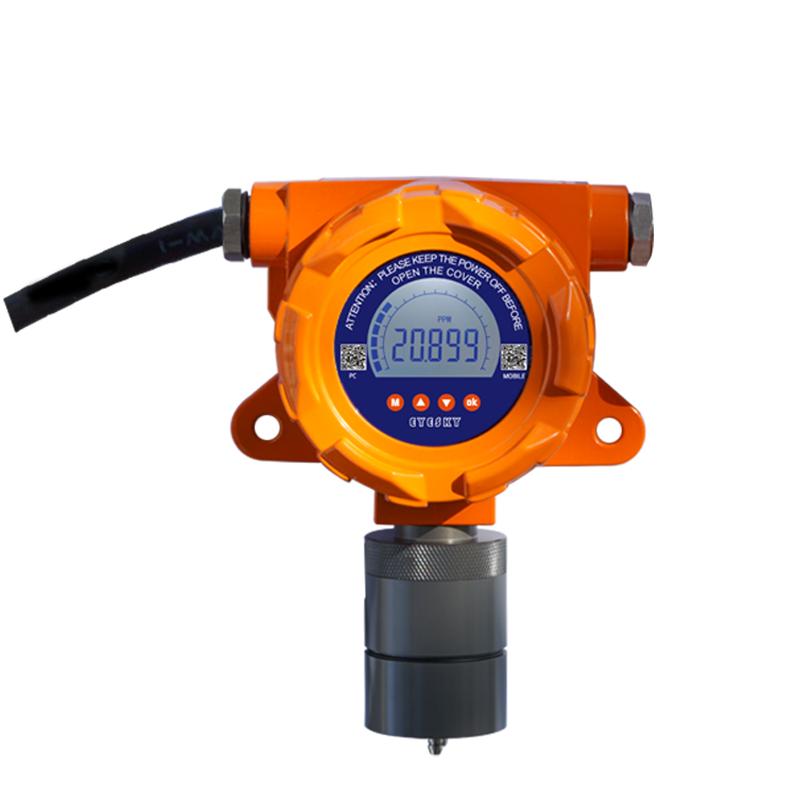

无眼界ES10B10-VOC(0~100ppm)固定式VOC检测仪是一款基于ES10A升级打造的气体检测设备。它采用原装进口传感器和32位低功耗处理器,配备仪表盘显示界面,电路采用4层布线设计,并搭载独立高精度进口16位AD芯片及信号处理算法,确保测量数据精度高、稳定性好。该仪器提供4~20mA、RS485、200~1000HZ多种输出信号,便于接入各类控制系统,其防爆结构设计适用于危险工业场所,广泛应用于冶金、石油石化、市政、化工等行业。
产品特色
1. 采用原装进口高性能传感器,稳定性和重复性好,使用寿命长。
2. 采用独立16位AD芯片,4层电路板设计,对弱信号及抗干扰能力更强。
3. 仪表盘显示界面设计,读数美观大方,体现人性化细节设计。
4. 白、橙、红三色背光设计,正常、报警状态指示,一目了然。
5. mg/m3、ppm、VOL、LEL多种单位可选择。
6. 采用嵌入式32位超低功耗处理器,配以独立信号处理算法,响应速度快,测量精度高。
7. 具备防高浓度气体冲击的自动保护功能,具有恢复出厂设置,防止误操作。
8. 仪器配置红外遥控器,通过遥控器操作,无须开盖,简单方便。
9. 三线制4~20mA、RS485、200~1000HZ信号输出可选,具备继电器输出、数据恢复、数据存储等功能。
10. 两个电缆进线口,方便现场安装。
11. 独立气室结构,传感器更换便捷,无须现场标定。
12. 气室采用军工品质的高强度铝型材,耐磨耐腐蚀,适用于复杂恶劣的工业环境,科学的气室设计保证监测准确性。
13. 防爆等级为Exd II CT6,通过国家防爆电气检验中心认证。
工作原理
该检测仪采用PID光离子检测原理,通过扩散式或选配外置气泵的泵吸式流通检测方式,对VOC/TVOC气体进行长期连续在线监测。传感器检测气体浓度,信号经独立16位AD芯片和高性能处理器处理,最终以多种信号形式输出。
符合标准
GB15322.1-2003、GB3836.1-2010、GB3836.2-2010、GB3836.4-2010
操作步骤
1. 根据现场需求选择并连接合适的输出信号线(如4-20mA、RS485等)。
2. 提供24VDC电源(正常工作电压范围12~30VDC)。
3. 使用配置的红外遥控器进行参数设置与操作,无须开盖。
4. 仪器进入工作状态后,可通过仪表盘界面实时读取气体浓度数值与进度条显示。
注意事项
• 仪器正常工作电压范围为12~30VDC,请确保供电符合要求。
• 工作环境温度范围为-30~60℃,相对湿度应≤95%RH且无冷凝,若湿度>90%RH或存在凝露可配过滤器。
• 工作压力应≤200Kpa。
• 安装时请注意防爆标志Exd II CT6及防护等级IP66的要求,确保在危险场所安全使用。
• 传感器采用独立气室结构,更换时便捷且无须现场标定。
• 仪器具备防高浓度气体冲击的自动保护功能,并可通过恢复出厂设置防止误操作。
• 输出信号传输最远可达2000米(需使用单芯1mm²屏蔽电缆)。
