产品概述

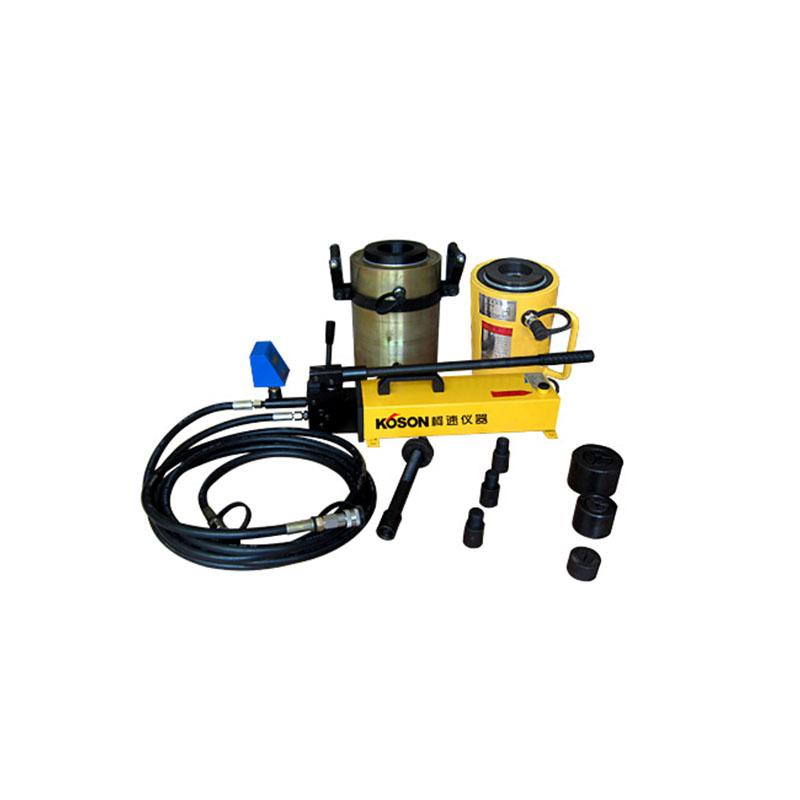

柯速KS-20T(铁质)锚杆拉拔仪由手动泵、中空液压缸、数显压力表、带快速接头的高压油管(3米)、配选件(锚具、转换接头、拉杆)和手提便携箱组成。液压缸为中空自复位式,数显仪表采用瑞士进口传感器,灵敏度高、数值准确,可直接读取拉力值(kN),具有自动计算、峰值保持、存储和查询功能,带背光显示。中空液压缸配有防尘系统和进口密封圈,使用寿命长,适合试验室和现场使用,操作简单易学。
产品特色
1、数显表采用瑞士进口传感器,测量精度1%F.S;
2、500条数据记录、查询、液晶照明功能;
3、峰值保持、无操作自动关机;
4、数值10段折线修正,提高仪器精度;
5、供电方式3节5号电池、超低功耗设计,连续工作时间可超过200小时;
6、采用进口密封圈、经久耐用,自动弹簧复位,结构简单;
7、液压缸表面耐腐蚀静电喷涂、镀镍活塞和滑套;
8、中空部分带防尘套,过载保护、快速防漏油接头。
工作原理
锚杆拉拔仪通过手动泵产生液压压力,驱动中空液压缸进行拉拔操作。数显压力表实时显示拉力值,并具有自动计算、峰值保持和数据存储功能。液压缸采用自动复位设计,确保操作简便高效。
应用领域
检测各种锚杆、锚索、钢筋、植筋、膨胀螺栓、化学锚栓、铁路道钉、及各种锚固件抗拔力、玻璃幕墙的现场抗拔力检测(试验)、质检单位、加固单位、监理单位、大学、煤矿等
符合标准
GB50367-2006《混凝土结构加固设计规范》、GB50330-2013《建筑边坡工程技术规范》、JGJ120-2012《建筑基坑支护技术规程》、CECS22:2005《岩土锚杆(索)技术规程》、GB50007-2011《建筑地基基础设计规范》、CECS22:99《土层锚杆设计与施工规范》、JGJ145-2013《混凝土结构后锚固技术规程》
操作步骤
1、连接手动泵、液压缸和数显压力表;
2、安装锚具、转换接头和拉杆;
3、启动手动泵施加压力;
4、观察数显表读取拉力值;
5、使用峰值保持和数据存储功能;
6、完成测试后自动复位液压缸。
注意事项
• 确保所有连接部件紧固,避免漏油;
• 操作时注意过载保护,防止设备损坏;
• 定期检查密封圈和防尘套,保持清洁;
• 使用后及时复位液压缸;
• 电池电量不足时及时更换,避免数据丢失;
• 遵循相关安全标准进行测试。
