产品概述

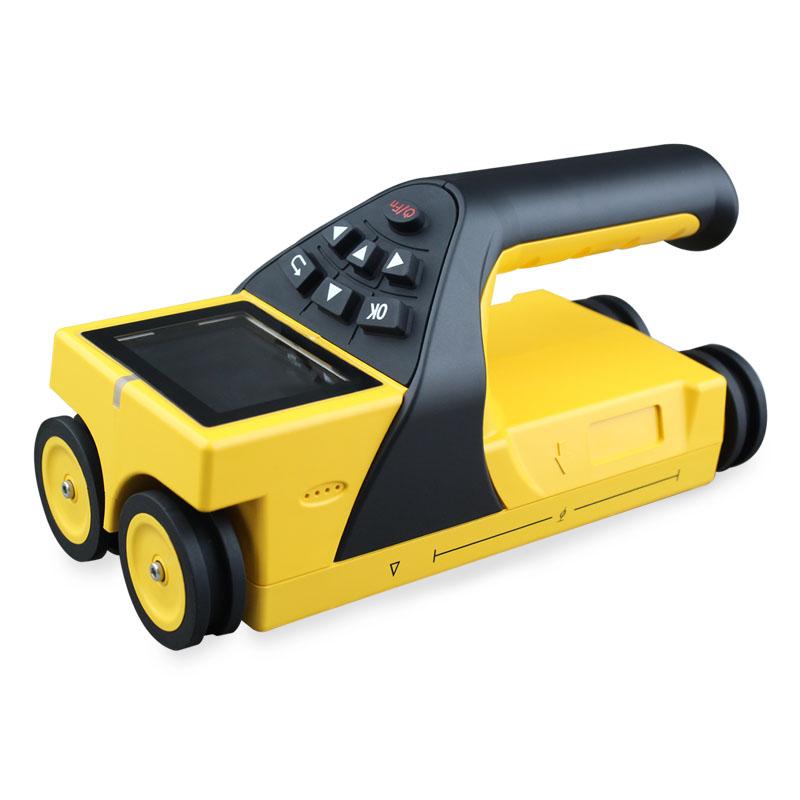

柯速一体式钢筋扫描仪KS-71主要用于混凝土结构内部钢筋位置、保护层厚度、钢筋间距及钢筋直径等测试，并且能精确绘制整体钢筋的分布图，快速提供高精度检测数据；主机与传感器一体式结构，携带及现场操作方便、快捷；采用多线圈结构设计，速度更快、精度更高、分辨力更强。
产品特色
1. 每种检测模式直观、精准，准确显示钢筋位置、间距、保护层厚度在同一显示屏
2. 单点测量、网格扫描、波形扫描、剖面扫描四种都完全实现在测量过程中可以任意前后翻页后查看数据和图形，以及随时后退删除操作有误测试数据
3. JGJ检测模式实现单根钢筋1-6次重复测试，自动计算平均值
4. 网格扫描在测试过程中完全实现任意相互交错切换X轴与Y轴测试，不影响测试数据
5. 随意切换后数据及钢筋分布图会自动延续之前信息进行测试
6. 采用单手握机、操作设计及四轮定位方式，配有高强度耐磨轮胎
7. 采用自动存储标定值，实现快速测量
8. 2.8寸高分辨率彩色液晶屏（320×240像素），室内外清晰可见
9. 多线圈结构设计，速度更快、精度更高、分辨力更强
10. 采用USB模式数据传输及充电
11. 采用内置大容量锂电池，设计功耗低，正常待机16小时左右
12. 数据存储、查看、删除等功能，可存储二十万左右钢筋测点数据
13. 具有超密集筋分辨能力，解决钢筋漏判问题
14. 可配置专业独特设计的标准校准试块
15. 主机与传感器线圈一体式设计，体积小巧，重量轻，方便携带
16. 相邻钢筋中间位置实时判断，指示灯提示，能够避开四周钢筋，便于钻孔取芯
17. 仪器箱体保护内衬采用特色新颖的阶梯及圆柱导流槽，便于仪器放入
18. 配有钢筋检测软件，方便在PC机进行专业数据分析，数据处理及生成完整报告
工作原理
采用电磁感应法检测技术，通过多线圈结构设计实现对混凝土结构内部钢筋位置、保护层厚度、钢筋间距及直径的精确探测。
应用领域
混凝土结构工程中钢筋位置、钢筋分布及走向、保护层厚度、钢筋直径的探测、建筑房屋混凝土结构施工质量验收检测、桥梁、隧道等结构中钢筋检测检测、在建结构的安全性和耐久性评估、旧有结构评估、改造时对配筋量的检测
符合标准
《混凝土结构工程施工质量验收规范》GB 50204-2015、《混凝土结构现场检测技术标准》GBT50784-2013、《混凝土中钢筋检测技术规程》JGJ/T152-2008、《建筑结构检测技术标准》GB/T50344-2004、《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》DB11/T365-2006、《钢筋保护层厚度测量仪、楼板厚度测量仪计量校准规范》JJF1224-2009
操作步骤
1. 单点测量：进行单点钢筋检测
2. 网格扫描：进行网格状扫描检测
3. 波形扫描：进行波形扫描检测
4. 剖面扫描：进行剖面扫描检测
5. JGJ检测：实现单根钢筋1-6次重复测试，自动计算平均值
6. 数据传输：通过USB线将存储数据上传到计算机
注意事项
• 工作温度范围为-10℃~+42℃
• 保护层厚度测量时需注意量程范围：第一量程1~90mm，第二量程5~185mm
• 直径测量适用范围为ϕ6~Ф50mm
• 使用前确保电池电量充足，正常待机时间约16小时
• 测量时注意避开四周钢筋，便于钻孔取芯
• 定期使用标准校准试块进行仪器校准
• 数据传输时确保USB连接稳定
• 仪器存放时注意放入专用仪器箱，利用阶梯及圆柱导流槽正确放置
