产品概述

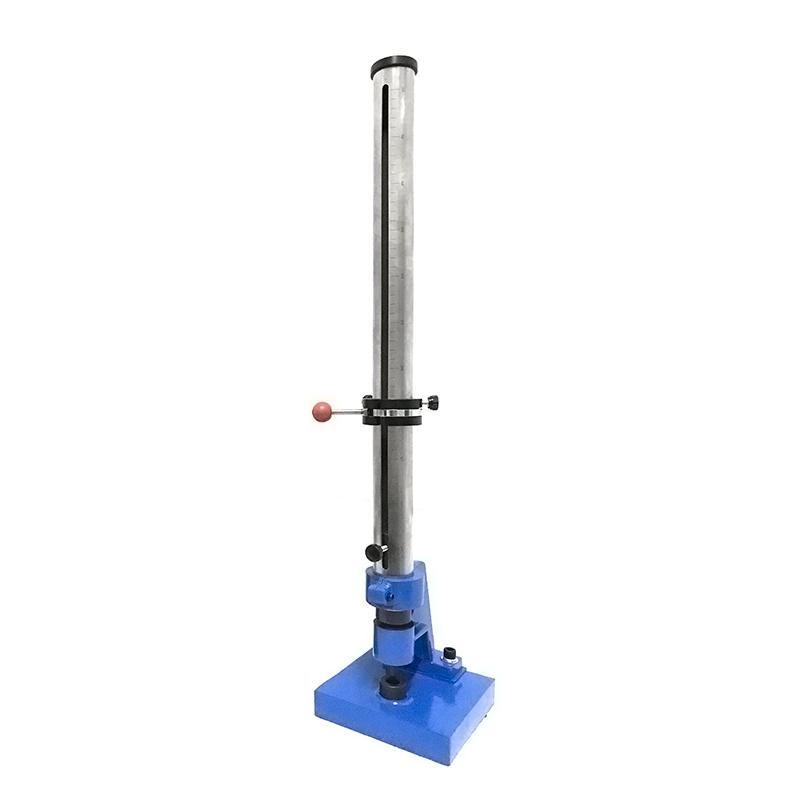

QCJ-120A型漆膜冲击器是世博伟业品牌产品，用于以固定质量的重锤落于试板上而不引起漆膜破坏的最大高度120厘米表示的漆膜耐冲击性试验。本仪器冲击头冲击试板后，无二次回弹现象。
产品特色
1. 冲击高度120cm，分刻度1cm，精度高。
2. 锤体质量(1000±1)g，冲击头规格直径16mm，冲击深度(2.5±0.1)mm。
3. 枕垫块凹孔直径15mm，曲率半径R2.5-3mm。
4. 冲击后无二次回弹现象，确保测试准确性。
工作原理
由控制器螺钉将带有挂钩的重锤固定在所要求的高度上，其高度即滑筒刻度所示高度刻线与定位标刻线重合。按压控制螺钉则控制器弹簧被压缩，此时控制滑块的圆孔与控制器上盖及控制器下底的圆孔对正使挂钩脱落，重锤落下，撞击冲杆，冲杆向下作用在事先放在枕垫块上的试板上。之后，提升重锤体，取出试板，以观察试板上漆膜试验情况。
符合标准
GB/T1732—93、GB/T5237.4-2000、ASTM·D2794-92
操作步骤
1. 试板放置：把备妥的试板放置在枕垫块上，且紧贴于枕垫块凹孔，漆膜朝上，使受冲击点距试板边缘不少于15mm，或在试板中间处。若使用一个试板作数次试验时，应使每个冲击点边缘相距不少于15mm。
2. 重锤投放高度设置：同时松动控制器螺钉，控制器件可按滑筒两侧滑道上下移动。根据试验要求，先取高度时，请将定位标上刻线与滑筒刻度线重合即可，将控制器螺钉拧紧、固定。
3. 试验执行：按压控制螺钉，重锤即自由地落在冲杆上，冲杆将冲击力传给枕垫块上的试板。将重锤提升起，由控制器挂住重锤上的挂钩，取出试板。用4倍放大镜观察，判断漆膜有无裂纹、皱纹及剥落等现象。
注意事项
• 试板放置时，漆膜应朝上，且受冲击点距试板边缘不少于15mm。
• 若使用一个试板作数次试验，应使每个冲击点边缘相距不少于15mm。
• 具体的试验方法，以标准中的有关规定为准。
