产品概述

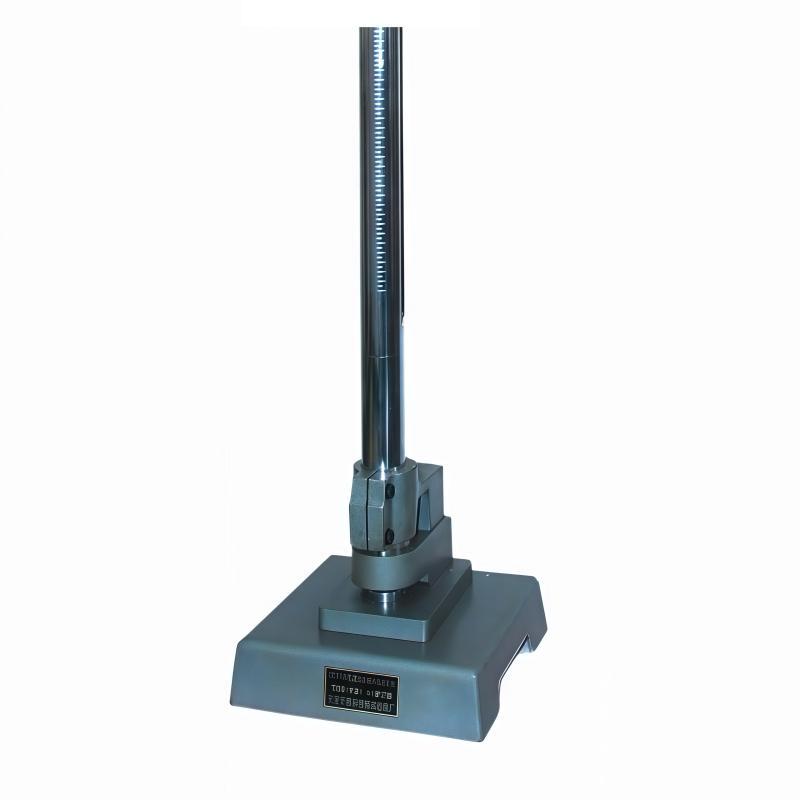

QCJ-120A型漆膜冲击试验器用于以固定质量的重锤落于试板上而不引起漆膜破坏的最大高度120厘米表示的漆膜耐冲击性试验。本仪器冲击头冲击试板后，无二次回弹现象。
产品特色
1. 冲击高度120厘米，分刻度1厘米
2. 落锤质量1000克
3. 冲头直径Φ16毫米
4. 冲击深度2.5毫米
5. 模座孔径Φ15毫米
6. 曲率半径R2.5-3毫米
7. 无二次回弹现象
工作原理
由控制器螺钉将带有挂钩的重锤固定在所要求的高度上，其高度即滑筒刻度所示高度刻线与定位标刻线重合。按压控制螺钉则控制器弹簧被压缩，此时控制滑块的圆孔与控制器上盖及控制器下底的圆孔对正使挂钩脱落，重锤落下，撞击冲杆，冲杆向下作用在事先放在枕垫块上的试板上。
应用领域
漆膜耐冲击性测试、涂层表面耐冲击性能测试
符合标准
GB/T 5237.4-2000、GB/T1732—93、ASTM D2794-92
操作步骤
1. 将重锤固定在要求高度
2. 按压控制螺钉使挂钩脱落
3. 重锤落下撞击冲杆
4. 提升重锤体
5. 取出试板观察漆膜试验情况
注意事项
• 确保冲击高度刻线与定位标刻线重合
• 按压控制螺钉时注意安全
• 试验后及时取出试板观察
• 保持仪器清洁
