产品概述

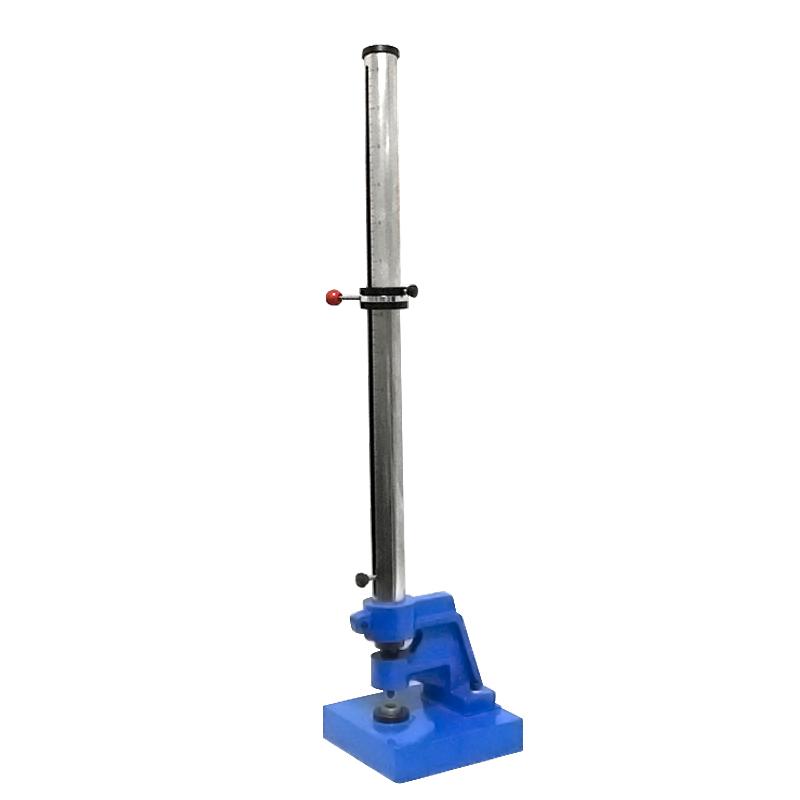

QCJ-120B型漆膜冲击器是世博伟业品牌的一款测试仪器，用于测定漆膜的耐冲击性能。该仪器通过固定质量的重锤从特定高度落下冲击试板，以不引起漆膜破坏的最大高度（厘米）来表征漆膜的耐冲击性，其冲击头冲击试板后无二次回弹现象。
产品特色
1. 冲击高度可达120厘米，分刻度为1厘米，便于精确设置。
2. 采用2000克标准锤体质量，冲击力稳定。
3. 配备直径16毫米的冲击头，冲击深度为2.5毫米，符合特定测试要求。
4. 枕垫块凹孔设计匹配冲击头，曲率半径为2.5-3毫米。
5. 冲击后无二次回弹，确保测试结果准确。
6. 结构设计便于操作，如控制器螺钉固定重锤高度，按压控制螺钉释放重锤。
工作原理
仪器工作原理是通过机械结构释放重锤进行冲击测试。首先，通过控制器螺钉将带有挂钩的重锤固定在滑筒刻度所示的预定高度。按压控制螺钉时，控制器弹簧被压缩，使控制滑块、控制器上盖及下底的圆孔对正，导致挂钩脱落，重锤自由落下。下落的锤体撞击冲杆，冲杆将冲击力传递至放置在枕垫块上的试板。冲击完成后，提升重锤并取出试板，观察漆膜状况以评估其耐冲击性。
应用领域
漆膜耐冲击性测试、粉末喷涂型材涂层性能评估、有机涂层抗快速形变测试
符合标准
GB/T1732—93、GB/T5237.4-2000、ASTM·D2794-92
操作步骤
1. 试板放置：将制备好的试板漆膜朝上放置在枕垫块凹孔上，并紧贴枕垫块。冲击点应距离试板边缘不少于15毫米，或在试板中间。若同一试板进行多次试验，各冲击点边缘间距也应不少于15毫米。
2. 设置高度：松动控制器螺钉，使控制器沿滑筒滑道上下移动。将定位标刻线与滑筒上所需高度的刻度线重合，然后拧紧控制器螺钉以固定重锤高度。
3. 进行试验：完成高度设置并放置好试板后，按压控制螺钉，重锤即自由落下冲击冲杆和试板。
4. 结果观察：提升重锤并由控制器挂住其挂钩，取出试板。使用4倍放大镜观察漆膜是否出现裂纹、皱纹或剥落等现象。具体试验方法需以相关标准规定为准。
注意事项
* 试验前请确保仪器各部件完好，并参照相关标准进行具体操作。
* 放置试板时，冲击点必须距离试板边缘或已有冲击点边缘不少于15毫米。
* 设置重锤高度时，需确保定位标刻线与滑筒刻度线精确重合后再拧紧固定螺钉。
* 按压控制螺钉释放重锤时，操作应平稳。
* 试验后，使用4倍放大镜仔细检查漆膜状况。
* 本仪器技术指标（如冲击深度、枕垫块孔径等）需符合所执行标准的具体要求。
* 具体的试验方法、试板制备及结果判定，务必以GB/T1732—93、GB/T5237.4-2000或ASTM D2794-92等适用标准中的正式规定为准。
