产品概述

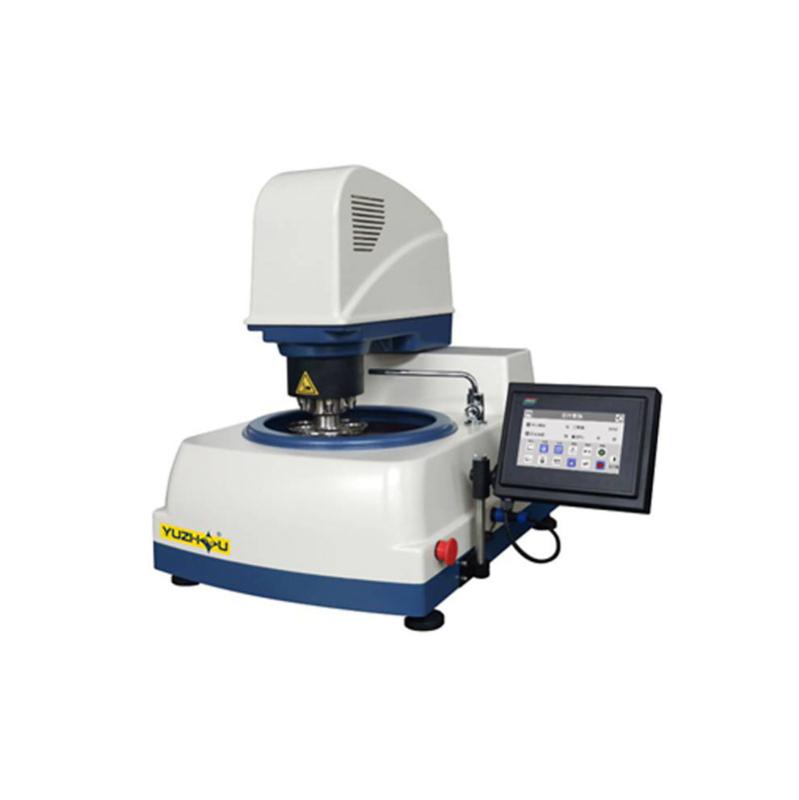

YMPZ-1-300型自动金相试样磨抛机是宇舟品牌采用单片机控制的研磨抛光设备,机身采用ABS材料一体成形,外形新颖美观,防腐蚀、经久耐用。本机自动研磨系统可有效代替手工磨抛各道工序,试样夹持数量可达6个,大大节省劳动力,提高磨抛质量和制样效率。
产品特色
1. 采用ABS材料一体成形机身,防腐蚀、经久耐用
2. 磨盘无级调速,支持正反转
3. 磨头加压支持中心压力和单点气动两种模式
4. 磨头样盘与磨盘之间采用独特的运转贴合设计,有效提高磨抛质量
5. 采用高清LCD触摸屏操控和显示,操作简便,清晰直观
6. 电机为直流无刷电机,无需更换电刷,使用寿命长,运行超静音
7. 精密铸铁支撑底盘设计,确保了精密的回转平衡度
8. 主轴防漏设计,有效保护轴承
9. 磨盘部分采用独特的磁性设计,支持快速换盘
10. 底盘和垫盘表面经特氟龙处理,无砂纸抛布黏连残留
11. 试样夹持数量可达6个,支持Φ25mm、Φ30mm、Φ40mm任一规格(可定制)
12. 磨头自动锁紧功能,自动出水功能
13. 定时可调时间0~99min
工作原理
该设备通过单片机控制磨盘无级调速和正反转,磨头采用步进电机驱动,转速可调。磨头加压系统支持中心气动加压和单点气动加压两种模式,通过独特的运转贴合设计实现试样与磨盘的精密磨抛。自动出水功能配合特氟龙处理表面,确保磨抛过程高效清洁。
应用领域
金相试样制备、材料科学研究、金属材料分析、质量控制实验室
操作步骤
1. 接通单相220V电源
2. 通过7寸高清LCD触摸屏设置磨盘转速(100~1000rpm)和转向
3. 选择磨头加压模式(单点气动加压或中心气动加压)并设置压力
4. 设置定时时间(0~99min)
5. 安装试样(最多6个)
6. 启动自动磨抛程序
7. 磨抛完成后自动停止
注意事项
• 使用前请确认电源为单相220V, 50Hz
• 磨盘转速设置范围应在100~1000rpm之间
• 加压压力不得超过单点加压50N、中心加压160N的限值
• 试样规格应符合Φ25mm、Φ30mm、Φ40mm标准或定制要求
• 定期检查主轴防漏装置和轴承状态
• 保持设备清洁,避免异物进入磨抛区域
• 操作时请勿触摸运转中的磨盘和磨头
