产品概述

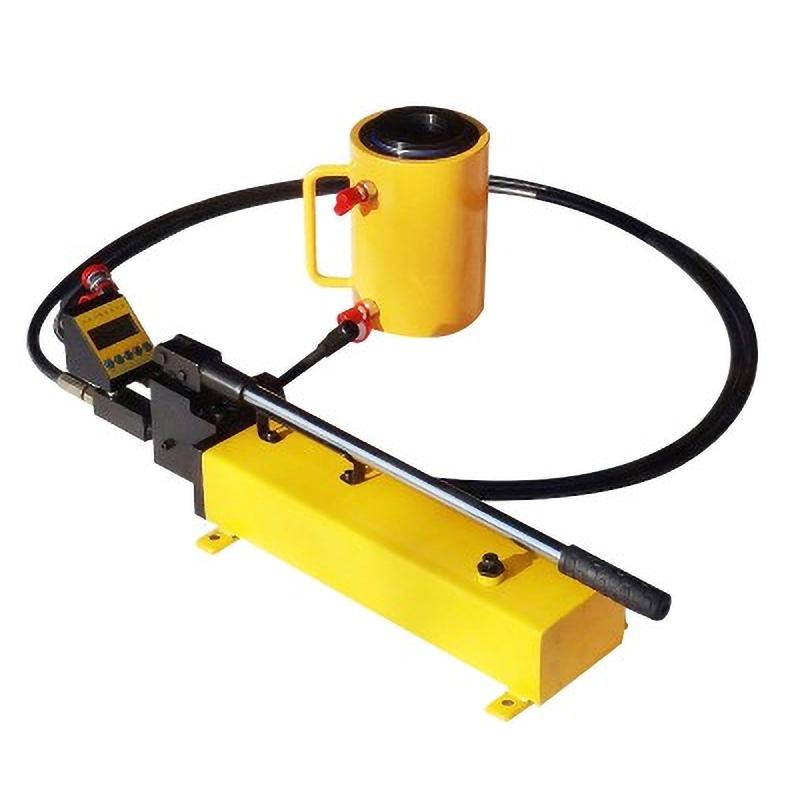

XH-80T型锚杆拉力计（拉拔仪）由天地星火品牌生产，适用于锚杆、锚索、钢筋、锚栓等锚固体锚固力的检测，是锚杆施工支护工程质量检验所需仪器之一。该拉力计由手动泵、液压缸、数字压力表及高压胶管等部分组成，泵体采用精钢制造，使用寿命长，结构紧凑、携带方便、体积小、重量轻。
产品特色
1. 泵体采用精钢制造，使用寿命长
2. 中空油缸带有提把，可通过快速接头与液压泵快速连接
3. 数显压力表读数直观，可直读锚杆拉力（KN）值
4. 结构紧凑、携带方便、体积小、重量轻
5. 手动泵可作为通用小流量高压油的动力源
工作原理
锚杆拉力计的工作原理是：当千斤顶中心孔套住被测杆件后，选用合适的夹具夹住被测杆件露出中心孔的部分；在压力泵的液压力的作用下，油压通过油管传递至千斤顶缸体之后，活塞杆顶住专用夹头向外运动；压力直接作用在锚具外壳上，再传递至夹片，夹片受力后卡紧被测杆件，最终促使杆件受到向外的拉拔力；此时压力泵上的压力表显示出所对应的受力(kN)值，即反应出被测杆件所受拉拔力的大小。拉力计在完成检测后，需用人工以较小的力晃动、振动的方法卸下锚具，才可方便地卸下拉拔用千斤顶。
应用领域
锚杆、锚索、钢筋、锚栓等锚固体锚固力的检测、锚杆施工支护工程质量检验
操作步骤
1. 千斤顶中心孔套住被测杆件
2. 选用合适的夹具夹住被测杆件露出中心孔的部分
3. 操作压力泵施加液压力
4. 读取压力表显示的受力(kN)值
5. 检测完成后，用人工以较小的力晃动、振动的方法卸下锚具
6. 卸下拉拔用千斤顶
