产品概述

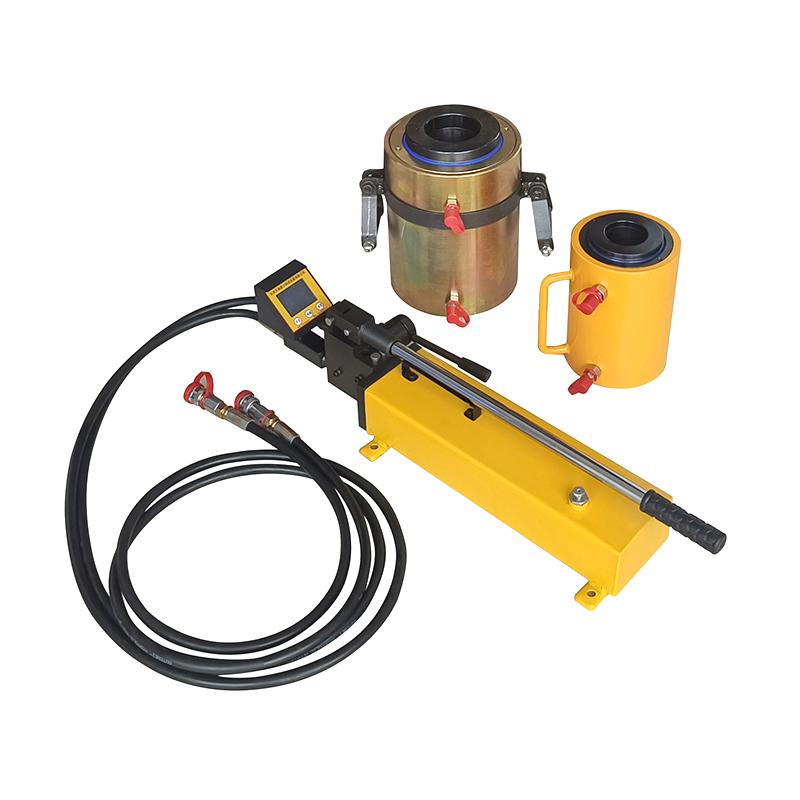

天地星火XH-80TS智能锚杆拉拔仪适用于锚杆、钢筋(植筋)、锚栓等锚固件锚固力的检测,是锚杆、锚栓施工工程质量检验的推荐仪器。该拉拔仪由手动泵、液压缸、数字压力表及高压胶管等部分组成,采用铝制合金与不锈钢材料制造,结构紧凑、测量精准、性能稳定,符合GB50367-2006《混凝土结构加固设计规范》与JGJ 145-2013《混凝土结构后锚固技术规程》要求。
产品特色
1、240*320彩色触摸显示屏
2、检测过程自动存储
3、存储卡存储数据,EXCEl格式存储,可电脑联机查看数据
4、拉拔力值-时间曲线显示
5、大容量存储卡,可存储10000条数据
6、数据自动存储,0.5S存储1个数据
7、屏幕亮度可调
8、自动关机可设定
9、中英文显示切换
10、量程可切换,一个数显表可标定多台液压缸
11、两种显示界面(数据界面,曲线界面)
12、工程塑料包装箱,防雨、防尘、防撞击
工作原理
智能拉拔仪的工作原理是:当千斤顶中心孔穿过被测杆件后,选用合适的锚具夹住被测杆件外漏部分;在手动泵液压力的作用下,油压通过油管传递至油缸缸体,活塞杆顶住专用锚具向外运动;压力直接作用在锚具外壳上,再传递至夹片,夹片受力后卡紧被测杆件,最终促使杆件受到向外的拉拔力;此时压力泵上的压力表显示出所对应的受力(kN)值,即反应出被测杆件所受拉拔力的大小。拉拔仪在完成检测后,需用人工以较小的力晃动、振动的方法卸下锚具,才可方便地卸下中空油缸。
应用领域
锚杆、钢筋(植筋)、锚栓等锚固件锚固力检测、锚杆施工工程质量检验、锚栓施工工程质量检验
符合标准
GB50367-2006《混凝土结构加固设计规范》、JGJ 145-2013《混凝土结构后锚固技术规程》
操作步骤
1、千斤顶中心孔穿过被测杆件
2、选用合适的锚具夹住被测杆件外漏部分
3、手动泵加压,油压通过油管传递至油缸
4、活塞杆顶住专用锚具向外运动施加拉拔力
5、压力表显示对应受力(kN)值
6、检测完成后人工晃动、振动卸下锚具
7、卸下中空油缸
注意事项
• 检测完成后需用人工以较小的力晃动、振动的方法卸下锚具
• 确保锚具夹紧被测杆件外漏部分
• 注意换向阀位置:A为加压、B为中位、C为泄压(退锚)
