产品概述

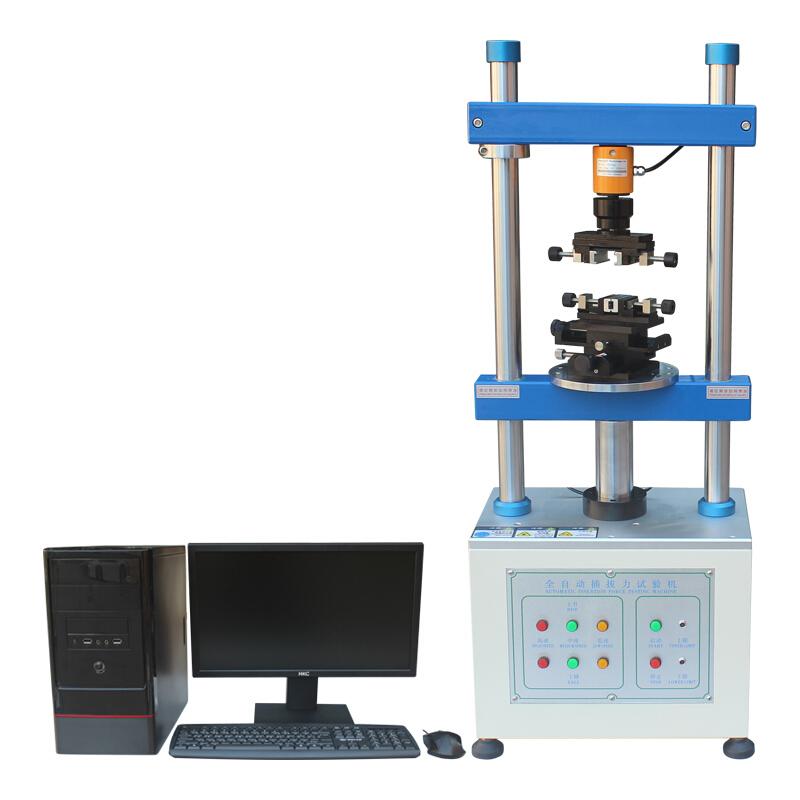

ASR-1220S立式插拔寿命试验机适用于各种连接器的插入力、拔出力、插拔寿命、单PIN与塑胶保持力、正向力等测试，以及一般压缩、拉伸破坏强度试验。该设备采用Windows视窗中文操作界面，配备自动求心装置，确保测试准确，并能储存完整的测试数据和曲线。可选配动态阻抗测试系统，实现插拔力与动态阻抗同步测试。
产品特色
1. 配备自动求心装置，确保公母连接器自动对焦，测试准确无偏差。
2. 采用Windows视窗中文操作界面，设定简单，数据可全面储存（包括试验条件、位移、曲线图、寿命曲线图、检查报表等）。
3. 可搭配动态阻抗测试系统（选购），在测试插拔力的同时绘制荷重行程-阻抗曲线图。
4. 采用日本松下伺服马达和滚珠螺杆传动机构，确保运行平稳精确。
5. 具备多轴移动功能（X/Y轴），测试范围灵活。
6. 一机多用，可完成插拔力、保持力、压缩拉伸等多种测试项目。
工作原理
该试验机通过伺服马达驱动滚珠螺杆，带动测试头进行精确的位移运动，对连接器执行插入或拔出动作。内置的力传感器实时检测并记录过程中的力值变化，从而得到插拔力曲线等数据。搭配的自动求心装置能确保测试时连接器对准，避免受力不均。若选配阻抗测试系统，则可同步监测连接器在插拔过程中的接触阻抗变化。
应用领域
连接器单孔插拔试验、连接器整排插拔试验、连接器插拔寿命试验、连接器单PIN与塑胶保持力试验、连接器正向力测试、一般压缩及拉伸破坏试验
操作步骤
1. 将待测连接器安装于夹具上，并利用设备X/Y轴移动功能进行初步定位。
2. 通过Windows中文操作界面设定试验条件，如测试速度、行程、循环次数等。
3. 启动自动求心装置，使公母连接器精确对位。
4. 启动测试，设备自动执行插拔或压缩/拉伸动作。
5. 测试过程中，系统实时采集并显示力值、位移曲线等数据。
6. 测试完成后，系统自动保存所有测试数据、曲线图及报表。
注意事项
* 请确保电源电压为220V/50Hz，符合设备要求。
* 设备最大测定荷重有50Kg、20Kg、5Kg等不同规格，使用时请注意所选量程。
* 测试前务必确认连接器夹具安装牢固，并使用自动求心装置确保对位准确。
* 设备运行过程中，请勿触碰移动部件。
* 定期维护传动机构（如滚珠螺杆），确保运行顺畅。
* 动态阻抗测试功能为选购项，如需使用请确认已配备相应系统。
