产品概述
中科普锐SR100标配传感器是一款多功能粗糙度测量设备，配备多种专用传感器，可适应不同形状表面的粗糙度测量需求，包括平面、圆柱面、曲面、小孔、沟槽等复杂几何形状。
产品特色

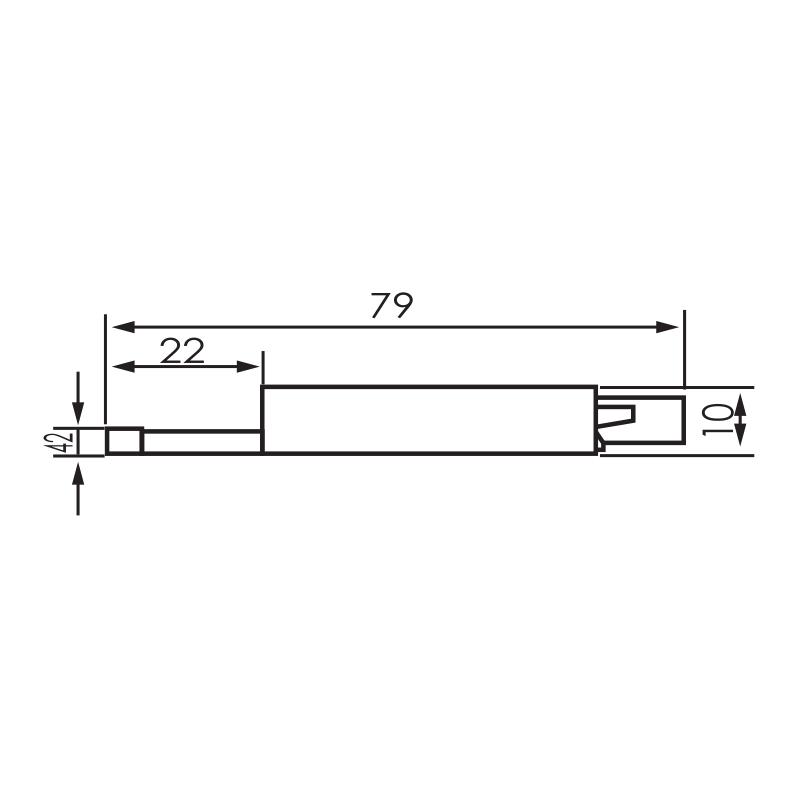

1. 配备RS100标准传感器，可测量平面和圆柱表面粗糙度，支持最小直径5mm、最大深度22mm的内孔测量
2. 配备RS110曲面传感器，可测量曲率半径大于6mm的凹凸工件表面，需配合TA620测量平台使用
3. 配备RS120小孔传感器，可测量孔径大于2mm的孔内表面粗糙度，最大深度9mm，需配合TA620测量平台使用
4. 配备RS130沟槽传感器，可测量槽宽大于2mm、槽深小于3mm的沟槽或高度小于3mm的台阶表面，需配合TA620测量平台使用
5. 配备RS131深槽传感器，可测量槽宽大于3mm、槽深小于10mm的沟槽或高度小于10mm的台阶表面，需配合TA620测量平台使用
工作原理
通过不同类型的传感器探头接触被测表面，采集表面轮廓数据，经过内部处理分析后得出表面粗糙度参数值。不同传感器针对特定几何形状优化设计，确保测量精度和适用性。
应用领域
平面粗糙度测量、圆柱表面粗糙度测量、曲面粗糙度测量、小孔内表面粗糙度测量、沟槽表面粗糙度测量、台阶表面粗糙度测量
操作步骤
1. 根据被测表面形状选择合适的传感器
2. 安装传感器到测量设备上
3. 对于曲面、小孔、沟槽传感器，需配合TA620测量平台使用
4. 将传感器探头对准被测表面
5. 启动测量程序进行数据采集
6. 读取并记录测量结果
注意事项
• RS110曲面传感器需配合IPRE TA620测量平台使用
• RS120小孔传感器需配合IPRE TA620测量平台使用
• RS130沟槽传感器需配合IPRE TA620测量平台使用
• RS131深槽传感器需配合IPRE TA620测量平台使用
• 测量内孔时需注意孔径和深度限制
• 测量沟槽时需注意槽宽和槽深限制
