产品概述

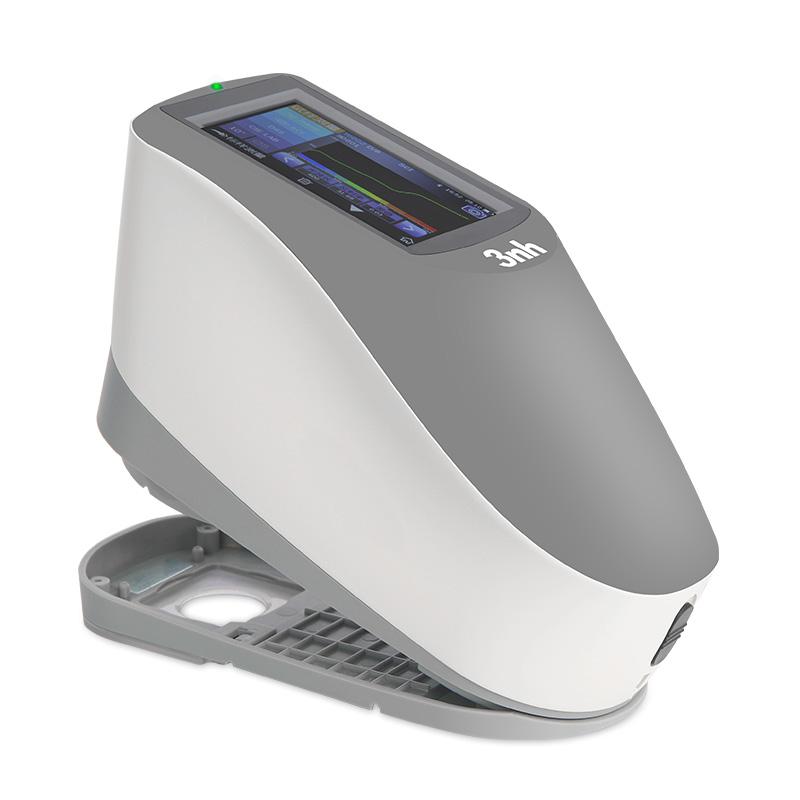

YS4510Plus光栅分光测色仪采用符合CIE No.15的45/0几何光学结构,通过凹面光栅分光方式准确测量样品反射率及色度数据。用户可定制单一Φ8、Φ4或Φ2mm测量口径,适用于交通路标、塑胶电子、油漆油墨、纺织服装印染、印刷、陶瓷等行业的颜色测量和品质控制。该仪器可实现颜色的准确传递,作为配色系统检测设备,并配有高端颜色管理软件连接电脑扩展功能。
产品特色
1. 优美的外观造型与符合人体力学的结构设计结合
2. 45/0几何光学结构,符合CIE No.15、GB/T 3978、GB 2893、GB/T 18833、ISO7724/1、ASTM E1164、DIN5033 Teil7标准
3. 采用高寿命低功耗组合LED光源,包含UV/排除UV(部分型号)
4. Φ2/4/8mm单一定制口径任意选择,适应更多被测样品
5. 测量样品光谱和Lab数据准确,可用于配色和颜色传递
6. 高电子硬件配置:3.5吋TFT真彩屏、电容触摸屏、凹面光栅、256像元双阵列CMOS探测器
7. USB通讯模式,适应性更广

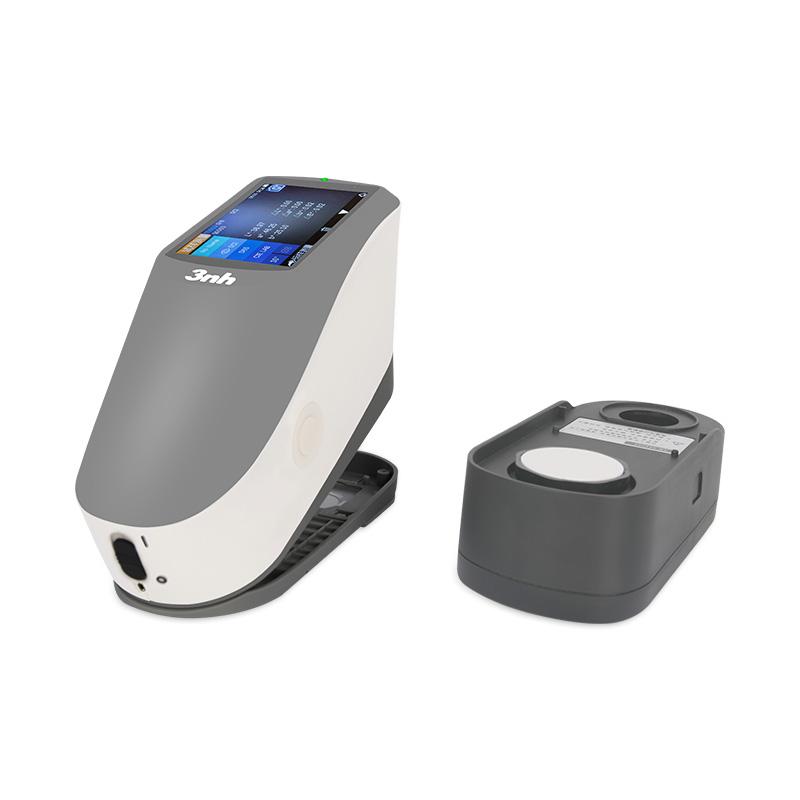

8. 超级耐脏、稳定的标准白板
9. 大容量存储空间,可存储20000条以上测试数据
10. 两种标准观察者角度,多种光源模式,多种表色系,符合多种标准的色度指标
11. PC端软件功能强大
12. 内置标样多边形容差设置和特定交通路标色域,适合交通路标亮度因数和色度性能判定
工作原理
仪器采用45/0几何光学照明条件,通过凹面光栅分光方式,使用256像元双阵列CMOS图像感应器在400~700nm波长范围内测量样品反射率数据。可准确测量样品和荧光样品的反射率,在多种颜色空间下对各种色差公式和颜色指数进行测量和表述。
应用领域
交通路标、塑胶电子、油漆油墨、纺织服装印染、印刷、陶瓷
符合标准
CIE No.15、GB/T 3978、GB 2893、GB/T 18833、ISO7724/1、ASTM E1164、DIN5033 Teil7
操作步骤

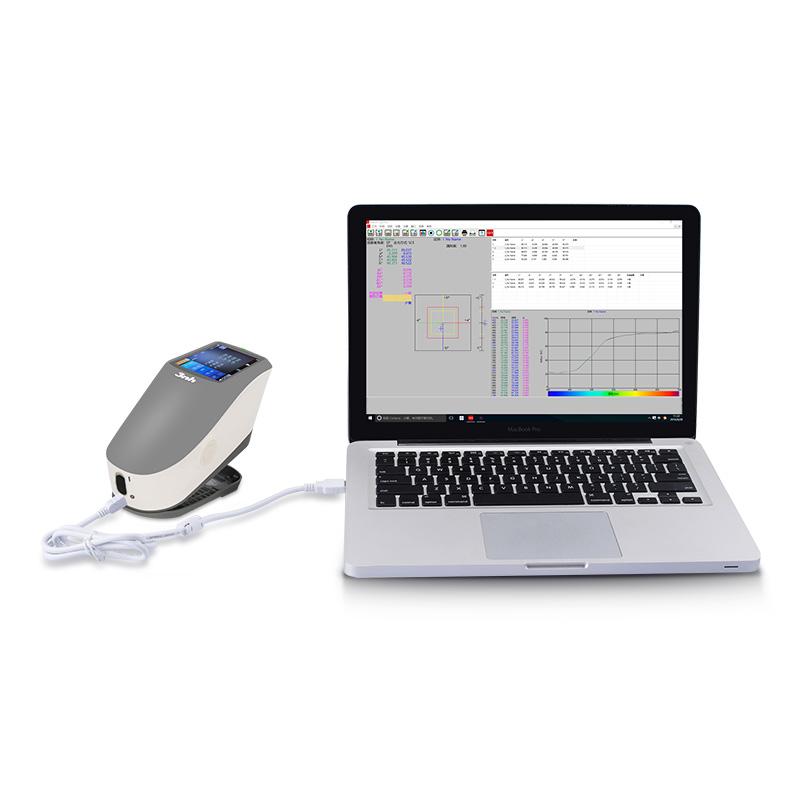

1. 连接电脑使用颜色管理软件
2. 根据样品需求选择合适的测量口径
3. 选择测量模式(单次测量或2~99次平均测量)

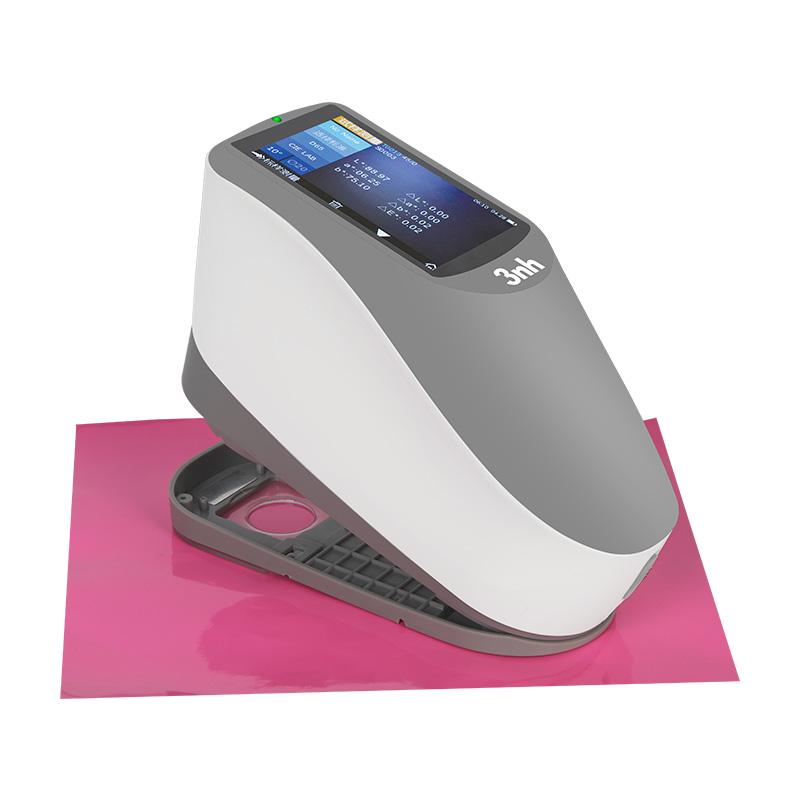

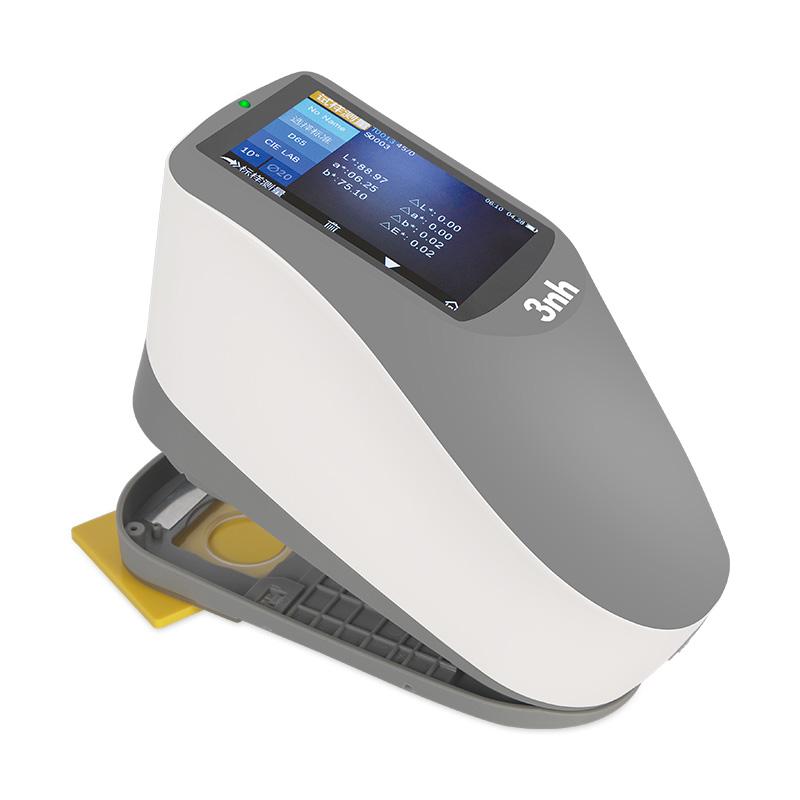

4. 进行样品测量
5. 查看光谱图/数据、样品色度值、色差值/图等显示结果
注意事项
• 操作环境温度为0~40℃,相对湿度0~85%RH(无凝露)
• 存储环境温度为-20~50℃,相对湿度0~85%RH(无凝露)
• 使用海拔应低于2000m
• 确保测量口径与样品匹配
• 定期校准仪器以保证测量准确性
