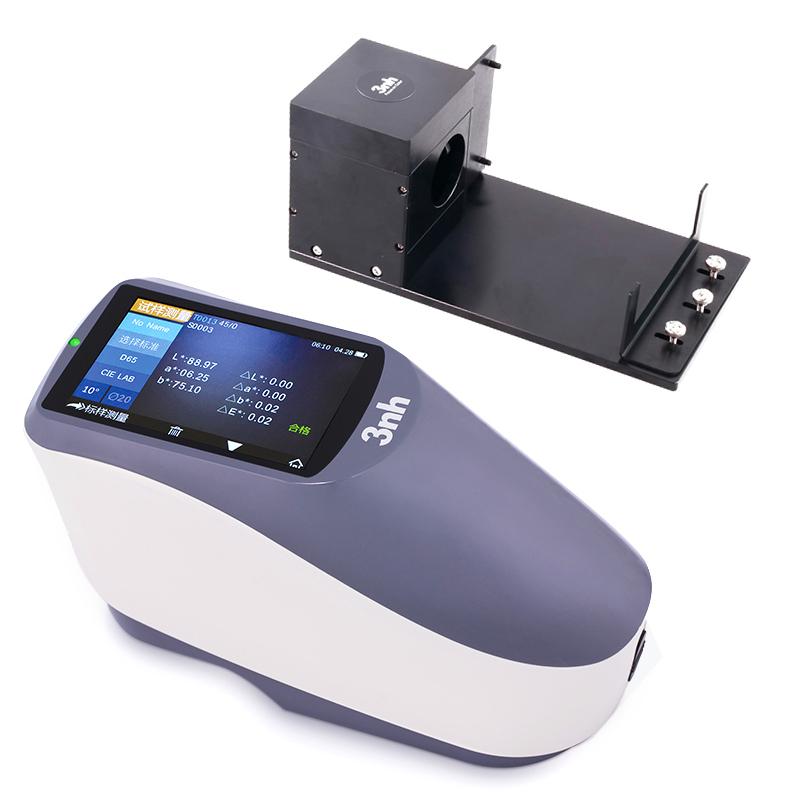

产品概述
YS4510+多功能测试组件是3nh品牌的光栅分光测色仪，采用符合CIE No.15的45/0几何光学结构（45度环形照明，0度接收）和凹面光栅分光方式，可准确测量样品反射率及各种色度数据。用户可根据样品需求定制单一Φ8、Φ4或Φ2mm测量口径，用于交通路标、塑胶电子、油漆油墨、纺织服装印染、印刷、陶瓷等行业准确颜色测量和品质控制。该仪器可准确测量样品/荧光样品的反射率数据，在多种颜色空间下对各种色差公式、颜色指数进行准确测量和表述，实现颜色的准确传递，也可作为准确配色系统的检测设备。
产品特色
1. 优美的外观造型与符合人体力学的结构设计很好结合
2. 45/0几何光学结构，符合CIE No.15，GB/T 3978,GB 2893,GB/T 18833,ISO7724/1,ASTM E1164,DIN5033 Teil7
3. 采用高寿命低功耗的组合LED光源，包含UV/排除UV（部分型号）
4. Φ2/4/8mm单一定制口径任意选择，适应更多被测样品
5. 测量样品光谱,Lab数据准确，可用于配色和准确颜色传递
6. 电子硬件配置高:3.5吋TFT真彩屏,电容触摸屏,凹面光栅，256像元双阵列CMOS探测器等
7. USB通讯模式，适应性更广
8. 超级耐脏、稳定的标准白板
9. 大容量存储空间，可存储20000条以上测试数据
10. 两种标准观察者角度，多种光源模式，多种表色系，符合多种标准的色度指标，满足各种客户对颜色测量的需求
11. PC端软件有功能强大的功能扩展
12. 内置标样多边形容差设置和特定交通路标色域，特别适合交通路标亮度因数和色度性能判定
工作原理
YS4510通用型分光测色仪采用符合CIE No.15的45/0几何光学结构（45度环形照明，0度接收）和凹面光栅分光方式，在CIE建议的45/0几何光学照明条件下准确测量样品/荧光样品的反射率数据。通过高寿命低功耗的组合LED光源照明，采用凹面光栅分光和256像元双阵列CMOS探测器接收信号，可准确测量样品光谱和Lab数据。
应用领域
交通路标、塑胶电子、油漆油墨、纺织服装印染、印刷、陶瓷
符合标准
CIE No.15、GB/T 3978、GB 2893、GB/T 18833、ISO7724/1、ASTM E1164、DIN5033 Teil7
操作步骤
1. YS多功能测试组件要和YS系列分光测色仪配合使用，使用前，YS系列分光测色仪要进行黑、白板校正
2. 将YS系列测色仪按照如图放置好，其中测色仪的测量端口要与支架测量口对接好，同时两个基座挡板销钉要和YS测色仪底板基准孔对齐，然后将推板顶住测色仪，拧紧螺丝，检查测色仪是否松动，如果松动，请务必再次拧紧螺丝
3. 将装入待测样品的比色皿装入支架。轻轻推开可旋转压板，轻轻放入比色皿，比色皿一面贴紧仪器测量口，一面被可旋转压板压紧；注意比色皿中液体高度要大于测试口径的配合高度（即样品高度达到半杯以上）
4. 盖上盖板，确保比色皿内部为全黑环境。完成以上步骤后，即可使用YS系列测色仪对样品进行反射色色度测量
注意事项
• 使用前YS系列分光测色仪要进行黑、白板校正
• 安装测色仪时要确保测量端口与支架测量口对接好，两个基座挡板销钉要与底板基准孔对齐
• 拧紧螺丝后要检查测色仪是否松动，如果松动务必再次拧紧
• 比色皿中液体高度要大于测试口径的配合高度（样品高度达到半杯以上）
• 测量前要盖上盖板，确保比色皿内部为全黑环境
